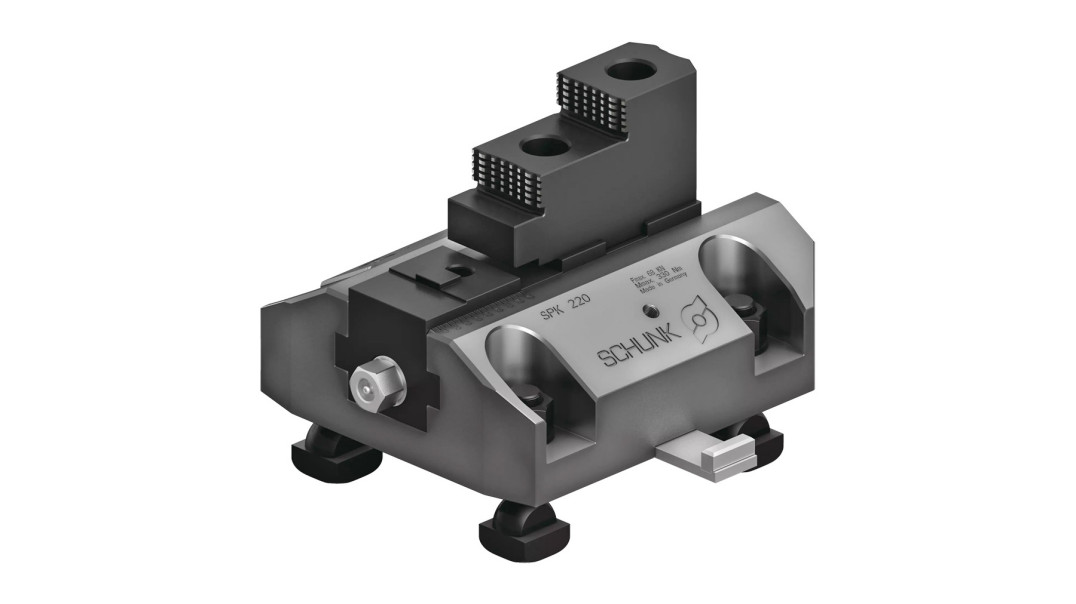

Charakterystyka i zastosowanie skrzynek szczęk SPK firmy SCHUNK
Skrzynki szczęk SPK to specjalistyczne, uszczelnione bloki mocujące, zaprojektowane do pracy na płytach czołowych wyposażonych w równoległe rowki teowe. System ten umożliwia realizację indywidualnych metod mocowania przy zachowaniu wysokiej sztywności oraz pełnej ochrony mechanizmów przed niekorzystnymi czynnikami zewnętrznymi.
Konstrukcja i odporność na warunki robocze
Kluczowym elementem skrzynek SPK jest hartowany i bardzo sztywny korpus główny, który gwarantuje długą żywotność urządzenia oraz utrzymanie najwyższej precyzji nawet podczas pracy z maksymalną siłą mocowania. Bezpieczeństwo i ciągłość pracy zapewnia całkowicie uszczelnione wrzeciono napędowe oraz w pełni zabudowany napęd szczęk. Taka konstrukcja stanowi skuteczną barierę dla pyłu, wiórów oraz chłodziwa, co znacząco redukuje zużycie komponentów wewnętrznych i ogranicza wymagania dotyczące konserwacji.
Parametry techniczne i efektywność operacyjna
Urządzenia te charakteryzują się długim skokiem szczęk oraz zdolnością do generowania wysokich sił mocowania przy stosunkowo niskich momentach dokręcania. Proces ustawiania narzędzia jest ułatwiony dzięki funkcji wizualizacji skoku szczęki, która pozwala na szybką i precyzyjną regulację. Dodatkowo niewielka wysokość konstrukcyjna modułów SPK sprzyja maksymalnemu wykorzystaniu dostępnej przestrzeni obróbczej, zapewniając jednocześnie wysoką stabilność całego układu mocującego.
Elastyczność konfiguracji i montażu
System oferuje szerokie możliwości dostosowania do konkretnych potrzeb produkcyjnych. Szczęki bazowe z wrębem krzyżowym lub drobnym ząbkowaniem pozwalają na stosowanie zróżnicowanych szczęk nasadowych, co umożliwia pewne mocowanie detali na średnicy wewnętrznej i zewnętrznej. Ważną cechą jest także indywidualna regulacja odsadzenia, dzięki której bloki można precyzyjnie dopasować do specyfiki płyty czołowej danej obrabiarki. Zastosowanie pełnego rowka teowego w szczękach bazowych dodatkowo zwiększa zakres regulacji osprzętu. Skrzynki szczęk SPK stanowią tym samym profesjonalne rozwiązanie dla zakładów wymagających niezawodnych i precyzyjnych systemów mocowania w trudnych warunkach obróbczych — dzięki połączeniu szczelnej obudowy, wysokiej siły zacisku oraz modułowej budowy system zapewnia optymalną wydajność i długotrwałą eksploatację.
Źródło: SCHUNK Intec Sp. z o.o.
