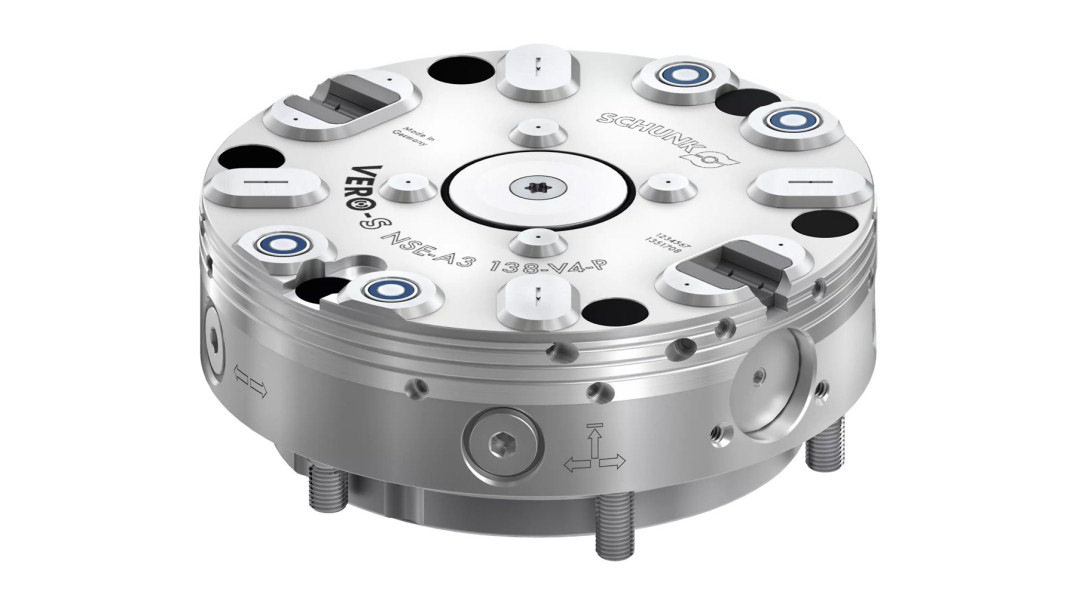

Moduł mocujący SCHUNK VERO-S NSE-A3 138 do zautomatyzowanego załadunku obrabiarek
Moduł VERO-S NSE-A3 138 firmy SCHUNK to element systemu modułowego przeznaczony do automatycznego załadunku obrabiarek oraz aplikacji przenoszenia, montażu i szeroko rozumianej automatyzacji. Należy do rozbudowanego systemu SCHUNK VERO-S, obejmującego ponad 1000 kombinacji konfiguracyjnych, co pozwala na jego elastyczne dostosowanie do konkretnych wymagań technologicznych.
Budowa i ochrona przed zanieczyszczeniami
Moduł wyposażono w wbudowane uszczelnienie stożkowe chroniące sprzęg przed przedostaniem się chłodziwa, pyłu i wiórów. Stopniowane powierzchnie styku oraz zintegrowana funkcja czyszczenia eliminują zaleganie wiórów i chłodziwa na płaskiej powierzchni roboczej. Podczas każdej wymiany detalu lub urządzenia mocującego aktywowany jest przedmuch, który dokładnie oczyszcza powierzchnię nośną, zapewniając niezawodność procesu. Stożkowe uszczelnienia sprężynowe stanowią dodatkową barierę przed przenikaniem zanieczyszczeń do wnętrza złącza. Moduły są przy tym odporne na korozję i całkowicie szczelne, co przekłada się na długą trwałość użytkową.
Dokładność pozycjonowania i siła mocowania
Pozycjonowanie realizowane jest za pomocą krótkiego stożka, zapewniając dokładność powtórzeń poniżej 0,005 mm. Wkładki centrujące z elastycznymi elementami gwarantują precyzyjną orientację położenia w zautomatyzowanych operacjach. Złącze wyprofilowane stożkowo umożliwia mocowanie sworzni nawet w położeniu niewspółśrodkowym, co bezpośrednio upraszcza integrację z systemami automatyzacji — manipulator nie musi spełniać restrykcyjnych wymogów co do precyzji najazdu, a tolerancja pozycjonowania robota lub systemu podawczego może być odpowiednio większa bez ryzyka utraty jakości mocowania.
Za generowanie sił docisku odpowiada opatentowany system podwójnego skoku, który zapewnia sztywne mocowanie bez wibracji – istotna cecha przy obróbce zgrubnej. Standardowo wbudowane turbo zwiększa siłę docisku nawet o 250%, pozwalając na pełne wykorzystanie wydajności maszyny. W przypadku spadku ciśnienia samoutrzymujące blokowanie kształtowe podtrzymuje siłę docisku, zapewniając ciągłość procesu. Wszystkie moduły pracują przy systemowym ciśnieniu 6 bar, bez potrzeby stosowania dodatkowych wzmacniaczy ciśnienia.
Integracja mediów i monitorowanie
Moduł dysponuje zintegrowanym zespołem podawania mediów, umożliwiającym przesył płynów pod ciśnieniem do 300 bar. Wbudowane funkcje monitorujące zapewniają kontrolę nad przebiegiem procesu, co jest szczególnie istotne w operacjach zautomatyzowanych wymagających maksymalnej niezawodności.
SCHUNK VERO-S NSE-A3 138 to moduł mocujący łączący wysoką precyzję pozycjonowania (poniżej 0,005 mm) z rozbudowanymi funkcjami ochrony przed zanieczyszczeniami i utrzymania siły docisku. Możliwość łączenia dowolnej liczby modułów oraz ich zgodność z szerokim ekosystemem systemu VERO-S czynią z nich rozwiązanie przeznaczone do wymagających zastosowań automatyzacyjnych w obróbce maszynowej.
Źródło: SCHUNK Intec Sp. z o.o.
