SAP8000D jest aktywną sondą różnicową firmy Siglent Technologies, przeznaczoną do precyzyjnych pomiarów szybkozmiennych sygnałów. Szerokość pasma wynosząca 8 GHz, pojemność wejściowa ok. 300 fF oraz wysoki współczynnik tłumienia składowej wspólnej (CMRR) przekładają się bezpośrednio na małe obciążenie badanego układu. Jakiego? Dla przykładu interfejsu cyfrowego o wysokiej przepływności danych. Wynikają stąd aplikacje będące magistralami takimi jak: PCI Express (PCIe), DDR (pamięci), USB 3.0 lub Gigabit Ethernet.

Czujnik MLX91229 wykorzystuje zjawisko Halla w celu realizacji pomiaru prądu. Działanie podzespołu polega na nieprzerwanym wyznaczaniu wartości składowej pola magnetycznego, która jest prostopadła do powierzchni struktury półprzewodnikowej elementu. Na jej podstawie generowany jest sygnał analogowy proporcjonalny do mierzonego prądu. Następnie jest on przetwarzany poprzez zintegrowany przetwornik analogowo-cyfrowy typu sigma–delta, który zamienia go na sygnał cyfrowy w postaci modulacji gęstości impulsów (PDM, Pulse Density Modulation). Jednym z najważniejszych parametrów charakteryzujących podzespół jest jego zakres pomiarowy. Dla MLX91229 jest to przedział wartości: 11-400 mT, co odpowiada możliwości pomiaru prądów: od 200 A do 2 kA.

Firma Texas Instruments wprowadza do sprzedaży monitor baterii BQ79826Z-Q1. Element zaprojektowany do pracy w pojazdach elektrycznych (EV) i magazynach energii, który współpracuje bezpośrednio z maksymalnie 26 ogniwami połączonymi szeregowo. Zintegrowany moduł spektroskopii impedancji elektrochemicznej (EIS) przez cały czas wykonuje pomiary impedancji ogniw i dostarcza dane wykorzystywane następnie do oceny ich stanu w czasie rzeczywistym. Analiza parametrów elektrochemicznych umożliwia rzetelne wykrywanie zmian zachodzących wewnątrz ogniw wcześniej niż metody bazujące wyłącznie na pomiarach napięcia i temperatury.

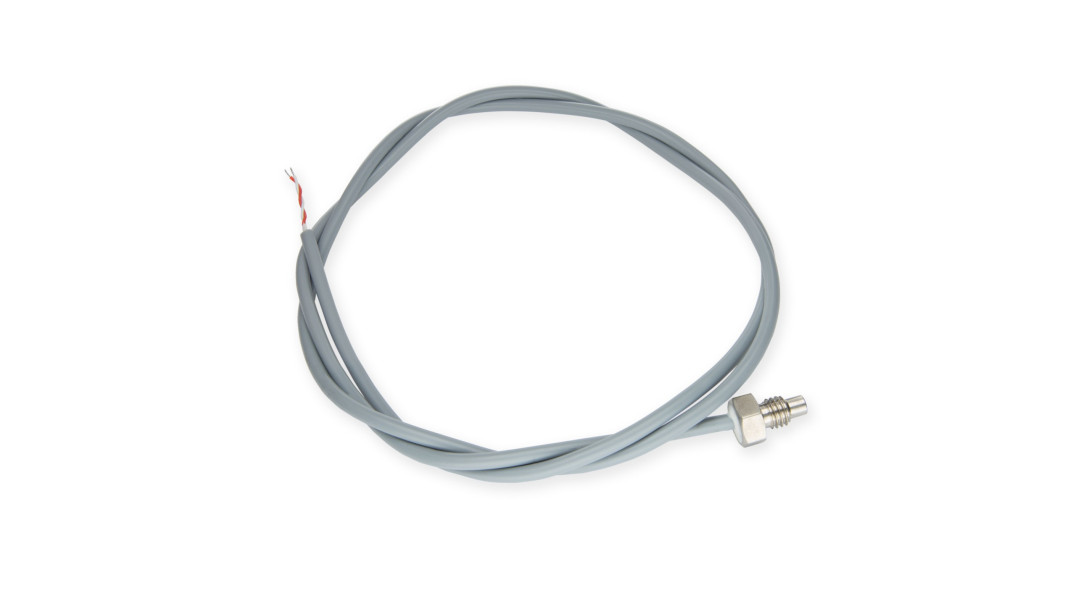

MIKROE-6977 to kompaktowy czujnik temperatury od firmy MikroElektronika, wyposażony w termistor JSW-MNRT1001000A-100K. Zastosowany element pomiarowy charakteryzuje ujemny współczynnik temperaturowy (NTC) w połączeniu z rezystancją znamionową 100 kΩ oraz parametrami takimi jak: tolerancja rezystancji ±2% i stała materiałowa B25/50, która osiąga 3950 K. Czy to wszystko? Zdecydowanie nie. Warto jeszcze przytoczyć napięcie przebicia równe 2,5 kV.

Firma Anritsu wprowadza na rynek miernik mocy ML2439A. Jest to przyrząd pomiarowy, wyposażony w cztery gniazda USB przeznaczone dla dedykowanych sond producenta. Jakich? Dla przykładu tych z serii: MA241xxA, MA242xxA, MA243xxA lub MA244xxA. Ich zastosowanie umożliwia obsługę sygnałów o częstotliwości, która może osiągać 50 GHz. Jednocześnie istnieje możliwość współpracy produktu ze zautomatyzowanymi systemami pomiarowymi. Do tego celu przeznaczony jest interfejs Ethernet, a sondami można bezpośrednio zarządzać przy użyciu poleceń SCPI. Dodatkowo na potrzeby kalibracji zapewnione jest źródło referencyjne, generujące sygnał o częstotliwości 50 MHz.

C17552 to kompaktowy moduł pomiarowy, przewidziany do analizy widmowej w zakresie bliskiej podczerwieni (1350–1650 nm). Rozwiązanie zawiera w sobie źródło wiązki promieniowania, elektronikę sterującą i czujnik, w skład którego wchodzi fotodioda PIN o podłożu wykonanym z arsenku galowo-indowego (InGaAs). Zbudowany w ten sposób układ umożliwia analizę widma i pomiary absorbancji przy zachowaniu małych wymiarów. Dzięki zwartej konstrukcji, podzespół może być wykorzystywany wszędzie, szczególnie tam, gdzie kluczowe są: prosta obsługa, stabilność parametrów roboczych oraz niewielkie zapotrzebowanie na przestrzeń montażową.

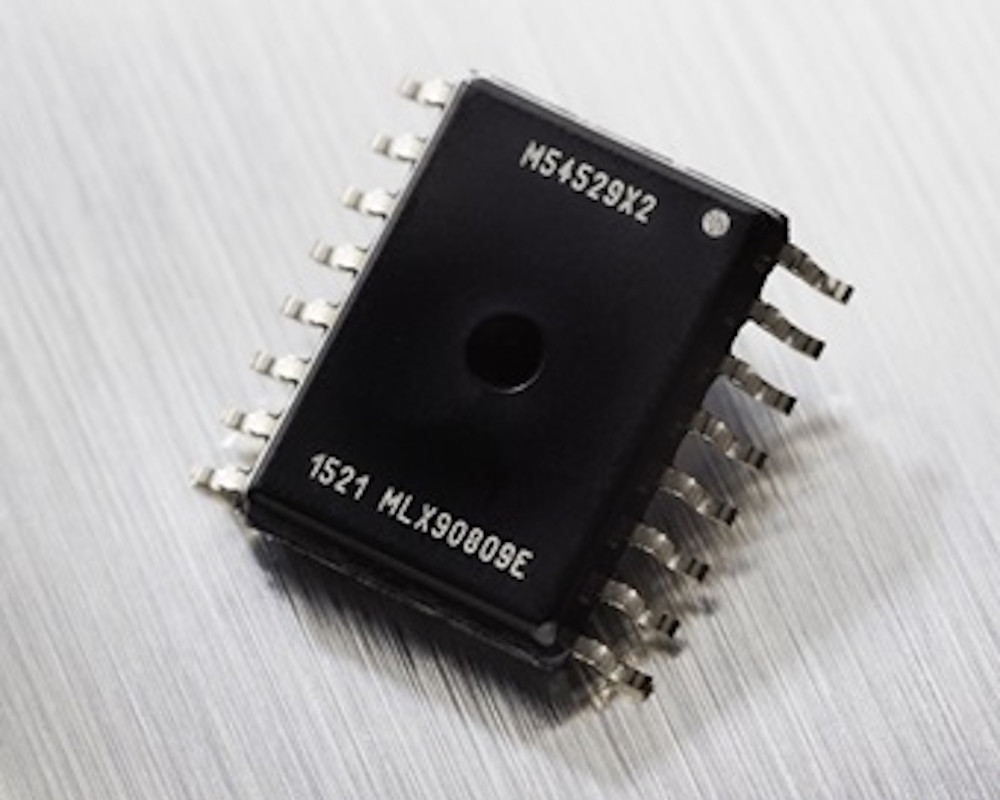

Czujnik MLX90809 umożliwia precyzyjny pomiar ciśnienia względnego w zróżnicowanych warunkach pracy. Konstrukcja elementu zapewnia podwyższoną odporność na zakłócenia elektromagnetyczne, a sam podzespół jest fabrycznie skalibrowany. Jest w nim stosowana kompensacja temperaturowa wraz z korekcją nieliniowości, co pozwala na utrzymanie stabilnych parametrów pomiarowych w całym zakresie temperatury pracy.

Stanowisko Tropel FlatMaster MSP pozwala na bezkontaktową inspekcję powierzchni wafli krzemowych z dużą rozdzielczością oraz wysoką powtarzalnością. W trakcie pojedynczej serii pomiarowej zbieranych jest minimum kilkaset tysięcy punktów, dzięki czemu uzyskuje się całościową informację na temat stopnia płaskości wafli oraz głębokości struktur w nich obecnych. Czas pojedynczej serii wynosi zazwyczaj około 30 s. Niepewność pomiaru płaskości wynosi 60 nm - przy powtarzalności 20 nm. Natomiast niepewność pomiaru głębokości struktur zależy od ich geometrii i jest równa od kilkudziesięciu do kilkuset nm.

ES-600 to dedykowany moduł firmy Ohmite, służący do realizacji precyzyjnych pomiarów prądu o natężeniu do 600 A. Zasadniczym elementem podzespołu jest zintegrowany bocznik, który wyróżnia zmniejszona rezystancja, umożliwiający określanie wartości z błędem ±0,1% w zakresie temperatury: od -40 do 105°C. Tak niska wartość błędu wynika z zastosowania starannie dobranych materiałów, a także pełnego dopracowania konstrukcji układu. Szczególną rolę odgrywa tu izolacja galwaniczna pomiędzy torem pomiarowym, a wyjściem sygnałowym, która zwiększa bezpieczeństwo oraz stabilność działania ES-600. Dodatkowo niski czas odpowiedzi pozwala na pełne odwzorowanie nawet najdrobniejszych zmian prądu w czasie, a zastosowane mechanizmy filtracji kompleksowo redukują wpływ zakłóceń wysokoczęstotliwościowych dla zwiększenia wiarygodności pomiarów prowadzonych przy użyciu rozwiązania.
