Nowe mikrokontrolery PIC32 z serii MX firmy Microchip
| Prezentacje firmowe ArtykułyFirma Microchip Technology, wiodący dostawca układów scalonych posiada w swoim bogatym portfolio serię małopinowych 32-bitowych mikrokontrolerów PIC32, które zapewniają wysoką wydajność do 83 DMIPS (50 MHz) i umieszczone zostały w obudowach o wielkości zaledwie 5×5 mm, będąc dobrym wyborem do projektów urządzeń o ograniczonej przestrzeni i wrażliwych na cenę.
Nowe mikrokontrolery PIC32 MX1 i MX2 są najmniejszymi i najtańszymi układami z rodziny mikrokontrolerów PIC32, które dodatkowo jako pierwsze z układów PIC32 mają dedykowane funkcje obsługi audio i pojemnościowych ekranów dotykowych. Mikrokontrolery PIC32 MX1 i MX2 oferują m.in.:
- do 128 KB Flash i 32 KB RAM,
- dwa interfejsy do przetwarzania dźwięku I²S,
- interfejs Charge Time Measurement Unit (CTMU) dla dodania dotykowych przycisków pojemnościowych, lub zaawansowanych czujników w technologii mTouch,
- 8-bitowy równoległy Parallel Master Port (PMP) będący interfejsem dla grafiki lub pamięci zewnętrznej,
- wbudowany 10-bitowy, 13-kanałowy przetwornik analogowo-cyfrowy (ADC),
- obsługa USB 2.0 OTG w mikrokontrolerach MX2 i komunikacyjny interfejs szeregowy dla urządzeń peryferyjnych,
- mikrokontrolery dostarczane są w obudowach, od 28 do 44-pinów, o wielkości nawet 5×5 mm oraz wysokości 0,5 mm,
- przystosowane są do pracy w temperaturze do 105°C.
Dużą pomocą dla projektanta jest opracowana przez firmę Microchip funkcja Peripheral Pin Select, która pozwala programistom na remapowanie większości cyfrowych funkcji pinów, dzięki czemu layout aplikacji i ewentualna modyfikacja projektu jest znacznie prostsza.
Mikrokontrolery PIC32 MX1 i MX2 są kompatybilne z 16-bitową linią produktów PIC24F dla łatwej migracji i są wspierane przez wielokrotnie nagradzane jednolite środowisko programistyczne MPLAB X IDE dla wszystkich 8-, 16- i 32-bitowych mikrokontrolerów firmy Microchip.
Wsparcie rozwoju

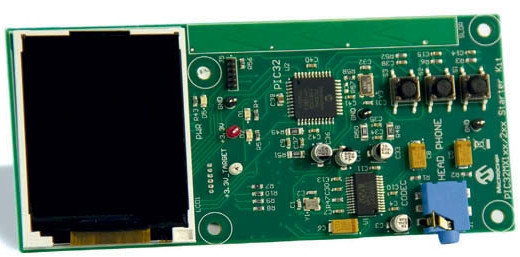

Firma Microchip opracowała również zestawy rozwojowe dla szybkiego projektowania aplikacji w oparciu o nowe mikrokontrolery. PIC32MX1/MX2 Starter Kit dla mikrokontrolerów PIC32MX1XX/ 2XX (DM320013) - zasilany jest przez złącze USB i posiada wbudowany układ mikrokontrolera PIC32MX220F032 z 128 KB pamięci Flash i 32 KB pamięci RAM, 2" kolorowy wyświetlacz TFT (220×176 pikseli), pojemnościowe dotykowe suwaki i przyciski, czytnik kart pamięci SD oraz 24-bitowy kodek audio.
Dodatkowo, dostępny jest nowy zestaw PIC32MX CTMU Evaluation Board (AC323027), jak również nowy Plug-In Module PIC32MX220F032D (MA320011) dedykowany dla zestawu 16 Explorer Development Board (DM240001).
Paweł Kuć
Gamma
www.gamma.pl
