Przekaźniki sygnałowe IOEC

In&Out Electronic Corporation (IOEC) to istniejący na rynku od 1996 roku profesjonalny producent przekaźników z siedzibą na Tajwanie. Firma ma 3 zakłady produkcyjne – dwa realizują produkcję przekaźników elektromechanicznych oraz jeden, który wytwarza przekaźniki półprzewodnikowe PhotoDMOS. IOEC posiada certyfikaty ISO9001 i IATF16949, a dzięki własnym zasobom inżynieryjnym i zaawansowanej technologii projektuje i produkuje przekaźniki o szerokim zastosowaniu, ciągle powiększając swoją ofertę oraz rozbudowując własne, w pełni zautomatyzowane linie produkcyjne.

Posłuchaj
00:00

IOEC wytwarza bogaty asortyment przekaźników o szerokim spektrum aplikacyjnym. Są to serie:

  • Motoryzacyjne (automotive),
  • Ogólnego zastosowania (general),
  • Telekomunikacyjne/sygnałowe (signal/telecom),
  • Wysokoprądowe do aplikacji dużej mocy (high current),
  • Do systemów ogrzewania, wentylacji i klimatyzacji (air conditioner, HVAC),
  • Przemysłowe (industrial),
  • Zatrzaskowe (latching),
  • Silnikowe (motor),
  • Miniaturowe (slim),
  • Półprzewodnikowe (PhotoDMOS).

Dostępne są również rozwiązania spersonalizowane wg potrzeb klienta.

Przekaźniki te mają liczne międzynarodowe znaki akceptacji, jak UL czy VDE.

Przekaźniki sygnałowe IOEC charakteryzują się długą żywotnością, krótkim czasem przełączania, wysoką precyzją, niewielkimi rozmiarami i niskim zużyciem energii. Ponieważ przekaźniki sygnałowe są używane głównie do przełączania prądu niższego niż 2 A, są to zwykle wersje o napięciach cewki od 5 VDC do 30 VDC ze stykami SPDT 1C lub DPDT 2C z pozłacanymi stykami i rozwidloną strukturą styków poprzecznych (bifurcated contacts). Są to styki bliźniacze z dwoma punktami styku na jednym elemencie stykowym (ostrzu stykowym). Rozwidlone styki zmniejszają odbijanie styków, zwiększają niezawodność i ułatwiają przełączanie. Styki rozwidlone umożliwiają efektywniejsze przełączanie.

Przekaźniki sygnałowe są przystosowane do montażu THT oraz SMT, mogą być dostarczane w tubie lub na rolce. Dostępne są również przekaźniki jednostronnie stabilne (single side stable) i polaryzowane/zatrzaskowe z 1 cewką zatrzaskową (1 coil latching) lub 2 cewkami zatrzaskowymi (2 coil latching).

Rynek przekaźników sygnału DC koncentruje się na urządzeniach, które do działania wymagają prądu stałego (DC), tj. systemy motoryzacyjne lub sprzęt telekomunikacyjny do utrzymania płynnego funkcjonowania sieci komunikacyjnych. Z drugiej strony, rynek przekaźników sygnału prądu przemiennego (AC) przeznaczony jest dla urządzeń takich jak urządzenia domowe lub systemy dystrybucji energii do sterowania różnymi urządzeniami i sprzętem, zwiększając wygodę i efektywność energetyczną. Oba rynki są napędzane przez rosnące zapotrzebowanie na niezawodne i wydajne rozwiązania przekaźników sygnałowych w różnych branżach.

Ze względu na kompaktowe rozmiary i wysoką wydajność przy niskim zużyciu energii przekaźniki sygnałowe znajdują również zastosowanie w branży elektroniki użytkowej, szczególnie w inteligentnych urządzeniach i systemach automatyki domowej. Oczekuje się, że rosnąca popularność inteligentnych urządzeń i Internetu rzeczy (IoT) dodatkowo zwiększy popyt na przekaźniki sygnałowe w sektorze mieszkaniowym oraz przez rosnące potrzeby wydajnej kontroli automatyzacji w różnych gałęziach przemysłu.

Popularne serie przekaźników sygnałowych

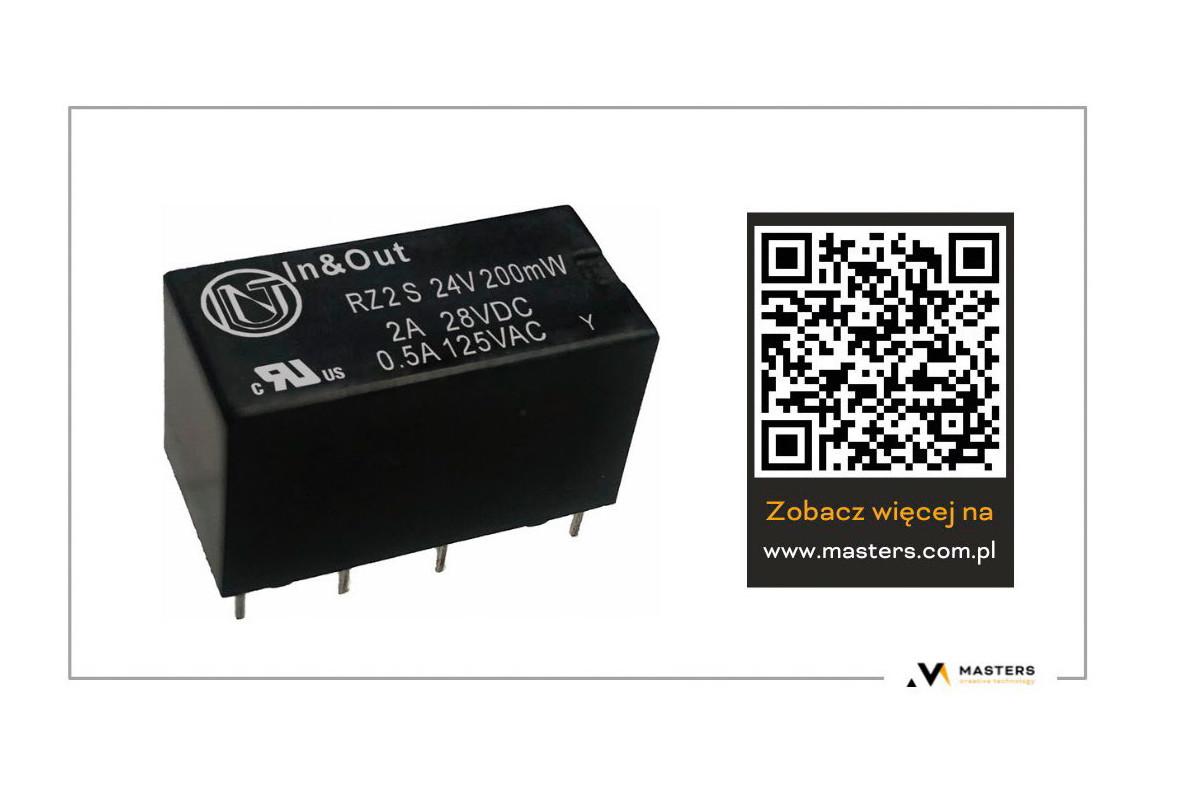

RZ2 (np. RZ2S12V200mW) to popularna seria przekaźników sygnałowych i cechuje się następującymi parametrami:

  • konfiguracja styków DPDT (2 form C),
  • niski pobór mocy, wysoka czułość,
  • bifurcated contacts (styki rozwidlone),
  • maksymalna zdolność przełączania 2 A,
  • napięcie cewki: 5, 6, 9, 12, 24 VDC,
  • przekaźnik z czułą cewką pobierający 150 lub 200 mW,
  • wytrzymałość izolacji między cewką a stykami 1 kV,
  • rezystancja izolacji 1 GΩ min (przy 500 VDC),
  • wymiary: 20,2 × 10 × 12 mm, montaż THT

Seria T4 (np. T4S-12D-R) to miniaturowe przekaźniki sygnałowe cechujące się parametrami:

  • obudowy: standardowa DIP (T4) oraz SMD (T4S) i SMD z krótkimi wyprowadzeniami (T4S1)
  • konfiguracja styków DPDT (2 form C)
  • przekaźnik stabilny jednostronnie (single side stable) lub zatrzaskowy z 1 cewką (1 coil latching)
  • maksymalna zdolność przełączania 2 A
  • napięcia cewki: 1,5, 2,4, 3, 4,5, 5, 6, 9, 12 i 24 VDC
  • wytrzymałość izolacji między cewką a stykami 2,5 kV
  • rezystancja izolacji 1 GΩ min (przy 500 VDC)
  • wymiary: 10 × 6,5 × 5,4 mm (dla THT), 10 × 6,5 × 5,65 mm (SMD).

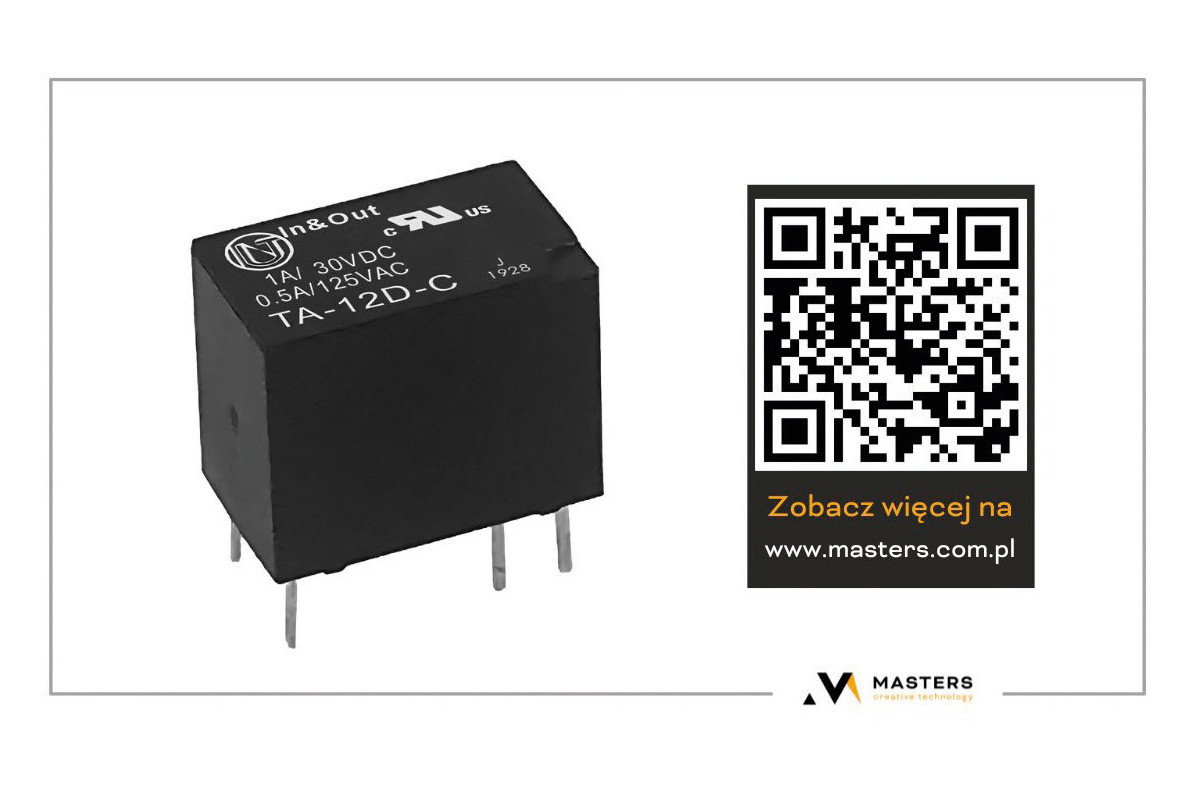

  • maksymalna zdolność przełączania 1 A,
  • napięcia cewki: 1,5, 3, 5, 6, 9, 12 i 24 VDC,
  • czuła cewka o mocy 150 mW,
  • wytrzymałość izolacji między cewką a stykami 1 kV,
  • rezystancja izolacji 1 GΩ min (przy 500 VDC),
  • wymiary: 12,3 × 7,3 × 10,2 mm, montaż THT.

Korzyści z wyboru przekaźników sygnałowych In & Out:

  • prosta konstrukcja,
  • kompaktowe wymiary,
  • odporność na wstrząsy,
  • wysoka izolacja,
  • wiele opcji montażu i konfiguracji styków,
  • niewrażliwość na EMI/RFI,
  • brak zakłóceń sygnałów audio lub wideo przy niskim poborze mocy,
  • brak wpływu stanów nieustalonych napięcia lub prądu,
  • szybka dostawa.

Zachęcamy do zapoznania się z przewodnikiem po przekaźnikach In & Out na stronie Masters.



Masters
tel. 58 691 06 91
https://masters.com.pl
ioec-signal@masters.com.pl

Więcej na masters.com.pl
