Nowe obudowy na szynę DIN firmy Italtronic

W ofercie firmy Italtronic pojawiły się dwie nowe obudowy przeznaczone do montażu na szynie DIN do aplikacji przemysłowych. Zapraszamy do zapoznania się z ich właściwościami.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

RAILBOX XT

Nowa seria obudów RAILBOX XT została stworzona na podstawie doświadczeń producenta zdobytych przy produkcji serii RAILBOX VERTICAL oraz na bazie opinii klientów, dzięki czemu stanowi ona dojrzałe rozwiązanie o przemyślanej funkcjonalności. Obie wersje są kompatybilne pod kątem wymiarów i montażu płytki drukowanej, dzięki czemu bez żadnych modyfikacji mechanicznych można przenieść projekt urządzenia do nowej obudowy.

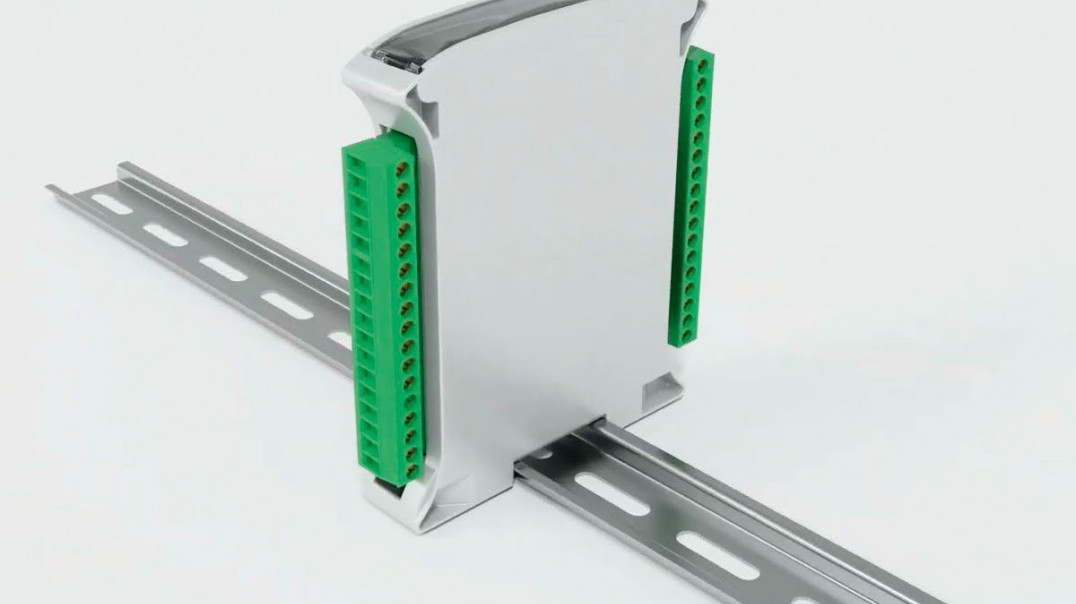

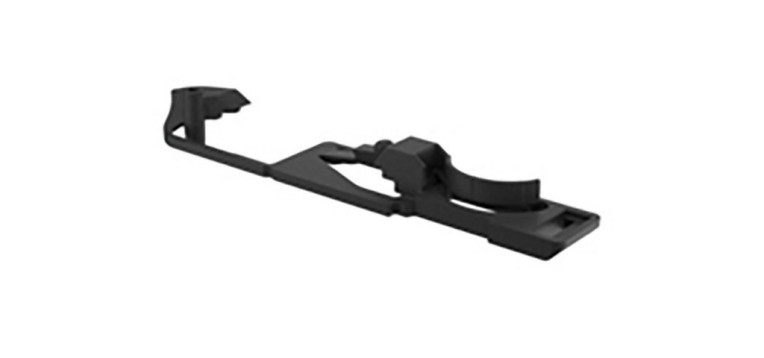

W obudowie wprowadzono nowy system montażu podstawy i pokrywy, co znacznie przyspiesza proces instalacji. Opatentowany zaczep na szynę DIN umożliwia prostopadłe zaczepienie obudów do szyny DIN, eliminując konieczność odchylania, a podwójny zaczep mocuje obudowę z obu stron szyny DIN i automatycznie zamyka się po umieszczeniu obudowy na szynie. Obudowa jest mocowana do podstawy przy użyciu systemu szybkiego montażu, który nie wymaga użycia śrub.

Konstrukcja obudowy ma charakter modułowy z szerokością będącą wielokrotnością 22,5 mm (tj. 45 mm, 67,5 mm itd.), a elementy zestawu są dostępne do oddzielnie, co zapewnia klientom większą elastyczność.

Podsumowując, nowa seria obudów RAILBOX XT wskazują na dużą elastyczność i modułowość, umożliwiające łatwą konfigurację obudowy w zależności od wymagań. Zunifikowana jednostkowa szerokość systemu równa 22,5 mm pozwala na szybkie dostosowanie szerokości do 45 mm, 67,5 mm czy 90 mm, co może być szczególnie przydatne w projektach wymagających różnych rozmiarów płytek drukowanych.

Elementy systemu – kompozycja produktu

Dobór obudowy do aplikacji odbywa się w kilku krokach:

Wybór szerokości – określ szerokość obudowy, którą chcesz zamówić – może to być 22,5 mm, 45 mm lub wielokrotność 22,5 mm (np. 67,5 mm, 90 mm).

Podstawa i pokrywa – zamów podstawę i pokrywę dla szerokości 22,5 mm. Dla szerszych wersji (np. 45 mm) zamów również dodatkowe elementy Spacer XT, które pozwalają uzyskać wymagany rozmiar.

Zaczepy – liczba zaczepów powinna odpowiadać liczbie podstaw i spacerów.

Na przykład, dla szerokości 45 mm, potrzebne są 2 zaczepy.

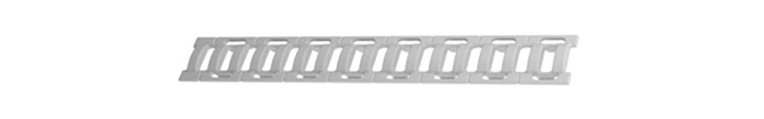

Boczne zaślepki – powinny być dobrane na podstawie wolnych przestrzeni w obudowie, niezajętych przez złącza. Każda pokrywa otworu ma długość 86,7 mm i jest podzielna co 10,2 mm.

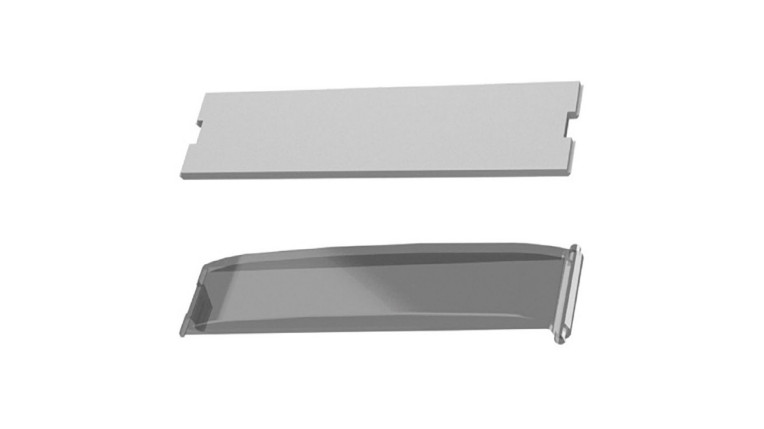

Panele akcesoryjne – wybierz przezroczyste lub kolorowe oraz panel zawiasowy, jeśli jest wymagany do Twojej konfiguracji.

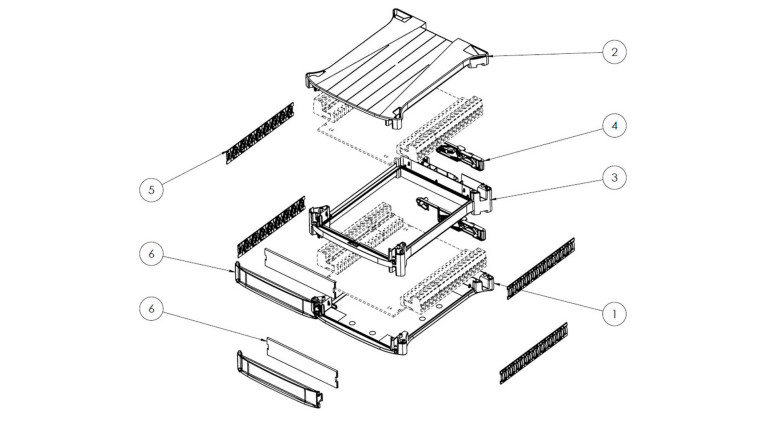

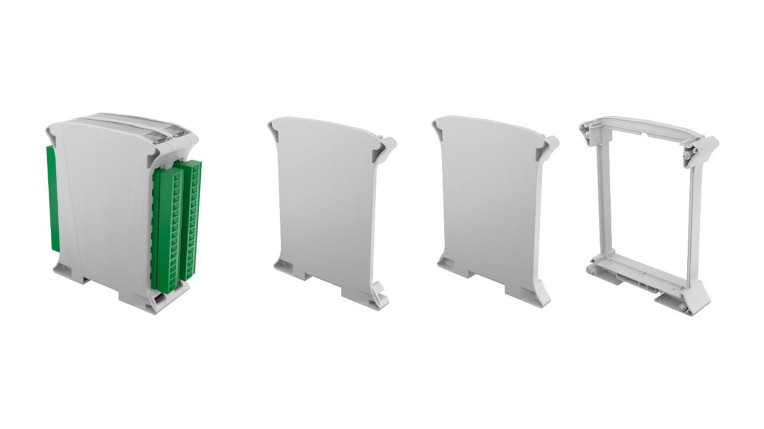

Seria RAILBOX XT łączy w sobie nowoczesne technologie z praktycznością, oferując rozwiązania, które zaspokajają potrzeby współczesnych użytkowników. Elementy systemu to: 1. Podstawa, 2. Pokrywa, 3. Przekładka (spacer), 4. Zaczep, 5. Boczna zaślepka, 6. Panele przednie.

LATUSBOX

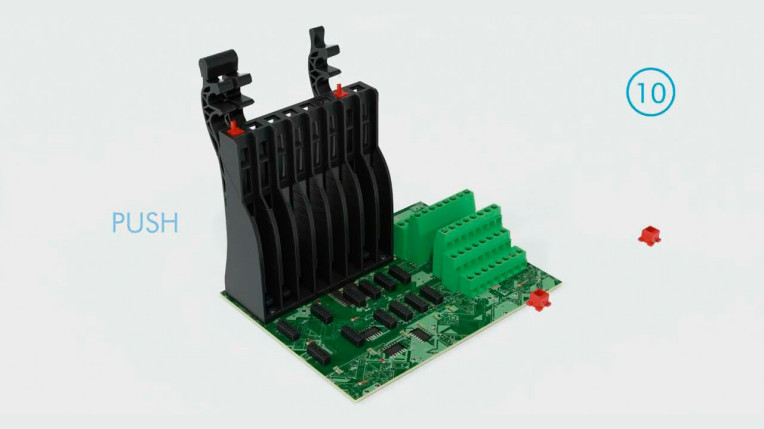

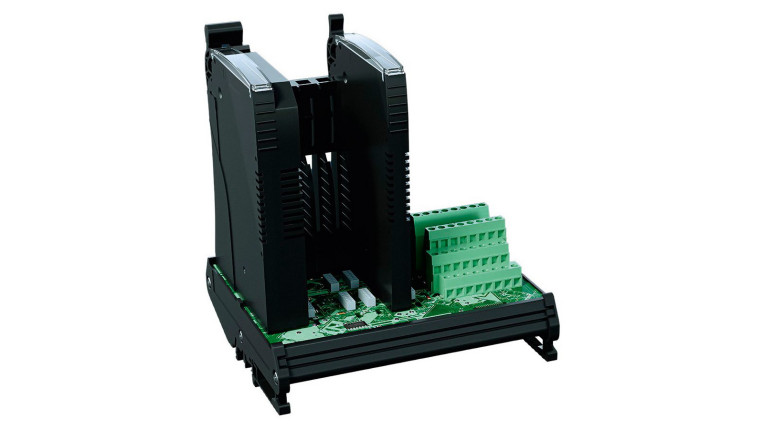

LATUSBOX to wszechstronna obudowa na szynę DIN, zaprojektowana z myślą o elastyczności, do aplikacji, które wymagają wspólnej płyty głównej i podłączenia dodatkowych płytek funkcjonalnych. Dzięki swojej modułowej budowie, system ten można łatwo dostosować do różnych potrzeb użytkownika.

System LATUSBOX składa się z komponentów, które można łatwo łączyć i dopasować do różnych wymagań aplikacji. Całość można personalizować za pomocą druku cyfrowego lub laserowego na panelu przednim lub samej obudowie. W zależności od wymagań dostępne są wersje o szerokości 9,8 mm i 19,8 mm.

System umożliwia połączenie z płytą główną dzięki złączom w dolnej części obudowy. W większej wersji możliwe jest również użycie zacisków wtykowych w przedniej części. Dzięki temu elastycznemu systemowi LATUSBOX oferuje możliwość dostosowania do specyficznych potrzeb i łatwego rozbudowywania w przyszłości.
