Dobry projekt urządzenia już za pierwszym razem

Płytki drukowane (PCB) stanowią rdzeń każdego urządzenia elektronicznego. Niezależnie od tego, czy chodzi o sterowniki przemysłowe, zasilacze czy inteligentne czujniki, gdy są problemy z jakością PCB, cały produkt jest zagrożony. Dlatego projektowanie z myślą o możliwości jakościowej produkcji jest tak ważne, szczególnie w prototypowaniu, gdzie czasu zawsze jest niewiele, a każda decyzja ma duże znaczenie.

Wielu projektantów doskonale wie o takich zależnościach, jednak w praktyce rozdźwięk między projektowaniem a produkcją może być duży, gdyż dotyczy często sprzecznych kompetencji różnych działów i osób. Aby zminimalizować ryzyko potencjalnych problemów, firma Eurocircuits, która przez ponad 30 lat skupia się na produkcji prototypów i małych serii, przygotowała specjalne narzędzie o nazwie Visualizer, które jest nieocenioną pomocą w codziennej pracy firm elektronicznych.

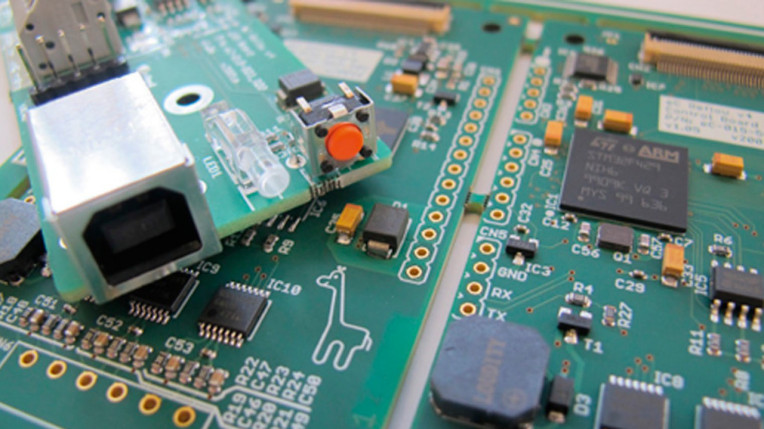

Fot. 1. Eurocircuits produkuje PCB w swoich europejskich fabrykach

Jego powstanie wyniknęło z chęci odpowiedzi na pytanie "co najbardziej pomogłoby inżynierom w ich codziennej pracy?". W efekcie przemyśleń powstał darmowy zestaw narzędzi online, który pomaga projektantom PCB i twórcom elektroniki sprawdzać swoje dane projektowe przed wysłaniem czegokolwiek do produkcji. Z poziomu konta klienta w firmie Eurocircuits można z jego użyciem przesłać swoje PCB do kontroli i otrzymać natychmiastową informację zwrotną, czy badany projekt spełnia standardowe zasady produkcji, czy kompozycja warstw obwodu ma sens i czy dane komponentów pasują do mozaiki PCB.

W naszych działaniach idziemy jeszcze dalej i bazując na swoich doświadczeniach sugerujemy, aby projektanci załadowali przygotowane przez nas reguły projektowania do własnego oprogramowania CAD i zdefiniowali strukturę wielowarstwową za pomocą wstępnie zdefiniowanych i przetestowanych build-upów. Można uzyskać do nich dostęp za pośrednictwem Visualizera i są one dostosowane do rzeczywistych procesów produkcyjnych. Takie podejście oszczędza czas, zapobiega błędom i stanowi podstawę niezawodnego projektu.

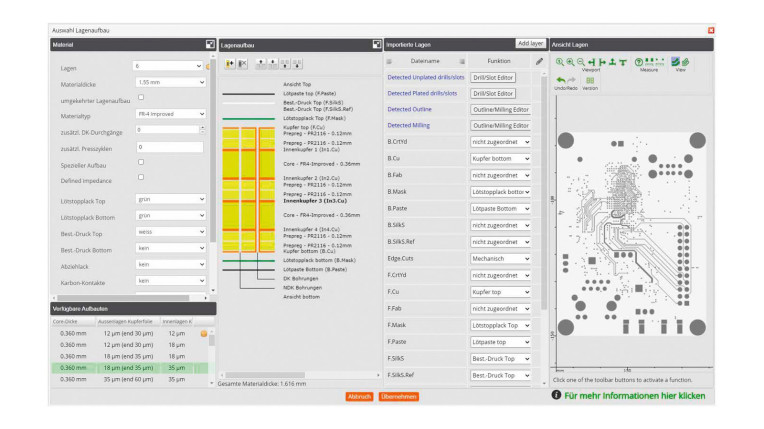

Rys. 2. Edytor Buildup to inteligentne narzędzie zawarte w Visualizerze, które zawiera wszystkie opcje produkcyjne i proponuje wskazówki dla najlepszej opłacalności

Dla skończonego projektu PCB narzędzie PCB Checker zapewnia informację zwrotną na temat naruszeń zasad projektowych, takich jak zbyt wąskie ścieżki lub niewystarczające odstępy, podświetlając każdy znaleziony problem w mozaice połączeń i pomagając w korektach bez konieczności zgadywania ani czekania na komentarze z produkcji.

W przypadku projektów, których działanie zależy od precyzyjnych zależności czasowych, takich jak aplikacje komunikacyjne o dużej prędkości lub układy RF, reguły "Defined Impedance" stanowią praktyczne rozwiązanie do konfigurowania płytek PCB pod kątem integralności sygnałowej bez konieczności prób i błędów. Gotowe do użycia stosy i wskazówki pomagają zapewnić integralność sygnału od samego początku.

W skrócie

Visualizer firmy Eurocircuits to zestaw bezpłatnych narzędzi do kontroli i optymalizacji projektów układów elektronicznych przed produkcją
dostępny zestaw reguł projektowania i stosów PCB pozwala uniknąć błędów i w konsekwencji opóźnień w realizacji
narzędzie PCB Checker sygnalizuje problemy i umożliwia wprowadzanie poprawek • przesłanie do analizy plików BOM i CPL umożliwia wczesną walidację danych komponentów w celu dalszego bezproblemowego montażu
Eurocircuits produkuje i montuje płytki PCB w Europie, zapewniając pełną zgodność procesów.
mniej niespodzianek i lepsze prototypy to szybszy rozwój

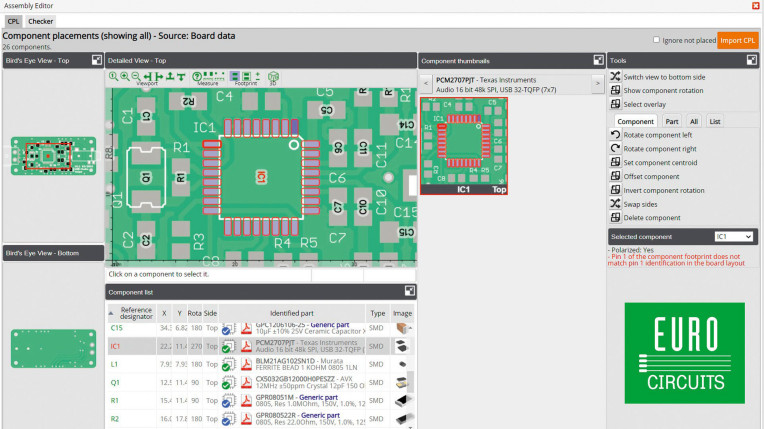

Ponieważ projekt mozaiki, pady i ich komponenty muszą być ze sobą zgodne, inżynierowie mogą przesłać BOM (wykaz elementów) i CPL (listę rozmieszczenia komponentów), aby sprawdzić, czy dane montażowe są kompletne i spójne. Oznacza to brak niespodzianek później, gdy naprawdę czas się liczy.

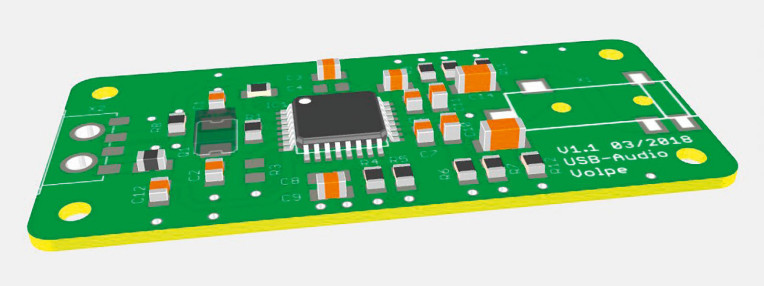

Rys. 3. Visualizer prezentuje PCB/PCBA zgodnie z mottem "dostajesz to, co widzisz"

Na koniec, ponieważ produkujemy i montujemy PCB w Europie, projektanci korzystają z zamkniętego łańcucha procesów, od sprawdzenia układu do gotowego zmontowanego prototypu. Nie chodzi o to, aby kogokolwiek ograniczać, raczej o usunięcie niepewności i zapewnienie lokalnej europejskiej odpowiedzialności. Gdy układ, BOM i montaż pasują technologicznie do siebie, prototypy działają zgodnie z przeznaczeniem, a rozwój produktu postępuje znacznie szybciej.

Ostatecznie chodzi o to, aby projektanci mogli robić to, co potrafią najlepiej – wprowadzać innowacje. I mieć narzędzie i partnera, którzy pomagają wykonać projekt dobrze już za pierwszym razem.
