SMI2-M wymienia dane przez odseparowane galwanicznie złącze RS-485 przy zastosowaniu protokołów RTU/ASCII. Może być użytkowany jako Master, Slave lub w trybie Spy do pasywnego nadzorowania istniejącej sieci Modbus. W trybie Spy wyświetlacz łączy się z magistralą, w której już jest urządzenie Master i nadzoruje ruch danych bez wpływu na komunikację. Oczekuje na ramki zawierające zdefiniowane parametry (adres urządzenia, kod funkcyjny, adres rejestracji) i wyodrębnia wymagane wartości. Umożliwia to integrację z systemami, w których niemożliwa jest nowa konfiguracja istniejących urządzeń.
Tryb Spy umożliwia również synchroniczne aktualizacje kilku wskazań przez wiadomości transmisji na adresie 0, przy czym każde urządzenie jest skonfigurowane tak, że wyodrębnia własną wartość rejestru ze wspólnego zapytania. Do wyświetlanych wartości należą INT, DINT, WORD, DWORD, REAL, STRING, portret i czas.
Prosty montaż dzięki wielkości standardowej

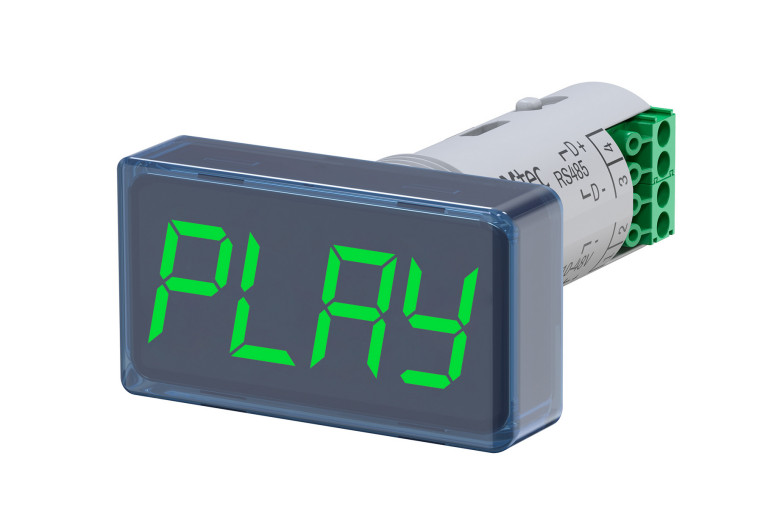

Kompaktowa konstrukcja SMI2-M umożliwia instalację w standardowym otworze mocującym z Ø22,5 mm, przy wielkości płyty przedniej 48 × 26 mm (głębokość całkowita ok. 65,4 mm). Strona przednia spełnia wymagania ochrony zgodnie z IP65, natomiast strona tylna ma klasyfikację wg IP20. Zakres temperatury roboczej wynosi od –40 do +70°C.

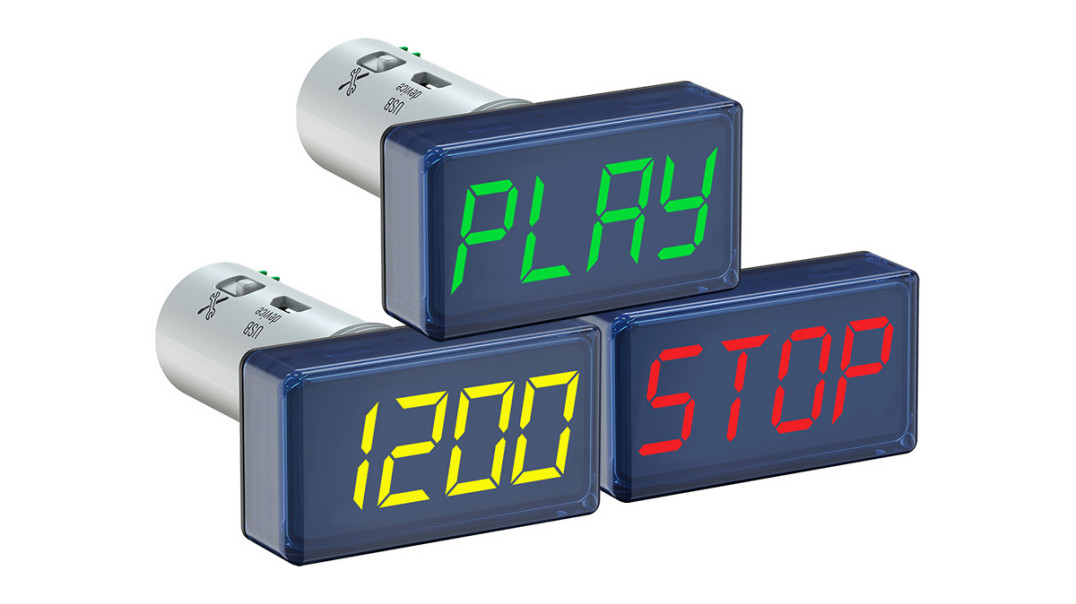

Czteromiejscowy wyświetlacz siedmiosegmentowy wspomaga kolorowy wskaźnik (zielony, żółty, czerwony) w zakresie wizualnego komunikatu zwrotnego statusu. Konfiguracja odbywa się przez złącze mikro USB i z bezpłatnym oprogramowaniem akYtec ToolPro, dostępnym na stronie internetowej producenta. Podczas konfiguracji nie jest wymagane zewnętrzne zasilanie elektryczne.
Typowe przykłady zastosowania
SMI2-M stosuje się w automatyzacji przemysłowej i budowie maszyn, na przykład jako lokalny wyświetlacz w PLC, przetwornicach częstotliwości i czujnikach Modbus. Umożliwia on wizualizację zmiennych procesowych, jak ciśnienie, temperatura, poziom napełnienia, przepływ, prędkość obrotowa lub parametry energii.
