Golten – terminal bloki
Listwy zaciskowe, terminal bloki, to równoważne terminy, którymi określa się specyficzny rodzaj popularnych złączy elektronicznych wykorzystywanych do podłączania przewodów do obwodów na płytce drukowanej lub do łączenia kabli w skrzynkach instalacyjnych. Cechą wspólną tych elementów jest to, że zapewniają one duże bezpieczeństwo oraz możliwość serwisowania, a więc dopuszczają demontaż i ponowne zamocowanie przewodu bez utraty właściwości. Są one używane do podłączania zasilania, elementów wykonawczych i sygnałów kontrolnych w wielu aplikacjach.
Początkowo terminal bloki były wersjami z zaciskiem śrubowym o konstrukcji stałej pozwalającej tylko na spinanie części w dłuższe bloki (listwy). Z czasem liczba wersji znacząco wzrosła i pojawiły się wersje rozłączalne, kątowe, wielopoziomowe, wielorzędowe, która umożliwiają wybranie najlepszego dopasowania i dostępności połączeń dla obsługi. Oprócz zacisku śrubowego wprowadzono przyłącze sprężynowe oraz zacisk z przyciskiem. Dzięki złączom z zaciskiem sprężynowym przewody można wtykać bezpośrednio do obudowy, tworząc połączenie bez przykręcania śrub lub naciskania przycisków do otwierania zacisku.
Złącza terminal block dostępne są w rastrze połączeń od ok. 2 do 10 mm co pozwala obsłużyć zarówno małe i duże moce, niskie i wysokie napięcia przy grubościach przewodów ok. 0,2 – 2 mm². Umożliwiają podłączanie drutów jednożyłowych i linek. W przypadku konieczności zapewnienia możliwości częstego podłączania i odłączania wiązki przewodów do płytki drukowanej sprawdzają się wersje rozłączalne. Składają się z dwóch części wtyczki modułowej z przewodami, która jest podłączana do zamocowanego na stałe gniazda na PCB. Ułatwia to odłączanie wszystkich przewodów naraz bez konieczności mozolnego ich demontażu po jednym.
Warto zauważyć, że złącza terminal block dostępne są w różnych kolorach. Wybierając unikatowe kolory, inżynierowie mogą ułatwić łączenie punktów połączeń w złożonych systemach i unikać nieprawidłowych połączeń, np. do podłączenia sieci kolor czerwony, a dla wyjścia niskonapięciowego na wyjściu kolor zielony.
Szeroką ofertę takich produktów ma firma Golten (Ningbo Golten Electronics), której produkty na rynku polskim oferuje Micros. Producent ten specjalizuje się w listwach zaciskowych do różnorodnych zastosowań elektronicznych i elektrotechnicznych. W ofercie marki znajdują się złącza śrubowe, wersje sprężynowe (typu push-in z przyciskiem lub z dźwignią), listwowe wersje rozłączalne oraz złącza przelotowe do montażu na płytkach PCB. Produkty wytwarzane przez Golten spełniają wymagania UL, CE, CQC, RoHS i Reach co potwierdzają stosowne certyfikaty. Mają one uniwersalne zastosowanie w szerokim zakresie aplikacji zapewniając bezpieczeństwo i trwałość – użyte materiały są identyczne jak w renomowanych markach przy jednocześnie niższej cenie. Są one idealnym wyborem dla firm szukających oszczędności bez kompromisu na jakości, co jest bardzo ważne w dzisiejszych czasach, kiedy komponenty elektroniczne znacząco drożeją.
Standardowe śrubowe złącza do PCB

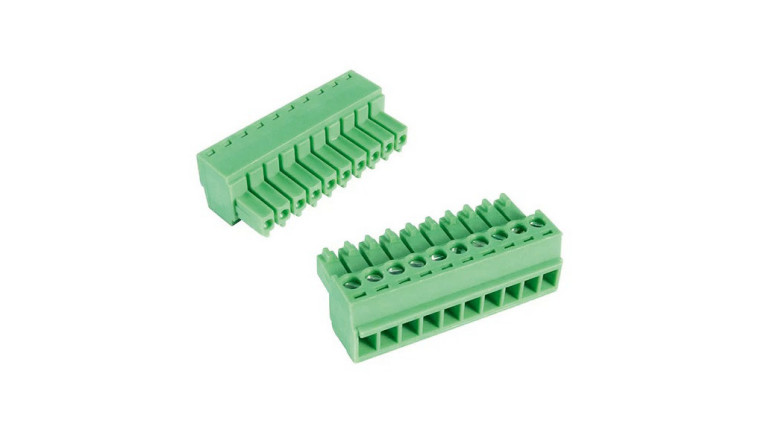

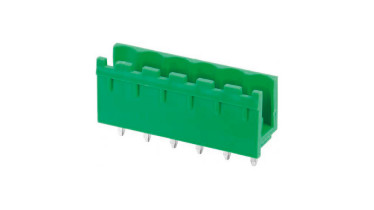

Najbardziej typowe złącza śrubowe z oferty Golten to pionowe elementy do PCB z zaciskiem śrubowym typu klatkowego lub z bezpośrednim dociskiem śrubą. Są one dostępne w rastrach od 2,54…3,81 mm, aż po 17,5 mm i mają obciążalność sięgającą kilkunastu amperów na pin zależnie od wersji złącza. Produkty te występują w wersjach o różnej wysokości i orientacji, co ułatwia dopasowanie do potrzeb opracowywanego projektu. Orientacja dotyczy położenia śruby: z góry, boku, pod kątem, jak pokazują zdjęcia. Złącza produkowane są w blokach zawierających od 2 do 3 pinów, które można spinać w dłuższe odcinki. Największe złącza mają konstrukcję dwurzędową – sąsiadujące segmenty są nieco przesunięte względem siebie i umieszczone na dwóch poziomach, co umożliwia wygodny dostęp do każdej sekcji. Stosowane materiały izolacji są najczęściej koloru zielonego lub niebieskiego, choć można zamówić dowolny kolor.
Rozłączne złącza wtykowe

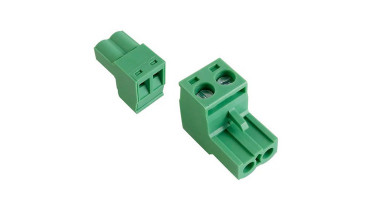

Do aplikacji wymagających łatwego demontażu Golten proponuje złącza wtykowe (rozłączalne) składające się z gniazda nieruchomego montowanego na PCB i wtyku z zaciskiem śrubowym. Rozwiązanie to umożliwia szybkie odłączenie i ponowne podłączenie przewodów, bez konieczności odkręcania śrub na płytce i odłączania (oraz ponownego przyłączania) wszystkich pojedynczych przewodów. W ten sposób nie ma też możliwości przypadkowej zamiany przewodów w złączu.

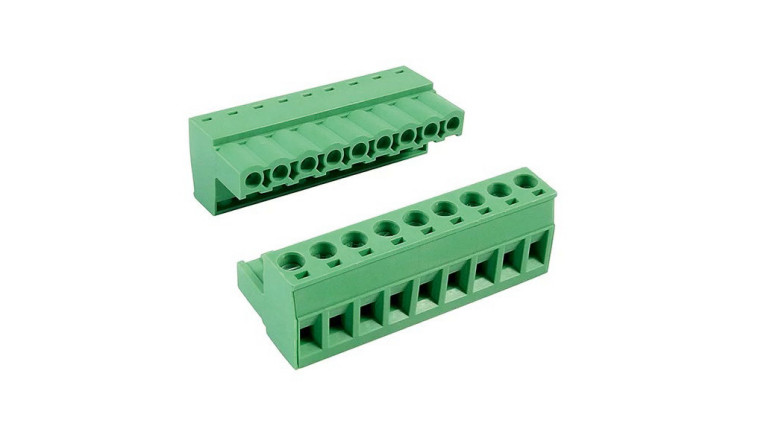

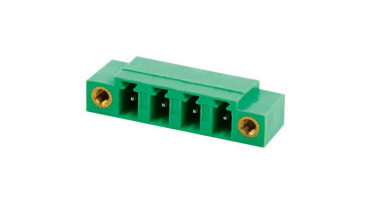

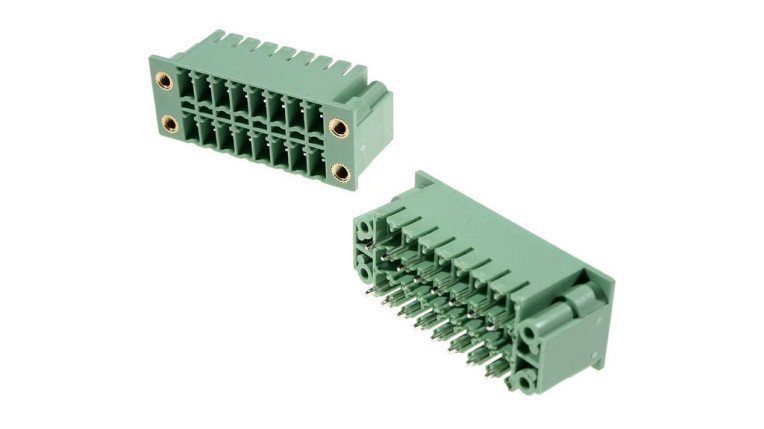

Ten typ występuje w takich samych rastrach metrycznych i calowych, co standardowe wersje montowane na stałe (2,5…7,62 mm). Typowe parametry elektryczne również są zbliżone do wersji jednoczęściowych. Część zaciskowa (wtyk) ma zwykle kolor zielony i dostępna jest w wykonaniu prostym lub kątowym, a liczba torów waha się do 2 do 24. Warto dodać, że wszystkie listwy rozłączne wyposażone są w tzw. kodowanie – czyli mogą być łączone tylko w ściśle określonej polaryzacji. Nie istnieje zatem ryzyko odwrotnego niż zamierzone wpięcia listwy zaciskowej do gniazda znajdującego się na płytce drukowanej. Wybrane rozwiązania mają blokadę, w której wtyk w gnieździe jest zabezpieczony przed rozłączeniem za pomocą śruby.
Złącza z zaciskiem sprężynowym (push-in)

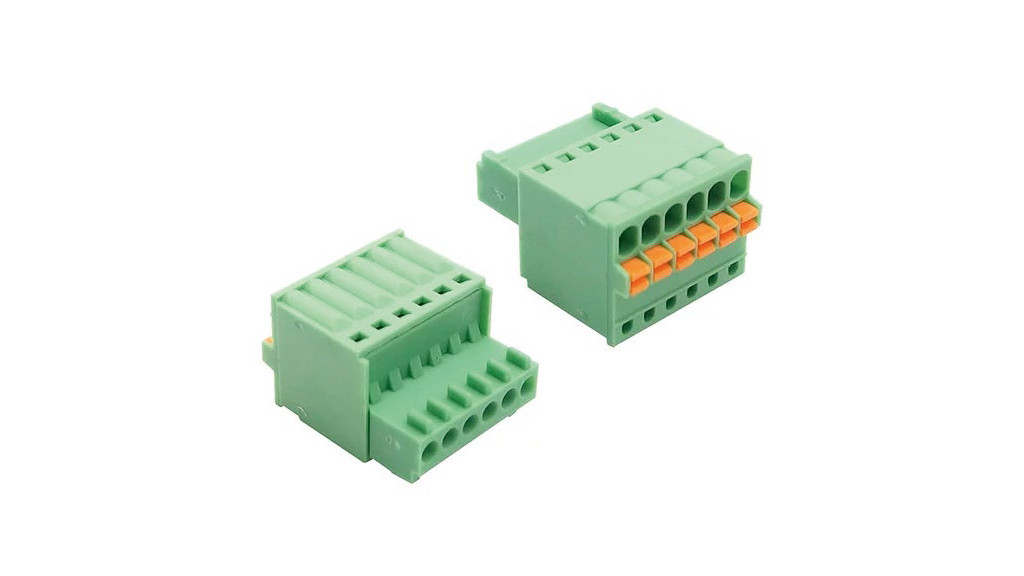

Firma Golten oferuje także złącza terminal block, w których tradycyjna śruba zastąpiona jest mechanizmem sprężynowym. Odblokowanie sprężyny odbywa się za pomocą wbudowanego przycisku lub dźwigni, co pozwala na włożenie lub wyjęcie przewodu bez użycia narzędzi.
Typo we złącza sprężynowe mają przeważnie od 2 do 24 pinów. Mechanizm sprężynowy zapewnia pewny docisk żyły i w niektórych sytuacjach (np. w aplikacjach narażonych na częste, silne wibracje) może okazać się lepszym rozwiązaniem niż śruba, gdyż eliminuje bowiem problem luzowania się połączeń w czasie. Przycisk lub mała dźwignia pozwala zwolnić zacisk bez wysiłku i wyjąć przewód, np. w czasie serwisu. Dostępne są wersje proste i kątowe.
Łączówki barierowe i przelotowe
Ważnym uzupełnieniem są ponadto złącza barierowe oraz przelotowe do połączeń przewód-przewód. Wersje barierowe to listwy (2…24 piny, raster 6,35…14,7 mm) montowane na PCB z zaciskiem śrubowym rozdzielone przegrodami izolacyjnymi między sąsiadującymi torami. Ich obciążalność sięga 40 A i 300 V. Przeznaczone są do zasilaczy, sterowników przemysłowych itp. Z kolei listwy barierowe są przystosowane do montażu na panelu – podłączenie przewodów od strony wnętrza obudowy urządzenia jest możliwe poprzez lutowanie bezpośrednio do okablowania lub do padów na płytce drukowanej.
Złącza przemysłowe Weipu
Jako oficjalny dystrybutor firmy Weipu Connector na terenie Polski Micros oferuje przemysłowe złącza kabel-kabel i panel-kabel. Produkty te są cenione w branży trwałość, odporność na warunki zewnętrzne i szerokie zastosowania w przemyśle i mają certyfikaty ISO9001, CE, RoHS, UL, CSA, IATF i IRIS dla zgodności z wymaganiami branży kolejowej. Można im zaufać w każdych warunkach.

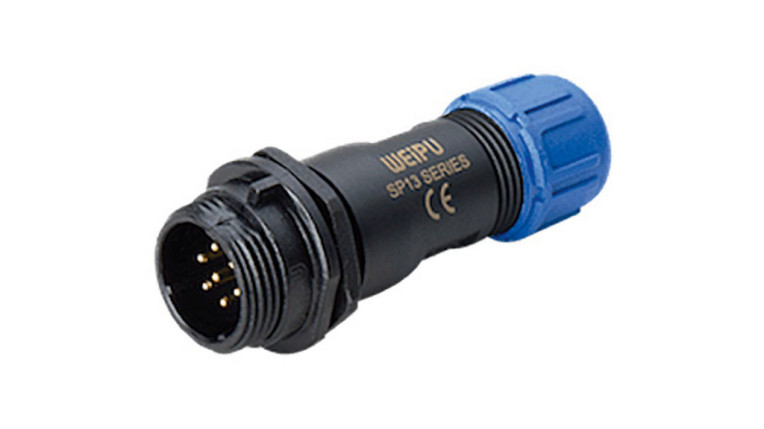

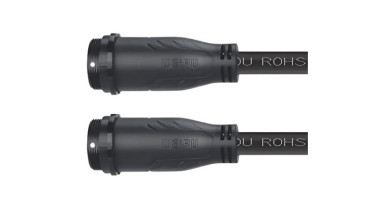

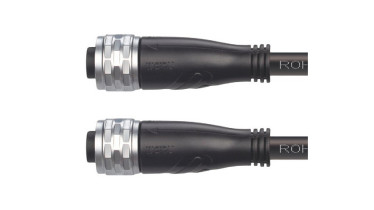

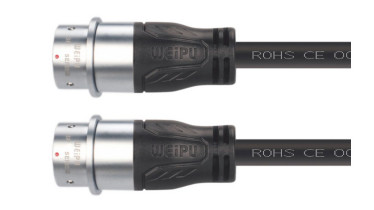

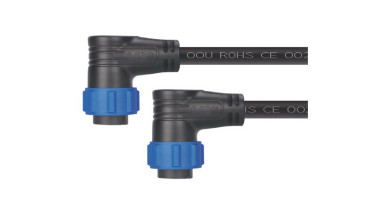

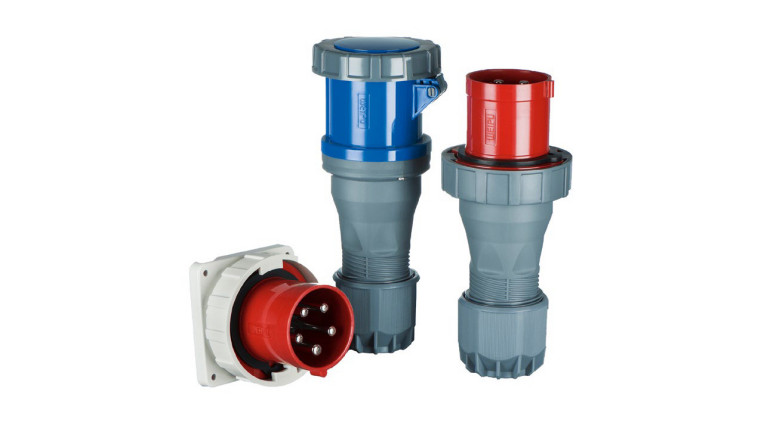

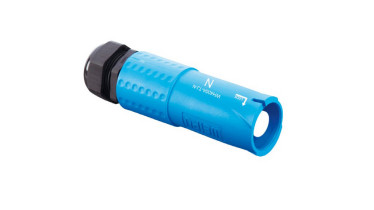

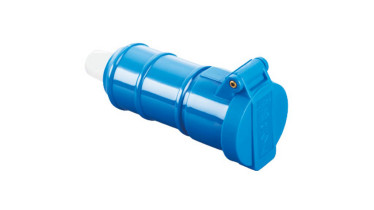

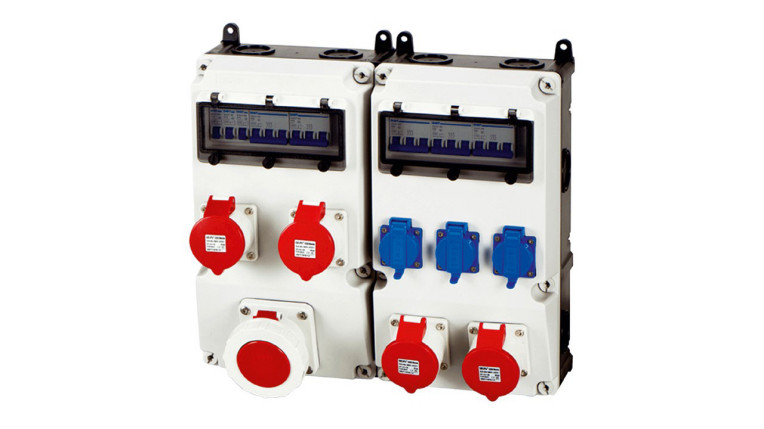

Asortyment obejmuje złącza o wysokim stopniu ochrony IP, sięgającym nawet IP68, co gwarantuje ich odporność na wodę i pył. Szeroka gama produktów obejmuje różne typy, od złączy okrągłych, przez ciężkie złącza prostokątne, po złącza CEE i akcesoria takie jak dławnice kablowe. Portfolio produktowe firmy obejmuje 150 serii produktów składające się łącznie na ok. 70000 modeli o obciążalności 2‒200A zawierające od 2 do 61 pinów. Każda strona połączenia może być wyposażona w styk męski lub żeński (wersje z wtyczką lub gniazdem).
Solidność konstrukcji zapewniają precyzyjnie wykonane obudowy ze stopów aluminium, cynku i tworzyw sztucznych takich jak nylon z wieloma pierścieniami uszczelniającymi typu o-ring i nasadkami ochronnymi chroniącymi przed kurzem, które charakteryzują się dużą wytrzymałością, twardością i odpornością na korozję. Trwałość połączenia i odporność na wstrząsy zapewnia gwintowana konstrukcja obudowy z kodowaniem połączenia, system blokady zatrzaskowej oraz push-pull, a także pozłacane piny styków.
Złącza Weipu stanowią doskonałe zbalansowanie pod względem materiałów, zastosowań i korzyści. Może zaspokoić różne potrzeby sprzętu automatyki przemysłowej, lotnictwa, wojska i innych dziedzin, zapewniając jednocześnie niezawodność, wymienność i wysoką wydajność. Złącze to idealnie nadaje się do sprzętu i systemów pracujących w różnych niebezpiecznych środowiskach i może zapewnić użytkownikom długoterminowe bezpieczeństwo.
Złącza firmy JASSTA

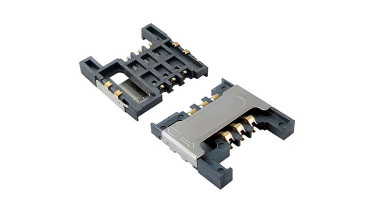

DongGuan City JASSTA Electronic Technology to chiński projektant i producent złączy i wiązek kablowych FFC, FPC, LVDS/LCD, USB, SD i wielu innych. W ofercie Micros można znaleźć gniazda kart chipowych, pamięci, złącza ZIF, DVI, HDMI tej marki. Produkty te charakteryzują się małymi rozmiarami, dużą precyzją wykonania i trwałością liczoną w milionach cykli połączeń.
