Sprężyna w nowej odsłonie – Push-X

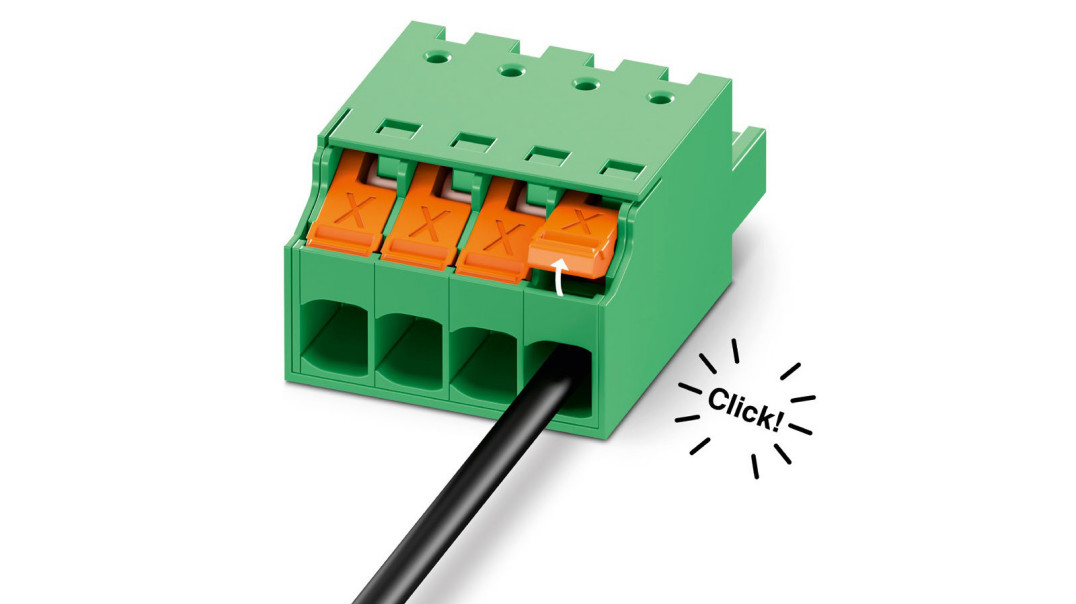

Technologia Push‑X to najnowsza innowacja Phoenix Contact, która redefiniuje komfort i szybkość podłączania przewodów w aplikacjach elektronicznych i elektroinstalacyjnych. Jej kluczową cechą jest możliwość beznarzędziowego, bezwysiłkowego i bezpośredniego przyłączania wszystkich rodzajów przewodów – zarówno sztywnych, jak i giętkich, z tulejką lub bez niej. Jest to możliwe dzięki fabrycznie otwartej komorze zaciskowej oraz sprężynie napinanej już na etapie produkcji. Wystarczy lekkie dociśnięcie przewodu, aby mechanizm aktywował pewne, powtarzalne połączenie, potwierdzone zarówno kliknięciem, jak i sygnalizacją wizualną. Warto podkreślić, że zastosowanie rozwiązań beznarzędziowych nie wymagających użycia tulejek może obniżyć koszty materiałowe a zmniejszona liczba operacji na etapie montażu może znacząco obniżyć koszty produkcyjne.

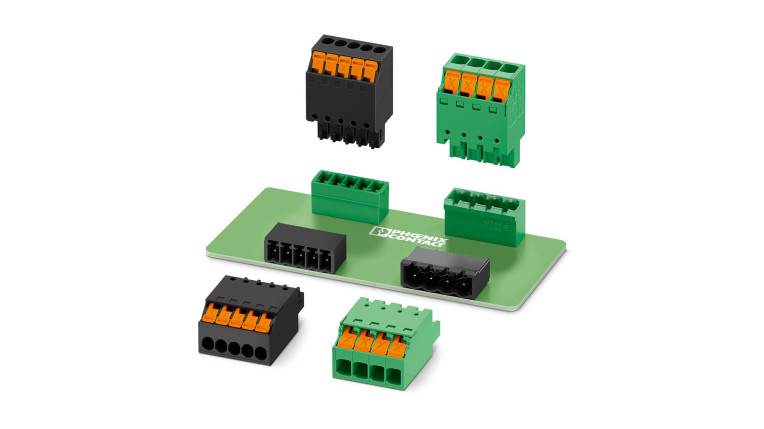

W ramach technologii Push-X w złączach do elektroniki obecnie dostępne są dwie rodziny produktów: XPC 1,5 i XPC 2,5 umożliwiające podłączanie przewodów odpowiednio do 1,5 mm² i do 2,5 mm². Należy zaznaczyć, że wtyki XPC są kompatybilne ze standardowymi gniazdami w rastrach 3,81 i 5,08 mm, zarówno dla technologii THT jak i THR co oznacza, że w przypadku decyzji o zmianie techniki przyłączania nie wymusi ona żadnych zmian projektowych w obrębie PCB. Phoenix Contact planuje poszerzenie portfolio w zakresie złączy Push-X o możliwość podłączania większych przekrojów przewodów jak również wprowadzenie terminali przyłączeniowych.
Terminale przyłączeniowe i złącza do PCB obsługiwane dźwigienką – wygoda i niezawodność w jednym ruchu

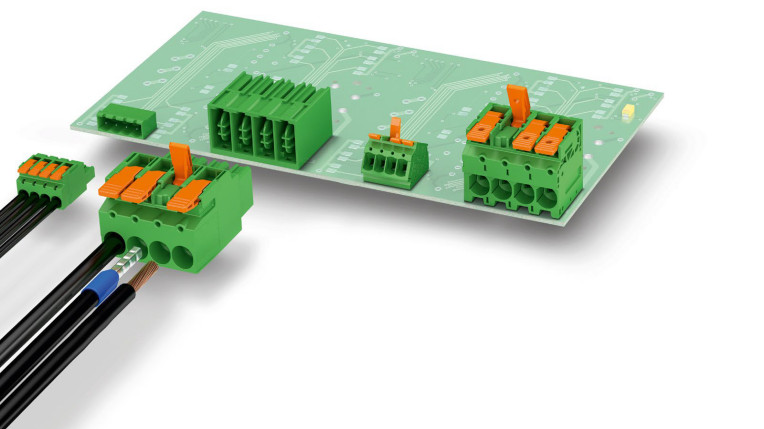

Seria LPT i LPC to nowoczesne terminale przyłączeniowe oraz złącza do PCB, które łączą w sobie dwie kluczowe cechy: niezawodność technologii Push‑in oraz maksymalny komfort obsługi dzięki zintegrowanej dźwigience. Zostały zaprojektowane dla aplikacji elektronicznych, w których kluczowa jest wysoka niezawodność połączenia, powtarzalność parametrów elektrycznych, łatwość montażu oraz minimalizacja błędów instalacyjnych.
Złącza wykorzystują dźwigienkę jako mechaniczny element sterujący, który umożliwia otwieranie i zamykanie przestrzeni zaciskowej bez użycia narzędzi. Pracuje ona w zdefiniowanych pozycjach otwarta / zamknięta – pozycje te są zawsze widoczne dla użytkownika, co eliminuje błędy montażowe. Dzięki kontrastowej kolorystyce dźwigienki obsługa złączy jest bardzo intuicyjna.
Produkty z rodziny LPT/LPC wykorzystują technologię Pushin, która dzięki stałej sile nacisku sprężyny zapewnia trwałe i stabilne połączenia, umożliwia szybkie podłączanie przewodów oraz gwarantuje zachowanie parametrów elektrycznych nawet w warunkach drgań i wahań temperatury, eliminując jednocześnie typowe dla zacisków śrubowych ryzyko wynikające z niedokładnego dokręcenia. Terminale przyłączeniowe są dostępne w wersjach umożliwiających podłączanie przewodów o przekroju do 25 mm², złącza do PCB do 16 mm².
Push-X – korzyści projektowe i montażowe
- brak narzędzi i mała siła potrzebna
do montażu, - znacząco skrócony czas instalacji,
- szybkie łączenie wszystkich typów przewodów – nawet bardzo cienkich linek,
- jednoznaczna identyfikacja poprawnego połączenia- wizualna i dźwiękowa,
- łatwe wypinanie przewodów i ponowne przygotowanie złącza,
- optymalizacja pod kątem ręcznego i automatycznego oprzewodowania,
- wysoka niezawodność i powtarzalność.
Złącza M12 Push-Pull – nowy standard w automatyce
Złącza M12 od lat stanowią standard w przemysłowych systemach komunikacji, sterowania i zasilania. Wraz ze wzrostem gęstości instalacji oraz miniaturyzacją urządzeń pojawiła się jednak potrzeba opracowania rozwiązania szybszego, bardziej intuicyjnego i mniej zależnego od przestrzeni montażowej.

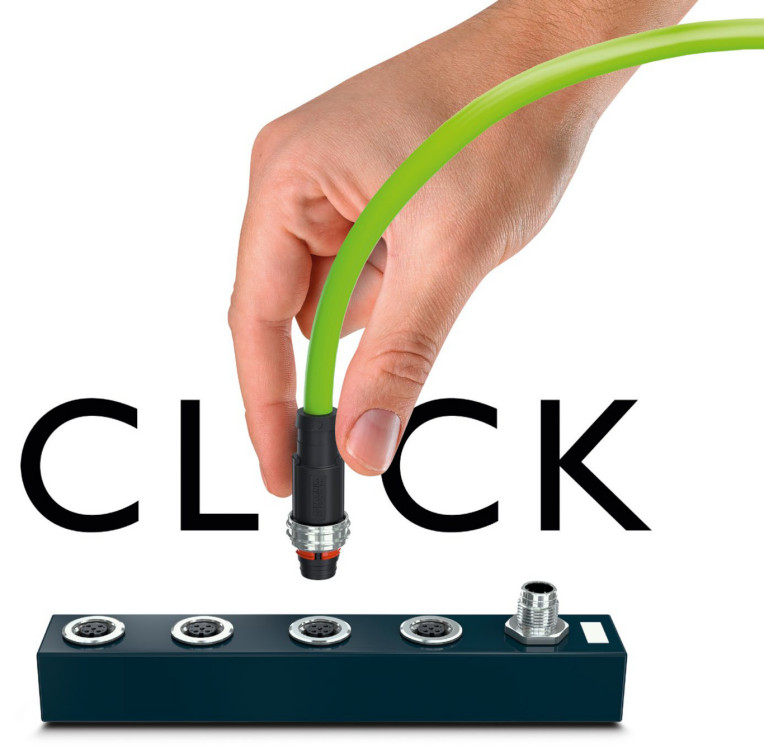

Złącza M12 Push-Pull z blokadą wewnętrzną wprowadzają nową jakość w szybkim, pewnym i beznarzędziowym podłączaniu przewodów w aplikacjach przemysłowych. System Push-Pull umożliwia wygodne i bezpieczne łączenie nawet w warunkach ograniczonej przestrzeni oraz dużego zagęszczenia okablowania, co znacząco skraca czas instalacji – nawet o 80% w porównaniu z połączeniami śrubowymi.
Wersje z blokadą wewnętrzną pozwalają projektować kompaktowe obudowy dzięki wpuszczanym gniazdom M12, co jest szczególnie ważne w urządzeniach o dużej gęstości upakowania. Dodatkowo złącza są w pełni kompatybilne między producentami zgodnie z normą IEC 61076-2-010, umożliwiając wykorzystanie zarówno technologii PushPull, jak i klasycznych połączeń.

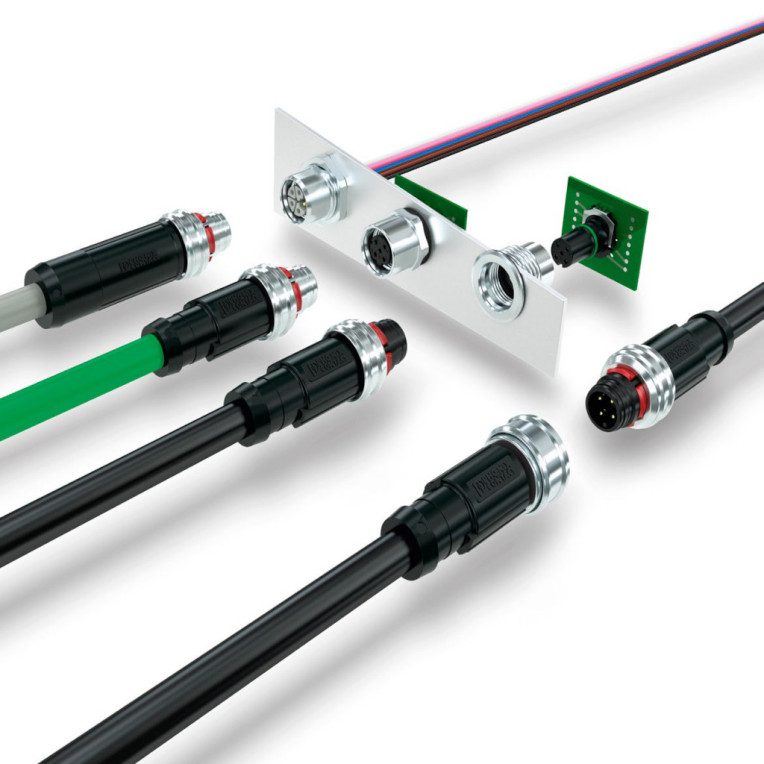

Phoenix Contact oferuje szerokie portfolio obejmujące gniazda M12 (THR, SMT, do lutowania na fali), konfekcjonowane przewody jak i złącza obiektowe z mechanizmem PushLock. Okablowanie cechuje się pełnym ekranowaniem 360° z niezawodnym połączeniem ekranu Advanced Shielding Technology. M12 Push-Pull to także wysoka odporność na wibracje i udary, co czyni je odpowiednimi również dla aplikacji kolejowych.
Rozwiązania takie jak PushX oraz zaawansowane systemy Pushin znacząco skracają czas montażu, eliminują potrzebę stosowania narzędzi i redukują liczbę błędów montażowych. Nowa generacja technik przyłączeniowych otwiera inżynierom możliwości projektowania urządzeń bardziej kompaktowych, niezawodnych i zoptymalizowanych pod kątem montażu. Technologie sprężynowe, beznarzędziowe i zgodne z nowymi standardami komunikacyjnymi stają się fundamentem współczesnej elektroniki – od urządzeń IoT po przemysłowe systemy sterowania.
Paweł Zientarski, Menedżer Obszaru Biznesu – złącza i obudowy do elektroniki
