Złącza czujnikowe M8x1 z 2 i 3 diodami LED
Złącza Conec M8x1 z 2 lub 3 zintegrowanymi diodami LED doskonale sprawdzają się w okablowaniu czujników/siłowników w automatyce przemysłowej, inżynierii mechanicznej i budowie maszyn, technologii transportu i pakowania, a także w systemach testujących i kontrolnych. Stosowane są wszędzie tam, gdzie wymagana jest kompaktowa konstrukcja, wysoka niezawodność i szybka diagnostyka. Te kompaktowe elementy dostępne są w wersji prostej i kątowej – zarówno jako złącza jednostronne, jak i przewody łączące. Zapewniają niezawodną transmisję sygnału wraz z wizualnym monitorowaniem statusu bezpośrednio w punkcie połączenia.
W zależności od wersji, złącza wyposażone są w dwie lub trzy zintegrowane diody LED, które wskazują stan zasilania, sygnału lub stanu. Taka wizualna informacja zwrotna umożliwia szybką instalację, ułatwia konserwację i skraca przestoje dzięki precyzyjnej diagnostyce usterek – bezpośrednio w punkcie podłączenia.
Aby optymalnie dopasować się do warunków konstrukcyjnych, złącza dostępne są w wersji prostej i kątowej. Zalewanie zapewnia stopień ochrony IP67, gwarantując niezawodną pracę nawet w trudnych warunkach przemysłowych. Do wyboru są przewody z wytrzymałego PVC lub bezhalogenowego TPU. Złącza dostępne są w standardowych długościach przewodów – na życzenie możliwe są konfiguracje indywidualne.

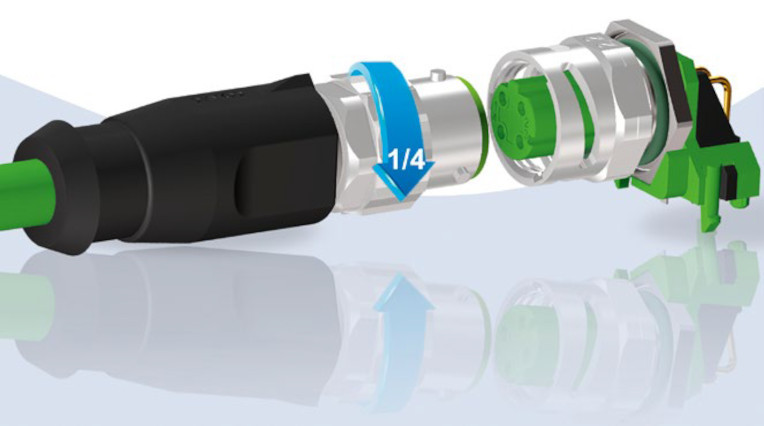

Złącza bagnetowe M12
Złącza bagnetowe M12 umożliwiają szybko, bezpiecznie i bez użycia narzędzi łączyć obwody elektryczne. System bagnetowy M12 znacznie upraszcza i przyspiesza procesy instalacji w zastosowaniach przemysłowych, gdzie częste zmiany narzędzi lub ograniczona przestrzeń montażowa są powszechne. Ich cechą jest trzypunktowy mechanizm bagnetowy, umożliwiający połączenie za pomocą obrotu o 90° – możliwego do wykonania nawet w ciasnych lub słabo widocznych miejscach z wyraźnym słyszalnym i dotykowym sygnałem zwrotnych dla użytkownika, że połączenie jest prawidłowo zablokowane. System oparty jest na projekcie normy IEC CD61076-2-011/Ed1 i jest dostępny w różnych wersjach: jako złącza formowane wtryskowo, do montażu w terenie oraz jako elementy gniazdowe.
Złącza bagnetowe mają znormalizowany gwint M12, co zapewnia pełną wsteczną kompatybilność z istniejącymi złączami śrubowymi M12. Pozwala to na łatwe wyposażenie nowych systemów w system bagnetowy po stronie urządzenia. Z kolei wersje do montażu w terenie mają wkłady z kodowaniem A, B, D i X eliminującym pomyłki. Natomiast wersje gniazdowe do połączeń po stronie urządzenia dostępne są do montażu na PCB, w wersji z przewodem, po złącza formowane wtryskowo razem z kablem.

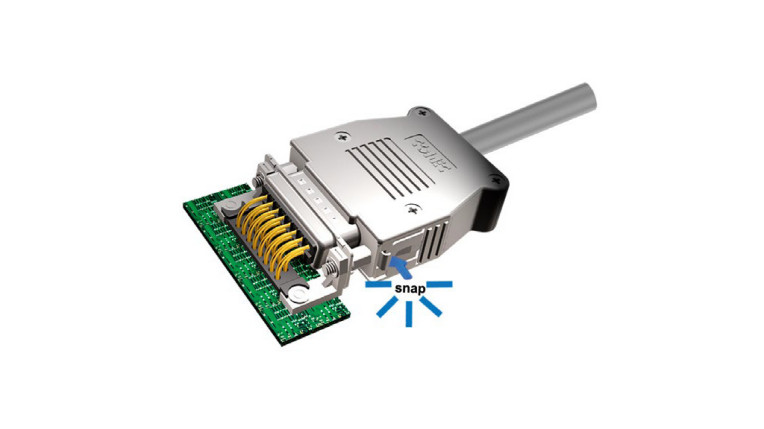

Złącza D-SUB z systemem blokowania SnapLock
System blokowania SnapLock do złączy D-SUB i osłon wtyczek umożliwia szybkie i bezpieczne połączenie oraz blokadę złącza bez użycia dodatkowych śrub. Sprężynowy klips zintegrowany z osłoną zatrzaskuje się na sworzniu zatrzaskowym zamontowanym na pasującym złączu. SnapLock przeznaczony jest do zastosowań wymagających połączenia odpornego na wibracje. Dzięki możliwości użycia śrub i dostępności zestawów modernizacyjnych, system może być również stosowany ze standardowymi złączami D-SUB. Otwiera to szeroki zakres zastosowań, takich jak automatyka, technika pomiarowa i inżynieria medyczna.
Zestawy modernizacyjne do systemu SnapLock oferowane są w wersjach z 9- i 15-biegunową metalizowaną osłoną SnapLock (w tym zestaw ze śrubami do montażu na tylnym panelu) i są dostępne w wersji z pojedynczym końcem lub kablem połączeniowym dla wkładów zawierających 9…50 pinów. Zmontowane zestawy dostępne są w trzech standardowych długościach: 1,8 m, 3 m i 5 m. Nowością są również zestawy SnapLock, które zawierają osłonę SnapLock (dostępną w kolorze czarnym lub metalizowanym) wraz z niezbędnymi akcesoriami montażowymi do modernizacji istniejących systemów połączeniowych.
Dystrybucja złączy firmy Conec w Polsce
Od października 2025 roku dystrybucją złączy Conec oraz obsługą dotychczasowych klientów Conec Polska zajmuje się firma MMComponents Maciej Boczar. Przejęcie obsługi rynku przez MMComponents jest elementem strategii rozwoju CONEC GmbH i ma na celu uproszczenie procesów logistycznych, ograniczenie formalności, a tym samym zapewnienie sprawniejszej obsługi oraz bliższych relacji z klientami.

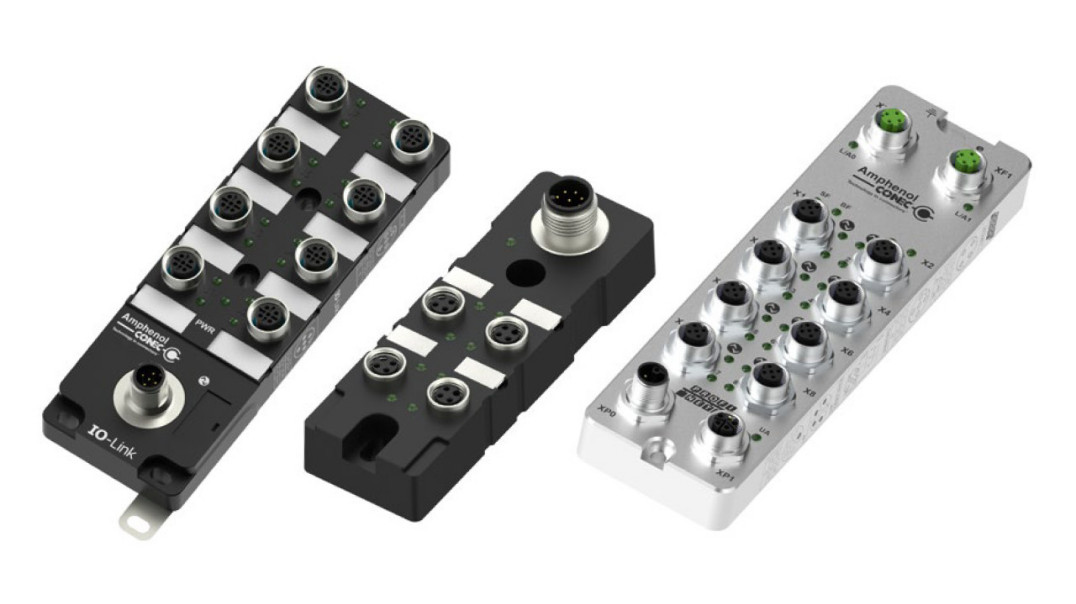

Moduły IO – Aktywne i pasywne skrzynki przyłączeniowe
Złożoność okablowania w systemach przemysłowych gwałtownie rośnie zwiększając ryzyko błędów i braku przejrzystości. Aby temu zaradzić Conec proponuje moduły przyłączeniowe IO, które skracają czas instalacji i poprawiając organizację okablowania w szafach sterowniczych. Do wyboru są moduły aktywne ze zintegrowaną elektroniką do bezpośredniej komunikacji przez magistralę Fieldbus lub Ethernet przemysłowy i pasywne do szybkiej i prostej dystrybucji sygnałów. Wersje aktywne obsługują standardowe protokoły, takie jak PROFINET, EtherCAT i IO-Link, i łatwo integrują się z istniejącymi systemami automatyki. Dostępne w wersji master lub slave. Wersje pasywne idealnie nadają się do dystrybucji sygnału i zasilania w środowiskach przemysłowych nawet w trudnych warunkach (IP67).

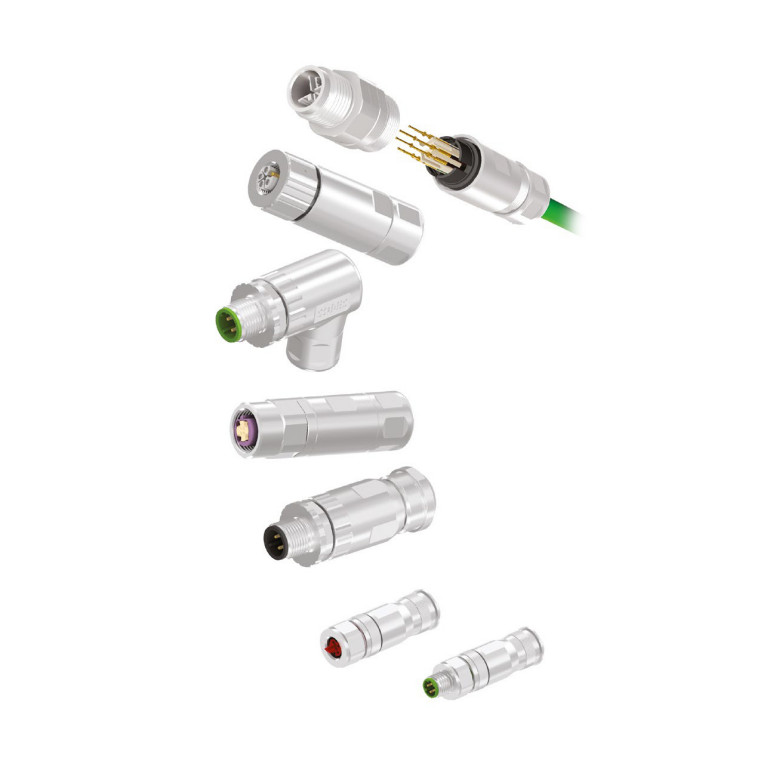

Złącza M8x1 EtherCAT P
Komunikacja EtherCAT, znana do tej pory i oparta na technologii transmisji Ethernet, charakteryzuje się w szczególności dużą prędkością transmisji (Ethernet w czasie rzeczywistym). Jest to niezbędne w wielu zastosowaniach, np. synchronizacji w obszarze automatyki. Technologia okablowania realizowana jest za pomocą 4-pinowego, ekranowanego złącza M8x1 i standardowego kabla Ethernetowego, a zasilanie odbywa się za pomocą oddzielnego przewodu. EtherCAT P to rozwinięcie uznanej na całym świecie i znormalizowanej technologii EtherCAT. Cechą szczególną EtherCAT-P jest połączenie superszybkiej komunikacji EtherCAT z zasilaniem 24 V. Dane i zasilanie do zasilania systemu i czujników (24 V, 3 A) są dostarczane za pomocą jednej pary danych. Druga para dostarcza dane i napięcie peryferyjne do zasilania siłowników. Bezpośrednie sprzężenie napięcia zasilania z linią 100 Mb/s dla EtherCAT-P umożliwia kompaktowy i ekonomiczny interfejs urządzenia.
Ponieważ linie zasilające nie są już potrzebne, rozwiązanie to określa się mianem "rozwiązania jednokablowego".
Aby uniemożliwić połączenie z innymi standardowymi systemami złączy M8x1, Conec opracował nowe kodowanie dla tego zastosowania, które zostało znormalizowane w normie IEC 60176-2-114 pod nazwą "Kodowanie P". Cechą szczególną tego kodowania jest czerwony kolor nośników styków oraz zarys w kształcie litery T na przedniej powierzchni nośnika styków sprzęgających, co uniemożliwia połączenie z innymi kodami.
Złącza tego typu dostępne są w wersjach ekranowanych, obtryskiwanych z kablami w jakości GBX, PUR, UL Cat 5e 4xAWG22, w standardowych długościach. Złącza do montażu w terenie są dostępne w wersji żeńskiej i męskiej o konstrukcji osiowej, z zaciskiem śrubowym (złącze żeńskie i męskie) lub zaciskanym (złącze męskie). Dostępne są też wersje do montażu na PCB.
www.mmcomponents.pl
