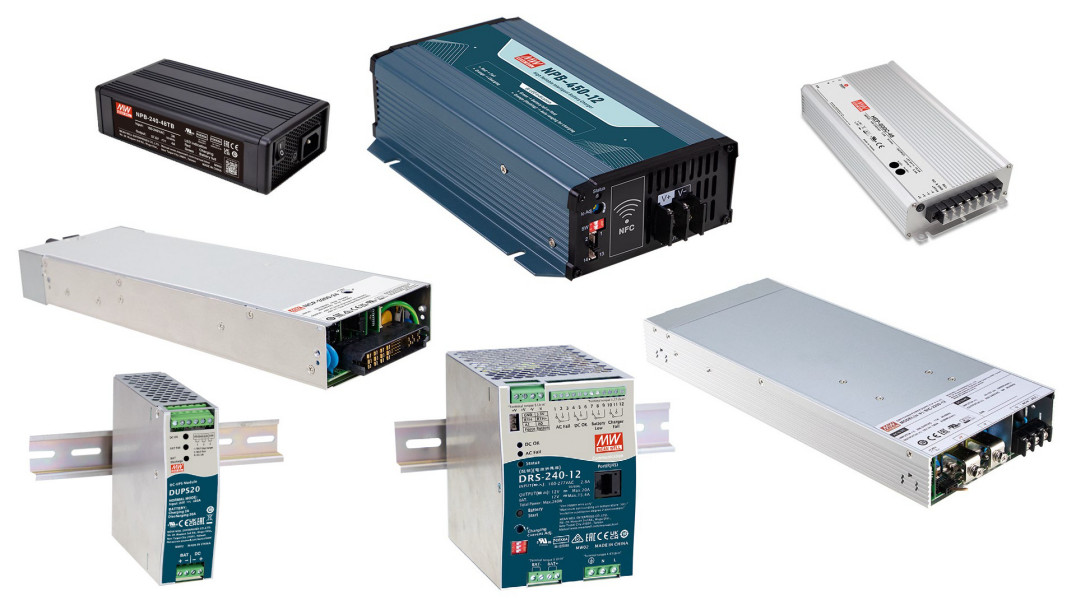

Ładowarki akumulatorów MEAN WELL - stabilne urządzenia do niestabilnych warunków pracy

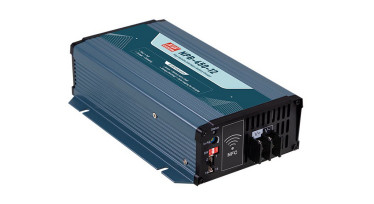

Seria ładowarek uniwersalnych NPB

Seria NPB to najbardziej uniwersalna seria ładowarek MEAN WELL, którą można podzielić na dwie grupy, charakteryzujące się inną obudową, terminalami przyłączeniowymi, a przede wszystkim mocą. W pierwszej znajdują się urządzenia o mniejszej mocy: 120 W, 240 W i 360 W. Mały, prostopadłościenny kształt zapewnia komfort użytkowania i pozwala na prosty montaż za pomocą dodatkowych uchwytów. Producent proponuje trzy złącza wyjściowe: najbardziej popularne złącze śrubowe TB, 3- lub 4-pinowe złącze wtyczkowe XLR i 2-pinowe złącze wtyczkowe AD1. W drugiej grupie znajdują się cztery ładowarki o mocach: 450 W, 750 W, 1200 W, 1700 W. Metalowa, masywna obudowa sprawia, że świetnie nadają się one do bardziej wymagających zastosowań. Większe rozmiary umożliwiły ich rozbudowę o kolejne funkcjonalności, m.in. komunikację CANBus, która może posłużyć do ich odpowiedniego zaprogramowania. Dodatkowo, w ładowarkach NPB- 450-NFC wprowadzono możliwość ustawienia parametrów smartfonem – wystarczy zainstalować dedykowaną aplikację. Ta funkcjonalność znacząco przyspiesza konfigurację ładowarki. Każde urządzenie z serii NPB podłączone jest do zasilania AC za pomocą uniwersalnej wtyczki 3-pinowej (uniwersalny przewód komputerowy).

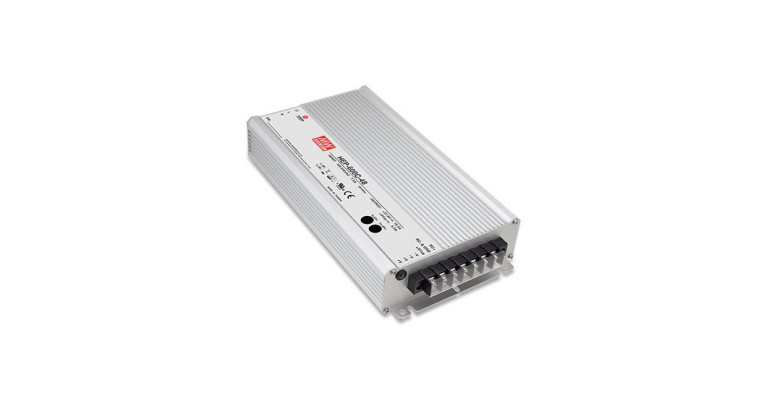

Seria ładowarek do ciężkich warunków HEP-C

W ładowaniu akumulatorów w ciężkich warunkach sprawdza się seria HEP-C. Trwała, aluminiowa obudowa i wewnętrzne wypełnienie klejem znacząco zwiększają odporność na zewnętrzne czynniki. Urządzenia z tej serii zostały przetestowane i pozytywnie ocenione pod kątem wytrzymałości na wibracje do 10G. Oprócz świetnych parametrów materiałowych, zadbano również o parametry elektryczne. Wysoka sprawność, niski pobór energii elektrycznej bez obciążenia przy zdalnym wyłączeniu oraz wbudowany obwód korygujący współczynnik mocy (PFC) zapewniają stabilne działanie. Sześcioletnia gwarancja potwierdza wysoką jakość produktu.

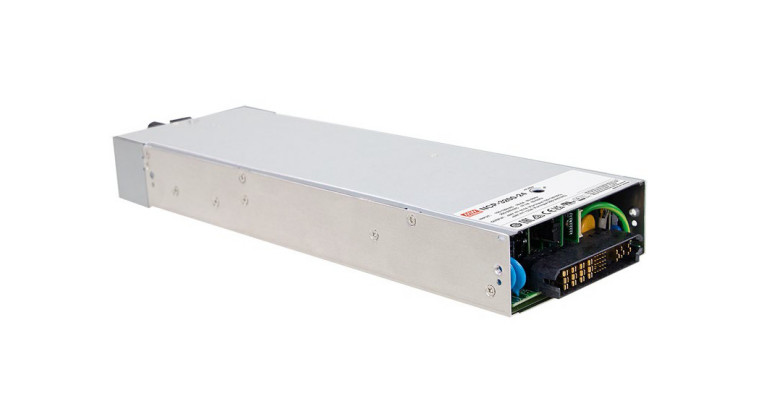

Seria ładowarek do szaf RACK

Wymagające rozwiązania, w których zapotrzebowanie na moc ładowania jest bardzo duże, mogą zostać obsłużone przez ładowarki do zabudowy w szafie RACK. Producent proponuje trzy modele: RCB-1600, DBR-3200 oraz NCP-3200.

Przy wyborze ładowarki do akumulatora warto zwrócić uwagę na:

napięcie wyjściowe i możliwość jego regulacji,
prąd wyjściowy i możliwość jego regulacji,
wybór krzywej ładowania (np. dwu- lub trójstopniowa),
rodzaj akumulatora, który może być ładowany przez ładowarkę,
interfejsy komunikacyjne do programowania ładowarki (np. CANBus, PMBus, I²C).

Każdy z nich może zostać połączony równolegle za pomocą 19-calowych obudów do szaf RACK, dzięki czemu akumulatory mogą być ładowane z mocą, odpowiednio, do 8 kW, 12,8 kW lub nawet 128 kW. Dokładne wytyczne dotyczące połączenia ładowarek znajdują się w ich dokumentacjach technicznych i podręcznikach użytkowania. Ładowarki wyposażone są w różne interfejsy komunikacyjne (w zależności od modelu): I²C, PMBus lub CANBus. Każda z nich posiada wielopinowe złącze, które można wykorzystać m.in. do zmiany nominalnych wartości prądu i napięcia na wyjściu. Złącza te zostały zaprojektowane w taki sposób, aby umożliwiały wymianę ładowarki w działającym systemie, tzw. funkcja hot plug. Dodatkowo należy zauważyć, że ładowarka NCP-3200 jest urządzeniem 2w1 – może być także zasilaczem, co zwiększa uniwersalność w budowaniu większych instalacji.

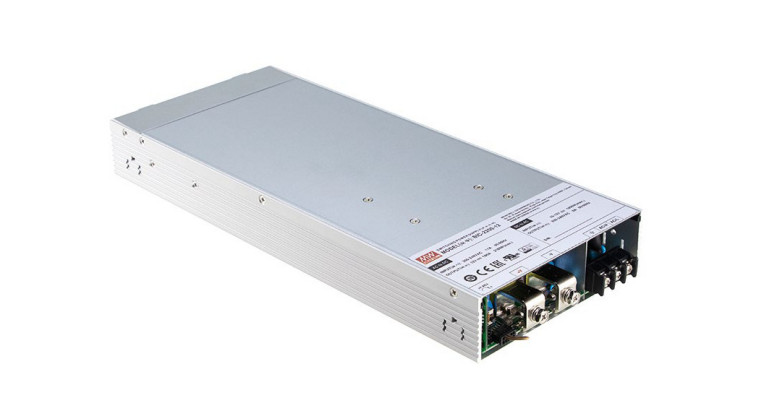

Seria zasilaczy dwukierunkowych BIC

W niektórych procesach przemysłowych ładowanie akumulatorów nie wystarcza, a konieczne jest także ich rozładowanie. Wówczas skutecznym rozwiązaniem jest zastosowanie zasilacza dwukierunkowego, który może pobierać i oddawać energię do sieci elektroenergetycznej. Takie działanie znajduje zastosowanie przy elektrochemicznym formowaniu ogniw baterii, procesach elektrolizy lub w ładowaniu pojazdów. Samo przełączenie kierunku działania w opisywanej serii trwa mniej niż 1 ms. W obu trybach konwersji, sprawność dochodzi do ok. 93%, a współczynnik THD ma wartość mniejszą niż 3%. Urządzenia mogą być łączone równolegle w celu zwiększenia mocy systemu (także w trybie 3-fazowym). Komunikacja z urządzeniem odbywa się za pomocą protokołu CANBUS lub MODBus.

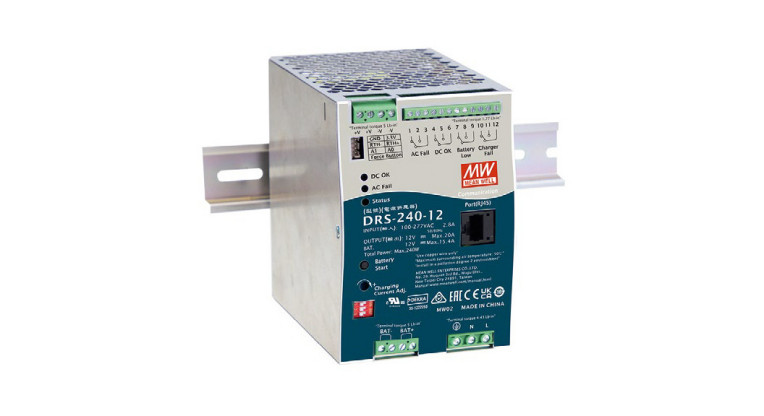

Seria zasilaczy buforowych DRS

Seria zasilaczy buforowych DRS jest najbardziej rozwiniętą serią zasilaczy buforowych AC/DC producenta MEAN WELL. Zasilacz, UPS stałonapięciowy i ładowarka akumulatora – to wszystko w jednej obudowie, rozbudowane o interfejs komunikacyjny MODBus lub CANBus oraz przekaźniki statusu. Dzięki interfejsowi komunikacyjnemu ustawia się m.in. napięcie wyjściowe, wartości dla krzywej ładowania, czasy reakcji i pracy. Poza tym można odczytać m.in. aktualny prąd wyjściowy, temperaturę pracy, informację o alarmach i błędach. Proces komunikacji z zewnętrznym urządzeniem dobrze opisany jest w podręczniku użytkownika. Poza funkcjami kontrolnymi, zasilacz wyposażony jest w różne zabezpieczenia, np. bateria chroniona jest przed podłączeniem w odwrotnej polaryzacji oraz przed całkowitym rozładowaniem. Zewnętrznym potencjometrem można regulować prąd ładowania, dzięki czemu istnieje możliwość współpracy z akumulatorami o różnej pojemności. Montowane na szynę DIN urządzenia dostępne są w dwóch wariantach mocy: 240 W i 480 W oraz trzech wariantach napięcia: 12 V, 24 V i 48 V.

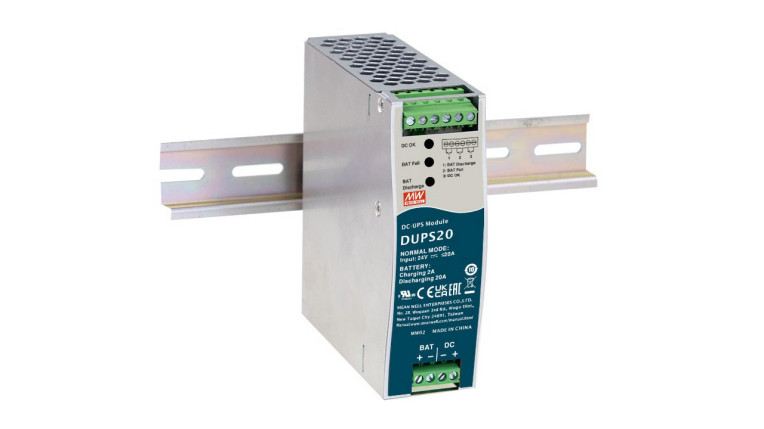

Seria modułów buforowych DUPS

Jeżeli instalacja wyposażona jest już w zasilacz AC/DC, a nie posiada on funkcji buforowych, to istnieje możliwość rozbudowania jej za pomocą modułu buforowego DUPS. Moduł jest umieszczony za zasilaczem pierwotnym AC/DC. Napięcie na wejściu i wyjściu modułu są takie same – należy o tym pamiętać w kontekście prawidłowego utrzymania stanu baterii. Jest ona ładowana stałym prądem ładowania o wartości 2 A, a przy współpracy z modułem jej pojemność może wynosić od 4 do 135 Ah. Podobnie jak zasilacz DRS, moduł DUPS także chroni baterię przed głębokim rozładowaniem, odłączając ją po odpowiednim spadku napięcia. Prosta kontrola stanu zasilania może odbywać się za pomocą kilku przekaźników umieszczonych na froncie urządzenia: BAT Discharge, BAT FAIL, DC OK. Ważnym aspektem w projektowaniu systemu zasilania jest zauważenie, że opisywany moduł buforowy DUPS nie posiada wbudowanej przetwornicy DC/DC na wyjściu, regulującej napięcie do "równych" 24 V. Takie urządzenie należy dodać do systemu, np. z serii DDR lub serii RSD producenta MEAN WELL.
