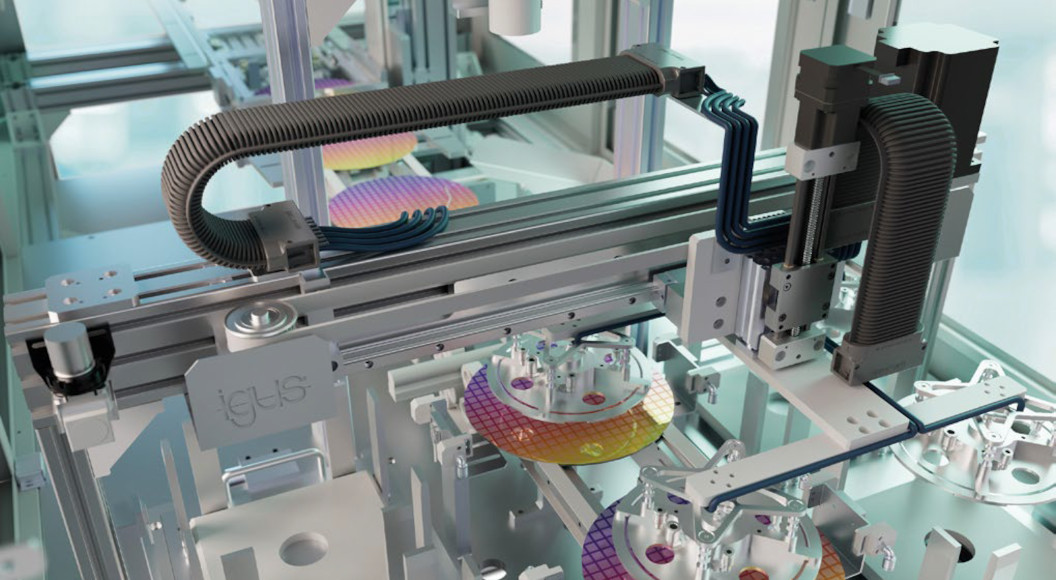

Drobne wyładowania elektrostatyczne (ESD) są niewidoczne dla oka, ale mogą uszkodzić wrażliwe produkty w produkcji półprzewodników i elektroniki. Dlatego ważne jest, aby wszystkie elementy maszyn używane w pobliżu tych produktów były zabezpieczone przed wyładowaniami elektrostatycznymi. Nie jest to jednak oczywiste przy prowadzeniu kabli zasilających i do transmisji danych, ponieważ generalnie nie są one rozpraszające. "Wielu konstruktorów stosuje specjalne rodzaje ekranowania, ale marnuje to cenną przestrzeń w pomieszczeniach czystych", informuje Kira Weller, manager produktu e-prowadników i ekspert ds. pomieszczeń czystych w igus. Równie niepraktyczną alternatywą jest zachowanie dużej odległości od produktu, co także może prowadzić do problemów z przestrzenią. Aby rozwiązać ten dylemat, firma igus opracowała nową wersję kompatybilnego z pomieszczeniami czystymi prowadnika kablowego e-skin soft: e-skin soft ESD. To kompaktowy prowadnik kablowy, który dzięki dodatkom w materiale jest jednocześnie odporny na ścieranie i rozprasza ładunki elektrostatyczne. Ładunki elektrostatyczne mogą być rozpraszane przez uchwyty montażowe, podobnie jak w przypadku piorunochronu. Weller dodaje: "Nowy prowadnik kablowy zmienia zasady gry dla konstruktorów, ponieważ może być używany blisko produktu bez dodatkowego ekranowania".
Zajmujący niewiele miejsca e-prowadnik pozwala na małe promienie gięcia
e-skin soft ESD ma kompaktową konstrukcję i wymaga bardzo niewielkiej przestrzeni montażowej. Składa się z górnej i dolnej części, które tworzą zamkniętą obudowę rurową, która bezpiecznie obejmuje węże, przewody i media. Jest on wykonany z autorskiego, wysokowydajnego tworzywa sztucznego, które pozwala na uzyskanie małego promienia gięcia wynoszącego 55 mm. Wysokość wewnętrzna, w zależności od wersji, wynosi 20 mm, 24 mm, 28 mm i 40 mm, a szerokość wewnętrzna 33 mm, 48 mm, 68 mm i 85 mm. Kolejną cechą, która czyni go wyjątkowym jest owalna geometria i zdefiniowana sztywność, e-skin soft ESD może również realizować długości samonośne — w przeciwieństwie do konwencjonalnych peszli. Dodatkowe prowadzenie staję się więc zbędne. Ponadto, prowadnik kablowy jest wyjątkowo wytrzymały i osiąga żywotność ponad 20 mln podwójnych cykli.
W drodze do najwyższego poziomu czystości – ISO klasa 1
e-skin soft ESD spełnia najbardziej rygorystyczne wymagania dotyczące pomieszczeń czystych. "Wysokowydajne tworzywo sztuczne jest wyjątkowo odporne na ścieranie, dzięki czemu podczas pracy nie powstają żadne cząsteczki — nawet podczas szybkich ruchów", podkreśla Weller. Cząsteczki z kabli również nie mogą się wydostać, ponieważ górną i dolną część można połączyć ze sobą, tworząc zamkniętą rurę na zasadzie zamka błyskawicznego. "Gwarantuje to zarówno przydatność do pomieszczeń czystych, jak i szybkie wypełnianie oraz konserwację kabli", mówi Kira Weller. Nowy prowadnik kablowy przeszedł już testy w wewnętrznym laboratorium pomieszczeń czystych w Kolonii, które zostały przeprowadzone wspólnie z Instytutem Inżynierii Produkcji i Automatyzacji Fraunhofera (IPA) z bardzo dobrymi wynikami. Oficjalna certyfikacja wejdzie w życie w nadchodzących tygodniach.
Więcej informacji na temat e-skin soft ESD i innych prowadników kablowych ESD firmy igus można znaleźć tutaj: https:// www.igus.pl/prowadniki-kablowe/nowosci/e-skin-soft-esd
