16-bitowe generatory AWG na szynę PCIe x4 o szybkości próbkowania do 125 MSps

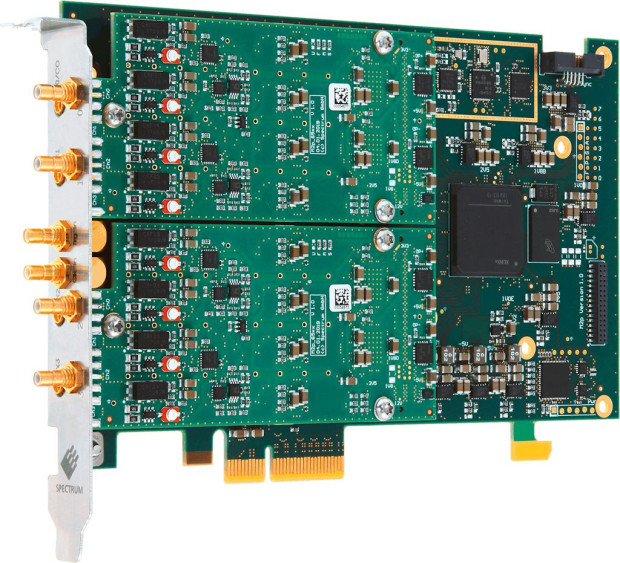

Firma Spectrum Instrumentation powiększa ofertę aparatury pomiarowej o 6 nowych generatorów AWG o optymalnie dobranej jakości sygnału, gabarytach i cenie. Generatory serii M2p.65xx zawierają najnowsze 16-bitowe przetworniki C/A i szybki interfejs PCIe x4 o przepustowości do 700 MBps. Są produkowane w postaci kart o długości 168 mm, mieszczących się w większości komputerów PC. Występują w wariantach zawierających 1, 2 lub 4 kanały pracujące z szybkością próbkowania 40 lub 125 MSps.

Każdy z kanałów pracuje z własnym przetwornikiem C/A i stopniem wyjściowym. Do wyposażenia tych kart należą też 4 wyjścia uniwersalne do dowolnego zastosowania. Generatory M2p.65xx mogą być wykorzystane do wytwarzania przebiegów o częstotliwości od 1 do 60 MHz i amplitudzie do ±6 V przy impedancji obciążenia 1 MΩ (±3 V @ 50 Ω).

Znajdują zastosowanie w aparaturze ultradźwiękowej, laserach, radarach/lidarach, motoryzacji, medycynie i pracach laboratoryjnych, umożliwiając generowanie długich sekwencji przebiegów dzięki dużej wbudowanej pamięci o pojemności 512 MS. Możliwa jest tu praca w różnych trybach, np. z pamięcią segmentowaną, co pozwala na zapętlenie sekwencji lub przełączanie pomiędzy kilkoma sekwencjami.

Do aplikacji pracujących w pętli, wymagających połączenia generatorów AWG z digitizerami, oferowane przez firmę Spectrum moduły Star-Hub piggy-back zapewniają synchronizację do 16 różnych produktów klasy M2p. Nowe generatory serii M2p.65xx nadają się doskonale do współpracy z 16-bitowymi digitizerami serii M2p.59xx, wprowadzonymi na rynek w 2018 roku.

Digitizery te występują w wersjach zawierających od 1 do 8 kanałów o szybkości próbkowania od 20 do 125 MSps. Moduł Star-Hub zapewnia dystrybucję sygnałów zegarowych i wyzwalania do poszczególnych kanałów, zapewniając ich zsynchronizowaną pracę. Systemy Star-Hub nadają się też do zastosowań tam, gdzie zachodzi potrzeba równoczesnego stymulowania wielu punktów testowych lub matrycy czujników różnymi sygnałami testowymi.

Do generatorów serii M2p.65xx producent oferuje darmowy pakiet programowy ze sterownikami dla języków programowania C++, VB.NET, C#, J#, Delphi, Java i Python oraz dla środowisk LabView i Matlab. Alternatywnie, użytkownik może korzystać z własnego oprogramowania firmy Spectrum, SBench 6 Professional. Karty M2p.65xx są objęte 5-letnią gwarancją.
