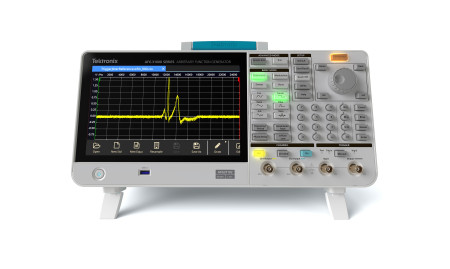

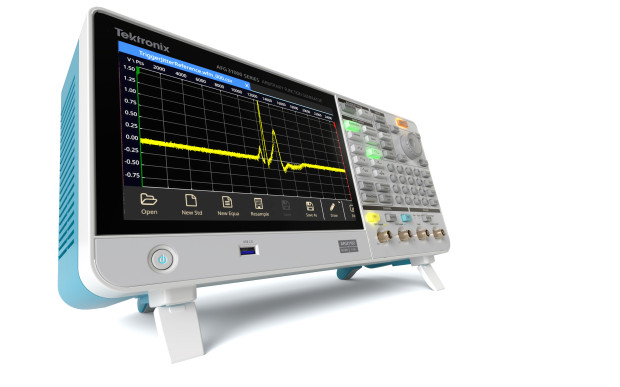

Generatory arbitralne firmy Tektronix z 9-calowym ekranem dotykowym

RS Components wprowadził do oferty gamę generatorów arbitralnych AFG31000 firmy Tektronix. Mają one duży 9-calowy ekran dotykowy, który umożliwia przybliżenie obszarów przebiegu z zachowaniem wysokiego poziomu szczegółowości. Wszystkie powiązane ustawienia i parametry można wyświetlić na pojedynczym ekranie za pośrednictwem menu w postaci drzewka. Intuicyjny interfejs użytkownika umożliwia dotykanie ekranu i przesuwanie po nim palcem w celu przeglądania, wyszukiwania, wybierania i edytowania ustawień, co skraca czas potrzebny na nauczenie się obsługi.

Ekran przebiegu reaguje na zmiany w zakresie częstotliwości, amplitudy, kształtu przebiegu i impedancji testowanego urządzenia w czasie rzeczywistym. Poza standardowymi trybami roboczymi generatorów AFG urządzenia serii AFG31000 oferują tryb zaawansowany, który umożliwia programowalne sekwencjonowanie przebiegu.

W tym trybie w generatorach o pamięci przebiegów do 128 mln punktów można wydzielić maksymalnie 256 pozycji. Użytkownicy mogą przeciągać i upuszczać długie przebiegi lub wiele przebiegów w układzie sekwencyjnym i definiować sposób ich przesyłania. Dla inżynierów wymagających długich, niepowtarzających się przebiegów lub wielu przebiegów o złożonej synchronizacji seria AFG31000 stanowi znacznie bardziej elastyczną alternatywę w porównaniu do drogich generatorów przebiegów arbitralnych (AWG).

Kolejną nową funkcją dostępną w urządzeniach z serii AFG31000 jest narzędzie ArbBuilder, które umożliwia tworzenie i edytowanie przebiegów arbitralnych za pomocą szablonów i edytora równań, co eliminuje konieczność używania komputera do ich tworzenia i przesyłania. Przebiegi można również rejestrować za pomocą oscyloskopu i zapisywać jako pliki w formacie .csv, a następnie przesyłać bezpośrednio do generatora AFG za pomocą narzędzia ArbBuilder.
