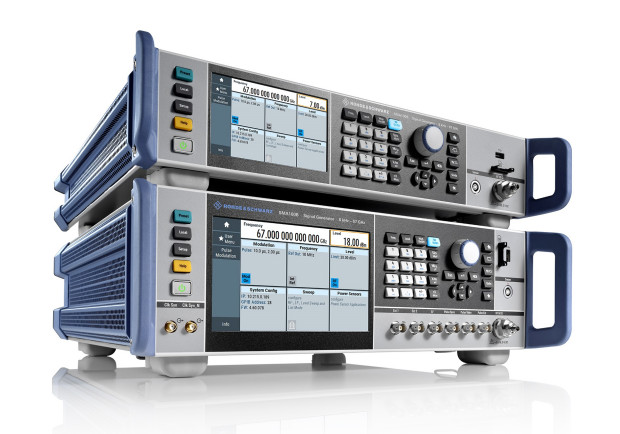

Generator sygnałów mikrofalowych Rohde & Schwarz SMA100B w wersji o paśmie 67 GHz

Generator sygnałów mikrofalowych SMA100B firmy Rohde & Schwarz jest obecnie dostępny w nowej wersji o paśmie rozszerzonym do 67 GHz (72 GHz w trybie overrange). Przyrząd ten cechuje się najmniejszymi szumami fazowymi SSB i dużą mocą wyjściową przy równocześnie bardzo małej zawartości harmonicznych

Znajduje zastosowanie w aplikacjach wojskowych i lotniczych, systemach komunikacji bezprzewodowej i w przemyśle półprzewodnikowym do charakteryzacji komponentów, modułów i systemów mikrofalowych. Dzięki bardzo małym szumom fazowym może generować czyste sygnały mikrofalowe o szumie fazowym SSB na poziomie –120 dBc/Hz (40 GHz, offset 20 kHz). Może pracować jako idealny oscylator LO podczas integrowania i testowania systemów radarowych.

Na częstotliwościach mikrofalowych tłumienie wprowadzane przez kable i adaptery testowe nabiera dużego znaczenia. SMA100B oferuje różne stopnie wyjściowe do skompensowania tych strat. Użytkownik może dokonać upgrade’u wpisując kod z klawiatury, bez konieczności wysyłania generatora do serwisu. Dzięki opcji ultra high output power, przyrząd jest w stanie zapewnić dużą moc wyjściową przy ekstremalnie małym poziomie harmonicznych. Opcja pozwala uzyskać moc wyjściową do 27 dBm @ 25 GHz. W przypadku nowego modelu 67 GHz jest to maksymalnie 23 dBm @ 40 GHz oraz maksymalnie 17 dBm @ 67 GHz.

SMA100B umożliwia płynną regulację mocy wyjściowej w zakresie ponad 70 dB bez pojawiania się przepięć na wyjściu. Po zainstalowaniu opcji ultra high output power, przyrząd nadaje się idealnie do pomiaru krzywej wzmocnienia oraz wyjściowego punktu nasycenia komponentów dużej mocy, np. wzmacniaczy GaN czy też wzmacniaczy z falą bieżącą (TWTA) wykorzystywanych w satelitach.

Obecnie generatory serii SMA100B są dostępne w wariantach o paśmie 31,8 GHz, 40 GHz, 50 GHz i 67 GHz.
