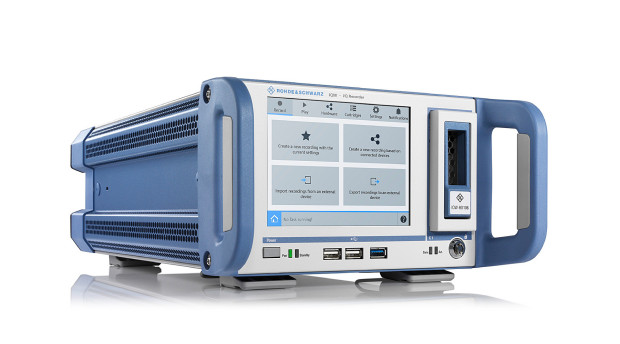

Rejestrator laboratoryjny sygnału I/Q o paśmie 200 MHz i szybkości próbkowania 250 MSps
We współpracy ze średniej klasy analizatorem sygnałów i generatorem, nowy szerokopasmowy rejestrator IQW100 firmy Rohde & Schwarz pozwala na symulowanie w warunkach laboratoryjnych sygnałów ze świata rzeczywistego. Jego typowe zastosowania obejmują rejestrowanie sygnałów EME i GNSS oraz sygnałów z rozgłośni telewizyjnych i systemów telekomunikacyjnych. IQW100 umożliwia rejestrowanie i odtwarzanie cyfrowych sygnałów I/Q w paśmie do 200 MHz i zapewnia szybkość próbkowania do 250 MSps. Stanowi tańszą wersję wcześniejszego high-endowego modelu IQW o parametrach 512 MHz/640 MSps, wprowadzonego na rynek w 2018 roku.
Dzięki IQW100, użytkownicy mogą zapisywać sygnały zarejestrowane za pomocą analizatora w dowolnym środowisku pracy, a następnie odtwarzać je za pomocą generatora. Sygnały rejestrowane przez analizator są przesyłane do IQW100 za pomocą standardowego interfejsu cyfrowego i zapisywane w postaci danych IQ. W celu regeneracji zapisanego sygnału, dane są powtórnie transmitowane przez ten sam interfejs I/Q i trafiają do generatora sygnałowego. Szerokość pasma, wynosząca 160 MHz i szybkość próbkowania do 200 MSps są wystarczające w przypadku sygnałów WLAN/WiFi oraz wszystkich obecnych standardów komunikacji mobilnej, wykorzystywanych komercyjnie.
Do współpracy z rejestratorem IQW100 polecany jest analizator sygnałów/widma FSW oraz generator sygnałów wektorowych SMW200A. Oprócz standardowego dla urządzeń R&S cyfrowego interfejsu I/Q, rejestrator IQW100 został też wyposażony w szybki interfejs HS DIG IQ, wspierany przez analizatory i generatory klasy high-end.
Rejestratory IQW i IQW100 są standardowo wyposażone w interfejs LAN i obsługują komendy SCPI. Mogą być też obsługiwane zdalnie przez graficzny interfejs użytkownika w przeglądarce internetowej, automatycznie adaptujący się do rozmiarów ekranu. Alternatywnie, przyrząd może być obsługiwany w tradycyjny sposób za pomocą wbudowanego ekranu dotykowego TFT 5,7”.
