Dwuportowy, ręczny analizator sieci wektorowych na pasmo 26,5 GHz z funkcją analizy kabli i anten

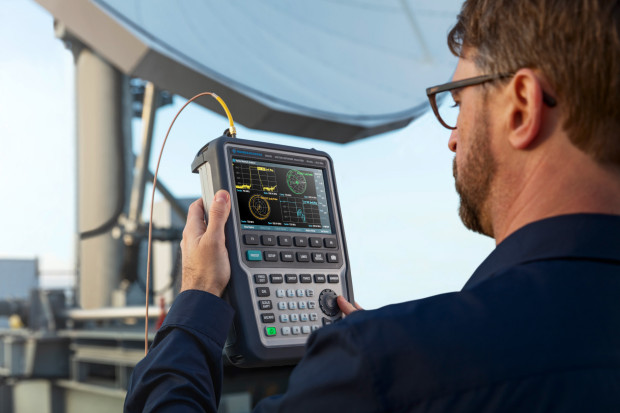

Rohde & Schwarz wprowadza do oferty dwuportowy, ręczny analizator sieci wektorowych o paśmie 26,5 GHz, wyposażony w funkcje analizy kabli i anten oraz pomiaru parametrów macierzy rozproszenia. Analizator R&S ZNH jest łatwy w obsłudze i konfiguracji oraz charakteryzuje się małymi gabarytami, pozwalającymi na prowadzenie pomiarów w terenie.

Model ZNH ułatwia identyfikację i naprawę wadliwych kabli w.cz. i komponentów systemów komunikacyjnych. Pozwala mierzyć charakterystyki komponentów w zakresie częstotliwości do 26,5 GHz, zarówno przy pracach laboratoryjnych, jak i w terenie. Realizuje pełne, 2-portowe pomiary parametrów S. Wbudowany tłumik krokowy na obu portach wejściowych zapewnia ochronę przed przeciążeniem. Architektura z czterema odbiornikami pozwala na prowadzenie pełnej kalibracji UOSM (Unknown through – Open – Short – Match).

ZNH charakteryzuje się niskim poziomem szumów (0,0025 dB RMS), zakresem dynamiki wynoszącym 100 dB i maksymalną mocą wyjściową 0 dBm. Dodatkowe opcje miernika mocy, pomiarów impulsowych, wave ratio i wave quantities umożliwiają szybkie testowanie systemów radarowych i satelitarnych. Opcje te mogą być odblokowane w wewnętrznym oprogramowaniu za pomocą kodu.

Analizator jest chłodzony pasywnie. Charakteryzuje się małą masą i małymi gabarytami, długim czasem pracy na akumulatorze i wygodną obsługą. Szeroko rozstawione, duże przyciski umożliwiają jego obsługę w rękawiczkach, co jest przydatne podczas pracy w terenie. 7-calowy wyświetlacz z ekranem dotykowym multi-touch pozwala na obsługę przyrządu za pomocą gestów, podobnie jak w smartfonach.

ZNH jest łatwy w obsłudze. Początkujący użytkownicy mogą obsługiwać go nawet bez wcześniejszego przeszkolenia. Funkcja kreatora umożliwia wstępną konfigurację sekwencji testowych, zmniejszając liczbę błędów. Darmowe oprogramowanie InstrumentView i MobileView umożliwia przesyłanie wyników pomiarów prowadzonych w terenie bezpośrednio do laboratorium.
