Generator sygnałów wektorowych na zakres 100 kHz...44 GHz o paśmie modulacji 1 GHz

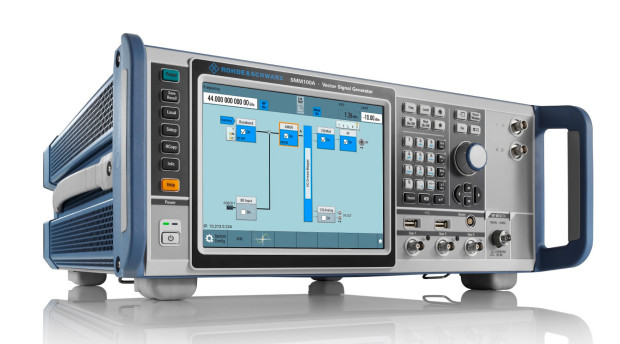

Producenci najnowocześniejszych urządzeń 5G, chcący przetestować cały zakres częstotliwości pracy 5G NR FR1 i FR2, spodziewają się wykonać to za pomocą pojedynczego generatora sygnału. Umożliwia to nowy generator sygnałów wektorowych SMM100A firmy Rohde&Schwarz, prezentujący charakterystyki w.cz. w całym zakresie częstotliwości od 100 kHz do 44 GHz. Obejmuje on wszystkie pasma używane przez dowolne standardy bezprzewodowe, w tym LTE i 5G NR, a także najnowsze standardy WLAN Wi-Fi 6 i Wi-Fi 6E (do 7,125 GHz). Maksymalna szerokość pasma modulacji, wynosząca 1 GHz, spełnia wymogi najbardziej wymagających standardów bezprzewodowych, takich jak IEEE 802.15.4z Ultra-Wideband (HRP-UWB).

SMM100A oferuje maksymalną moc wyjściową +18 dBm, eliminując potrzebę stosowania zewnętrznych wzmacniaczy. Duża szerokość pasma modulacji oraz małe współczynniki EVM i ACPR zapewniają wysoką jakość sygnału i powtarzalne wyniki testów. Przyrząd jest dostępny w 6 wariantach o maksymalnej częstotliwości pracy od 6 GHz do 44 GHz i szerokości pasma modulacji od 120 MHz do 1 GHz. Użytkownicy mogą w każdej chwili wykonać upgrade poprzez wprowadzenie kodu. Dostępne są tryby pracy zarówno generowania sygnałów w czasie rzeczywistym z wykorzystaniem wewnętrznego generatora baseband, jak i ARB, umożliwiający wytwarzanie przebiegów definiowanych za pomocą oprogramowania symulacyjnego WinIQSIM2. SMM100A zawiera dużą wewnętrzną pamięć ARB o pojemności 2 G próbek i zapewnia maksymalną szybkość próbkowania 1,2 GSps. W zastosowaniach produkcyjnych zaletą jest tryb szybkiego przełączania sekwencji testowych Multi-Segment.

Dzięki wbudowanemu rejestratorowi makr SCPI, użytkownicy mogą łatwo tworzyć programy do zdalnego sterowania. Ponadto, mogą uruchamiać skrypty Matlab lub Python kompatybilne nie tylko z modelem SMM100A, ale również z większością dostępnych obecnie generatorów sygnałowych wektorowych z oferty Rohde & Schwarz.
