Mobilny analizator widma czasu rzeczywistego z wbudowanym laptopem

Analiza widma w czasie rzeczywistym przyspiesza i upraszcza zadania pomiarowe oraz procesy produkcyjne i badawcze. Czynnikami decydującymi o wyborze konkretnego modelu są nie tylko przepustowość w czasie rzeczywistym, współczynnik POI i prędkość przemiatania, ale też wymiary przyrządu, zakres analizy oraz dodatkowe oprogramowanie.

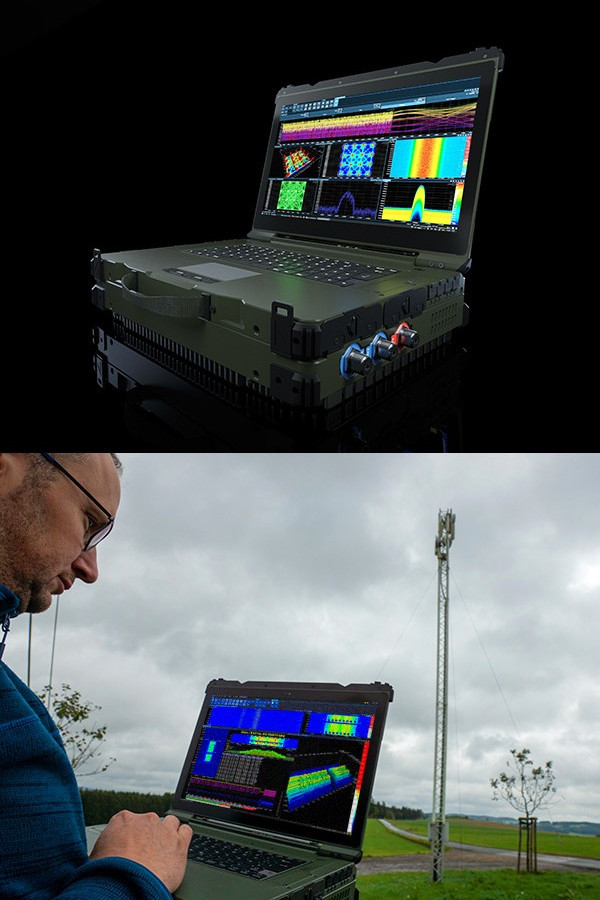

Firma Aaronia opracowała przenośny analizator widma czasu rzeczywistego SPECTRAN V6 MIL, charakteryzujący się równocześnie znakomitymi parametrami, dużą niezawodnością i małymi gabarytami, ułatwiającymi pracę w terenie. Jego obudowa została wykonana z wysokiej jakości stopu, zapewniającego dużą odporność na upadki. Uszczelka chroni wewnętrzne obwody przed kurzem, wodą i wilgocią. Analizator jest odporny na temperaturę otoczenia od -20 do +60°C, co potwierdza certyfikacja MIL-STD-810G. Charakteryzuje się stopniem ochrony IP65.

SPECTRAN V6 oferuje pasmo czasu rzeczywistego 2 x 245 MHz (dla strumieni I/Q), osiągalne dotąd wyłącznie w analizatorach stacjonarnych. Szybkość przemiatania przekracza 1 THz/s. Oznacza to, że cały zakres częstotliwości wejściowych do 6 GHz może być przeskanowany w czasie krótszym niż 5 ms, co odpowiada częstotliwości aktualizacji przebiegu 200 Hz. Niezwykle krótki czas POI (Probability Of Intercept), wynoszący 10 ns, umożliwia rejestrację sygnałów 100-, a nawet 1000-krotnie krótszych niż w przypadku konwencjonalnych analizatorów widma czasu rzeczywistego klasy kompaktowej. Zwykle graniczną wartością jest dla nich impuls o czasie trwania od 10 do 100 µs przy 100-procentowym prawdopodobieństwie wykrycia. Opcjonalnym wyposażeniem jest generator sygnałów wektorowych o paśmie 120 lub 245 MHz.

Uzupełnieniem systemu jest pełnoprawny laptop z systemem Windows, mikroprocesorem Xeon E-2176, 64 GB pamięci RAM, kartą graficzną NVIDIA GTX 1050, dyskiem systemowym SSD 1 TB i pamięcią masową SSD o pojemności 2 TB lub 8 TB. Eliminuje on potrzebę przenoszenia dodatkowego komputera przy pracy w terenie.

SPECTRAN V6 MIL jest dostarczany wraz z preinstalowanym oprogramowaniem RTSA-Suite PRO - jednym z najbardziej funkcjonalnych i wszechstronnych pakietów do  analizy widma, dostępnych obecnie na rynku. Jego modułowa struktura i opcjonalne licencjonowanie poszczególnych funkcji dodatkowych, umożliwiają dokładne dopasowanie do potrzeb użytkownika. RTSA-Suite PRO pozwala na przeszukiwanie całego pasma od 10 MHz do 6 GHz w najkrótszym możliwym czasie z superszybkim przemiataniem. Umożliwia wyświetlanie i analizowanie sygnałów w czasie rzeczywistym na wiele różnych sposobów, pozwalając na wykrycie nawet najkrótszych sygnałów, które następnie można zlokalizować za pomocą anteny kierunkowej.

Tak wyposażony mobilny analizator widma jest predestynowany do zastosowań wojskowych i wszelkiego rodzaju kontrinwigilacji. Niezwykle mały współczynnik POI ułatwia np. śledzenie ukrytych mikrofonów, podsłuchów i innych urządzeń monitorujących. W środowisku przemysłowym system nadaje się idealnie m.in. do mobilnej diagnostyki w czasie rzeczywistym problemów związanych z połączeniem i martwych punktów, które można udokumentować na zintegrowanym laptopie ze zwykłymi aplikacjami biurowymi. Za pomocą SPECTRAN V6 MIL można również prowadzić testy kompatybilności EMC oraz pomiary w zastosowaniach przemysłowych i laboratoryjnych.

Dostępne opcje i rozszerzenia:

• rozszerzenie pasma do 8 GHz (w przygotowaniu wersje 18 GHz, 26,5 GHz i 44 GHz),
• precyzyjna podstawa czasu z oscylatorem OCXO o stabilności 5 ppb (0,005 ppm),
• niskoszumowy przedwzmacniacz z trybem bypass,
• odbiornik GPS z zewnętrzną anteną,
• dodatkowy dysk SSD.
