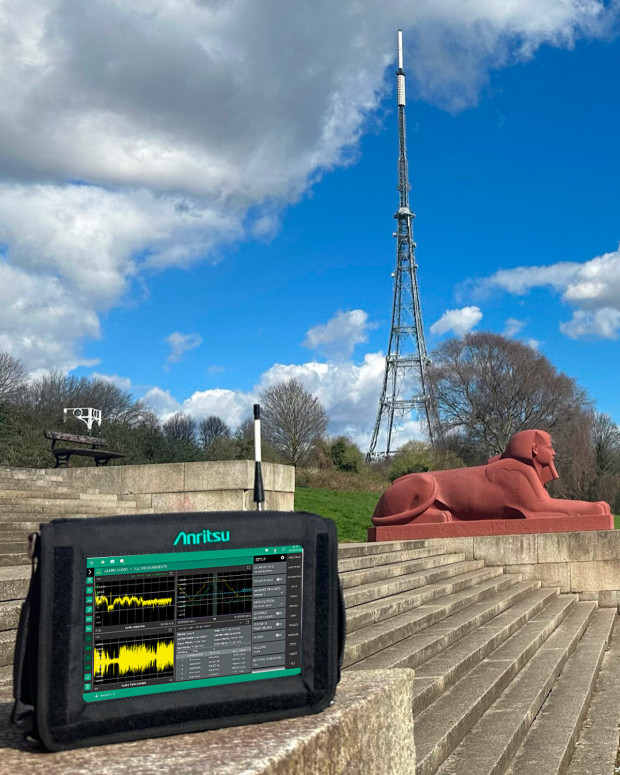

Wielofunkcyjny analizator widma Field Master MS2080A w wersji o paśmie do 6 GHz
Firma Anritsu zmodyfikowała wielofunkcyjny analizator widma Field Master MS2080A, łączący 9 przyrządów pomiarowych w jednej obudowie. Zakres zastosowań nowego wariantu obejmuje systemy komunikacji satelitarnej, sieci telefonii komórkowej, usługi lokalizacji oraz aplikacje naukowe i medyczne. Przyrząd może być przydatny podczas prac instalacyjnych i serwisowych, pozwalając na analizowanie zakłóceń i intermodulacji, wpływających na szybkość transmisji danych.
Nowy Field Master MS2080A pracuje w szerszym zakresie częstotliwości do 6 GHz i charakteryzuje się dużą szybkością przemiatania, wynoszącą 45 GHz/s oraz dokładnością amplitudy ±1 dB. Oferuje funkcję demodulacji dźwięku AM/FM. Zawiera wbudowany analizator kabli i anten, miernik mocy i analizator transmisji 5G/LTE, dzięki czemu nadaje się idealnie podczas analizy starszych, jak i nowych sieci komunikacji bezprzewodowej.
Równocześnie z wprowadzeniem modelu MS2080A o rozszerzonym paśmie, firma Anritsu ogłasza nową opcję pomiaru jakości modulacji AM/FM do wszystkich analizatorów rodziny Field Master. Umożliwia ona przeprowadzanie pełnej charakterystyki nadajników, zgodnie z wymogami odpowiednich norm. Prezentuje na jednym ekranie m.in. widmo w.cz. i widmo sygnału audio wraz z jakością modulacji i wartościami zniekształceń.
Opcjonalny analizator RTSA zapewnia analizę widma w czasie rzeczywistym z prawdopodobieństwem przechwycenia (POI) wynoszącym 2 µs. Charakteryzuje się pasmem analizy do 40 MHz i współczynnikiem DANL <-150 dBm, dzięki czemu doskonale nadaje się do przechwytywania trudnych do zidentyfikowania sygnałów nieciągłych i modulowanych cyfrowo. Funkcja spektrogramów umożliwia identyfikację, rejestrowanie i prezentowanie sygnałów nieregularnych i dryfujących.
MS2080A oferuje pełen zakres pomiarów 5G FR1 do obsługi stacji bazowych 5G New Radio (NR) i LTE. Umożliwia pełnokanałowe mapowanie pokrycia do testów Over-the-Air (OTA), oparte na pomiarze mocy i jakości modulacji 5G/LTE. Funkcja analizy przemiatania z bramkowaniem pozwala na pomiar jakości nadajników w celu dokładnej weryfikacji nośnych FR1 o szerokości pasma 100 MHz.
MS2080A to analizator o dużej wytrzymałości mechanicznej, doskonale sprawdzający się w najtrudniejszych warunkach pracy. Jest jedynym przyrządem w swojej klasie, zapewniającym ciągłą ochronę przed przeciążeniem wejścia RF w zakresie do 5 W, zapobiegając kosztownym uszkodzeniom sekcji wejściowej. Ma to znaczenie podczas pracy np. w pobliżu nadajników dużej mocy. Duży, 10-calowy wyświetlacz o rozdzielczości 1280 x 800 pikseli spełnia wymogi specyfikacji IK08 w zakresie odporności na uderzenia. Futerał o stopniu ochrony IP52 zapewnia ochronę przyrządu podczas transportu oraz w deszczu.
