Wysokonapięciowy oscyloskop 4-kanałowy z wejściami o izolacji do 2 kV

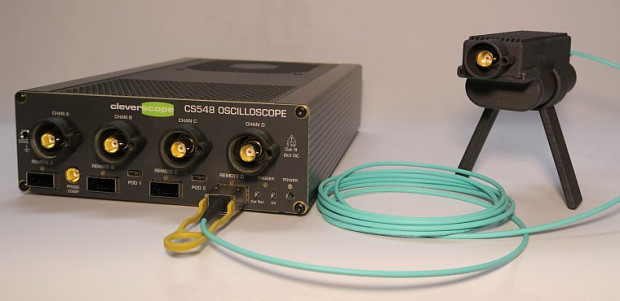

CS548 to 4-kanałowy oscyloskop z izolacją do 2 kV_DC, zaprojektowany do zastosowań w aplikacjach wymagających dużego współczynnika CMRR - zwłaszcza w elektronice dużej mocy. Zawiera też 4 wejścia Remote, przeznaczone do współpracy z digitizerem CS1200, zapewniającym izolację do ponad 30 kV, 8 wejść cyfrowych, generator sygnałowy DC...65 MHz (mogący być wykorzystywany np. do badania odpowiedzi częstotliwościowej) oraz funkcje dekodowania protokołów, matematyczne, analizy widma i badania kompatybilności EMC.

Przy współpracy z digitizerem CS1200, maksymalna długość kabla sygnałowego może wynosić nawet 30 m. Istnieje możliwość łączenia do 4 oscyloskopów w ramach jednego 16-kanałowego systemu akwizycji danych ze strumieniową transmisją do HDD oraz funkcjami matematycznymi, statystycznymi i dekodowania protokołów. Producent oferuje do modelu CS548 zestaw izolowanych modułów testowych CS1302... CS1305, CS1133 i CS1070 do generowania sygnałów cyfrowych i arbitralnych sekwencji impulsów, pomiaru natężenia prądu za pośrednictwem rezystorów bocznikowych, pomiaru wysokiego napięcia, rejestrowania sygnałów wolnozmiennych oraz generowania sygnałów analogowych w paśmie do 50 MHz o parametrach do 36 Vpp, 1 A.

Pozostałe parametry:

• szybkość próbkowania: 500 MSps,
• pojemność wewnętrznej pamięci: 500 M próbek,
• jitter: 300 fs rms,
• CMRR: 100 dB @ 50 MHz,
• rozdzielczość: 14 bitów,
• zakres dynamiczny: 100 dB,
• pasmo analogowe: 200 MHz,
• pojemność wejściowa/izolacji: 22 pF/20 pF,
• zakresy pomiarowe: ±0,8 V (rozdzielczość 100 µV, ±8 V (rozdzielczość 1 mV),
• szum: 200 µV rms (dla zakresu ±0,8 V).
