Modułowy 2-portowy analizator VNA o paśmie 43,5 GHz

Anritsu wprowadza na rynek modułowy, 2-portowy wektorowy analizatory sieci (VNA) ShockLine ME7869A, mogący prowadzić pomiary parametrów S na odległość nawet do 100 m. Występuje on w 3 wariantach, różniących się maksymalną częstotliwością pracy: do 8 GHz, 20 GHz i 43,5 GHz. Jest analizatorem tanim, łatwym w obsłudze i elastycznym, mogącym znaleźć wiele zastosowań związanych z testowaniem anten w sektorze komercyjnym i wojskowym.

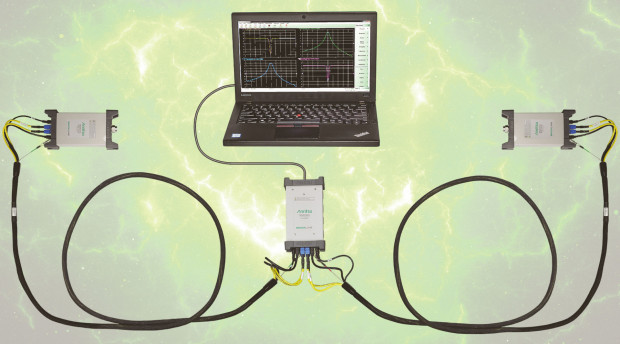

ME7869A łączy się z dwoma jednoportowymi analizatorami VNA MS46131A, z których każdy może być bezpośrednio podłączany do testowanej anteny. Długość kabla do każdego modułu VNA może być taka sama lub różna, w zależności od zastosowania. Eliminuje to potrzebę stosowania długich kabli koncentrycznych w.cz., które powodują duże straty oraz niestabilność fazy i amplitudy. Taka konstrukcja pozwala na prowadzenie dokładnych i powtarzalnych pomiarów anten na duże odległości, na przykład w komorach bezechowych i na poligonach testowych anten.

Opracowana przez Anritsu technika synchronizacji PhaseLync umożliwia synchronizację faz między dwoma analizatorami MS46131A na odległość do 100 metrów. Poprawia to zakres dynamiki i stabilność pomiarów parametrów S, eliminując potrzebę stosowania długich kabli sygnałowych. Kolejną ważną zaletą jest moduł sterujący MN25132A, pozwalający na znaczne uproszczenie instalacji. Działa on jako złącze do kabli i dostarcza zasilanie do dwóch analizatorów MS46131A, eliminując konieczność podłączania oddzielnych zasilaczy. Moduł sterujący łączy również dwa analizatory VNA z laptopem z oprogramowaniem ShockLine.
