Oscyloskopy o 10-bitowej rozdzielczości pionowej i dużej pamięci wewnętrznej

Rohde & Schwarz dodaje do oferty dwie nowe serie oscyloskopów o 10-bitowej rozdzielczości pionowej: RTM3000 i RTA4000. Oscyloskopy serii RTA4000, nadające się idealnie do analizy protokołów szeregowych, oferują wewnętrzną pamięć akwizycji o pojemności do 1 GS. Oscyloskopy serii RTM3000 występują w wersjach 2- i 4-kanałowych o paśmie analogowym 100, 200, 350, 500 i 1000 MHz.

Zostały wyposażone w 10-bitowy przetwornik A/C o szybkości próbkowania do 5 GSps, a każdy z modeli oferuje pamięć akwizycji danych o pojemności 40 MS (80 MS w trybie z przeplotem) na kanał z opcjonalną pamięcią segmentowaną 400 MS.

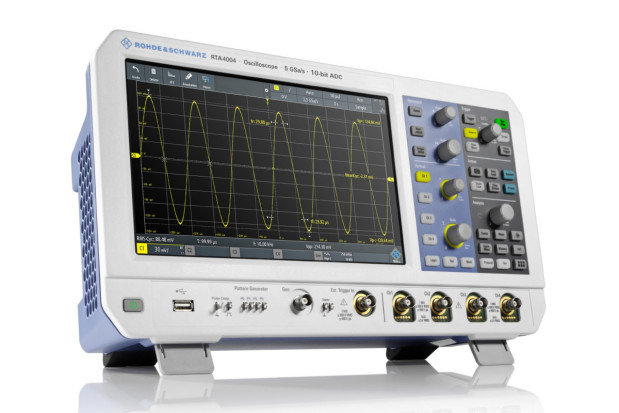

Jest to od 8x do 20x więcej niż w przypadku najlepszych przyrządów tej klasy z oferty innych producentów. Oscyloskopy serii RTA4000 występują wyłącznie w wersjach 4-kanałowych o paśmie analogowym 200, 350, 500 i 1000 MHz.

Zawierają identyczny 10-bitowy przetwornik A/C, jak w przypadku serii RTM3000 oraz oferują dwukrotnie większą pamięć przebiegów o pojemności 100 MS (200 MS w trybie z przeplotem) na kanał wraz z pamięcią segmentowaną (w standardzie) o pojemności 1 GS.

Oscyloskopy obu serii zostały wyposażone w wyświetlacz formatu 10,1\" z pojemnościowym ekranem dotykowym. Charakteryzują się bardzo dobrymi właściwościami szumowymi, a dodatkowym atutem w przypadku serii RTA4000 jest dokładność DC na poziomie 1%.

Ceny zaczynają się od 3190 euro za 2-kanałowy model RTM3002 o paśmie 100 MHz. Model 4-kanałowy RTA4004 o paśmie od 200 MHz jest dostępny w cenie od 5230 euro.

Dla użytkowników o większych wymaganiach przygotowano liczne opcje rozbudowy, m.in. o:

• 16-kanałowy analizator sygnałów cyfrowych,
• funkcje dekodowania protokołów na szynach szeregowych (I²C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, I²S/LJ/RJ/TDM, MIL-STD-1553, ARINC 429),
• rozbudowany układ wyzwalania,
• generator sygnałów AWG,
• 4-bitowy pattern generator do definiowania i generowania sekwencji sygnałów cyfrowych.
