Zestaw referencyjny systemu ładowania pakietów akumulatorowych zgodnego z USB Type-C
Silicon Labs prezentuje zestaw referencyjny systemu ładowania pakietów akumulatorowych zgodnego ze standardem USB Type-C, mogącego znaleźć zastosowanie w smartfonach, tabletach, laptopach, zestawach słuchawkowych i innych urządzeniach przenośnych. Zestaw SLRDK1000 obejmuje wszystko, co jest potrzebne projektantowi do tworzenia aplikacji DRP (dual-role port) z funkcjami zasilania USB Type-C power delivery (PD).

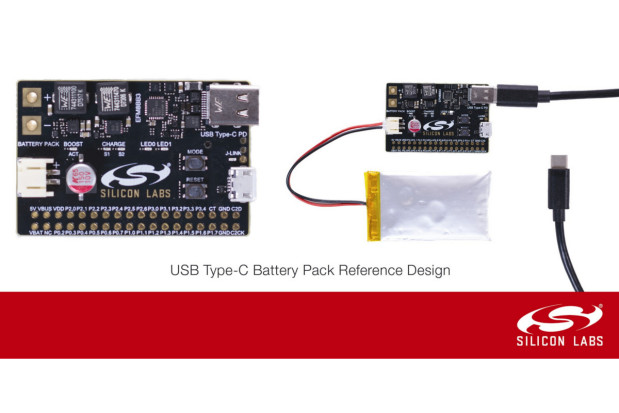

Może przyspieszyć opracowywanie nowych pakietów akumulatorowych USB Type-C, jak też migrację z istniejących pakietów USB Type-A do USB Type-C. USB Type-C Battery Pack Reference Design obejmuje płytkę deweloperską, stos protokołów USB Type-C PD, przykładowe kody programów, niezbędne schematy i podręcznik użytkownika.
Stos protokołów PD, zawarty w pakiecie Simplicity Studio umożliwia projektantowi wywoływanie procedur wysokiego poziomu do negocjacji i wysyłania wiadomości USB Type-C z żądaniem wysyłania lub pobierania mocy.
Elastyczna płytka drukowana daje użytkownikowi pełną kontrolę nad aplikacją bateryjną i zawiera przycisk do przełączania trybów pracy pomiędzy sink/source. Zintegrowany na płytce mikrokontroler EFM8 Busy Bee, opracowany przez Silicon Labs, pełni funkcję kontrolera PD i zapewnia dużą elastyczność projektowania dzięki możliwości negocjacji różnych schematów zasilania.
Zestaw umożliwia dostarczenie do obciążenia mocy do 15 W (3 A @ 5 V) i ładowania pakietu akumulatorowego maksymalnym prądem 1,8 A. Obsługa stosu protokołów PD zabiera jedynie ułamek mocy obliczeniowej mikrokontrolera, pozostawiając liczne funkcje peryferyjne, pamięć i moc obliczeniową do dowolnego wykorzystania przez użytkownika.
Przykładowo, wbudowany czujnik temperatury i przetwornik A/C mogą być wykorzystane do monitorowania parametrów pracy pakietu akumulatorowego, zapobiegając jego przegrzaniu i przeciążeniu. Zestaw SLRDK1000 jest oferowany w cenie 50 USD.
