Tanie czujniki Halla 2D do zastosowań w motoryzacji

Kategoria produktu:

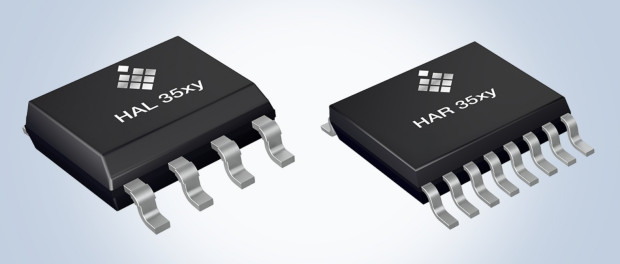

Do oferty firmy TDK wchodzi nowa seria czujników Halla, przeznaczonych do zastosowań w motoryzacji, w tym w aplikacjach safety-critical. Są to tańsze wersje czujników wcześniejszej serii HAL/HAR 39xy o podobnych parametrach elektrycznych. Oferują zakres pomiarowy 10 mT...200 mT i dokładność ±0,9° w trybie pomiaru kąta. Występują w wersjach z pojedynczą strukturą wewnętrzną i z dwiema niezależnymi strukturami (single-die/ dual-die) o oznaczeniach odpowiednio HAL 3550 i HAR 3550. Mogą się komunikować za pośrednictwem 12-bitowego wyjścia analogowego lub wyjścia cyfrowego (PWM, SENT). Ich zakres zastosowań obejmuje m.in. pomiar kąta obrotu kierownicy, pomiar położenia pedałów hamulca i przyspieszenia oraz pomiar położenia zaworów w aplikacjach o poziomie nienaruszalności bezpieczeństwa do ASIL C. W przypadku wyjścia PWM, projektant ma możliwość wyboru częstotliwości w szerokim zakresie od 0,1 kHz do 2 kHz.

Pozostałe właściwości:

  • możliwość pomiaru kąta i przemieszczenia liniowego,
  • kompensacja zewnętrznych zakłóceń magnetycznych,
  • szeroki zakres napięcia zasilania od 4 do 18 V,
  • zabezpieczenie nadnapięciowe, podnapięciowe i przed odwróceniem polaryzacji,
  • zakres temperatury roboczej od -40 do +150°C,
  • programowalne wzmocnienie, offset, położenie referencyjne, współczynnik temperaturowy offsetu,
  • obudowa SOIC-8 (wersja single die) lub TSSOP16 (dual-die).

Więcej na: www.micronas.tdk.com
