Analizator widma 5 kHz...1 GHz z wbudowaną funkcją analizatora sieci i generatora sygnałowego

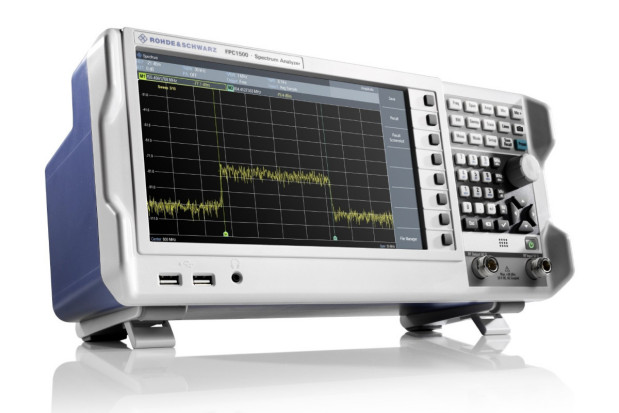

Rohde & Schwarz dodaje do rodziny analizatorów widma nowy model FPC1500 klasy entry-level, wyposażony dodatkowo w funkcje jednoportowego wektorowego analizatora sieci z mostkiem VSWR i generatora sygnałowego CW z generatorem śledzącym.

\r\n

Nadaje się idealnie dla edukacji, warsztatów i bardziej zaawansowanych hobbystów. Jest pierwszym dostępnym na rynku analizatorem klasy ekonomicznej, wyposażonym w dwa dodatkowe przyrządy. Spełnia te same kryteria jakościowe co oferowana przez Rohde & Schwarz aparatura klasy high-end.

Model podstawowy FPC1500 pracuje w zakresie częstotliwości od 5 kHz do 1 GHz, przy czym może być rozszerzony do 3 GHz i w razie potrzeby rozbudowany o dodatkowe funkcje pomiarowe. Odbywa się to poprzez wprowadzenie kodu odblokowującego i nie wymaga przeprowadzania kalibracji.

Poziom podłogi szumowej, wynoszący typowo -150 dBm może zostać obniżony do -165 dBm. Maksymalna moc sygnału wejściowego wynosi +30 dBm (1 W). Połączenie dużej czułości i dużej dopuszczalnej mocy wejściowej pozwala na zastosowania analizatora w aplikacjach wymagających szerokiego zakresu dynamicznego.

Kolejnymi zaletami modelu FPC1500 jest pasmo RBW równe 1 Hz i czytelny, 10-calowy wyświetlacz o rozdzielczości 1366 x 768 pikseli. Dzięki zintegrowanemu mostkowi VSWR, model FPC1500 może prowadzić pomiary w trybie odbiciowym.

Pozwala to na badanie impedancji anten i obwodów w.cz. z wyświetlaniem wyniku na wykresie Smitha oraz na prowadzenie pomiarów distance-to-fault pozwalających na bezpośrednie lokalizowanie miejsc uszkodzeń na długich kablach w.cz.

Nie ma potrzeby montażu i demontażu zewnętrznego mostka VSWR przy przełączaniu między trybami analizatora widma i analizatora sieci. Generator śledzący zintegrowany w FPC1500 umożliwia skalarny pomiar transmisji sygnału przez pasywne i aktywne komponenty w.cz. nie wytwarzające własnych sygnałów, takie jak wzmacniacze i filtry.

Nowością jest też możliwość wykorzystania przyrządu w charakterze niezależnego generatora sygnałowego CW. Źródło to może być zastosowane jako sygnał LO przy pomiarach parametrów mieszaczy i sygnał wejściowy przy badaniach wzmacniaczy.
