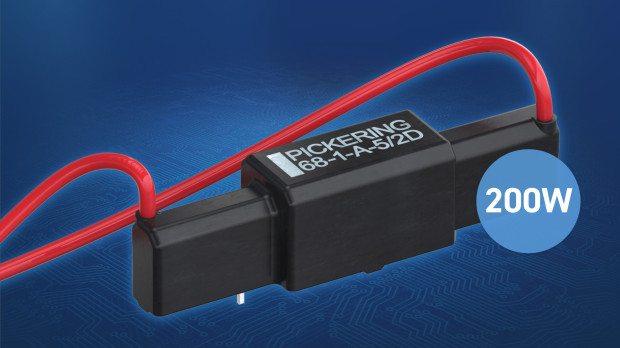

Oferta przekaźników kontaktronowych serii 68 firmy Pickering Electronics została rozszerzona o nowy wariant, umożliwiający przełączanie mocy do 200 W. Przekaźnik ten jest przeznaczony do pracy w układach wysokonapięciowych, wymagających jednoczesnego przenoszenia dużej mocy i przełączania dużych prądów. Charakteryzuje się napięciem izolacji do 8 kV oraz możliwością przełączania napięć do 6 kV. Dopuszczalny prąd przełączany wynosi 3 A, a dopuszczalny prąd ciągły to 5 A.
Przekaźniki serii 68 zawierają kontakty z powłoką wolframową, co zwiększa trwałość i odporność na erozję wskutek wyładowań łukowych przy przełączaniu obciążeń o dużej mocy. Ich konstrukcja opiera się na ramce nośnej w formacie SIL (Single In Line) i wykorzystuje uzwojenia bez klasycznego karkasu, co pozwoliło zmniejszyć wymiary obudowy przy zachowaniu bardzo dobrych parametrów elektrycznych.
W odróżnieniu od serii 67, połączenia cewek przekaźników serii 68 są doprowadzone do płytki drukowanej, natomiast wyprowadzenia do sygnałów przełączanych, wyprowadzono na przewody. Taka konstrukcja ogranicza ryzyko wpływu wysokiego napięcia do obwodów niskonapięciowych, znajdujących się na tej samej płytce.
Obudowa typu SIL umożliwia tworzenie układów przełączających o dużym stopniu upakowania komponentów, takich jak matryce i multipleksery, stosowane w aparaturze pomiarowej.
Przekaźniki serii 68 znajdują zastosowanie w systemach testowania transformatorów i okablowania, w urządzeniach do badań wysokonapięciowych, a także w aplikacjach przemysłowych i energetycznych, w tym w sprzęcie medycznym i aparaturze używanej w instalacjach fotowoltaicznych.
Więcej na: www.pickeringrelay.com
