Moduł ewaluacyjny do analogowego czujnika temperatury TMP235

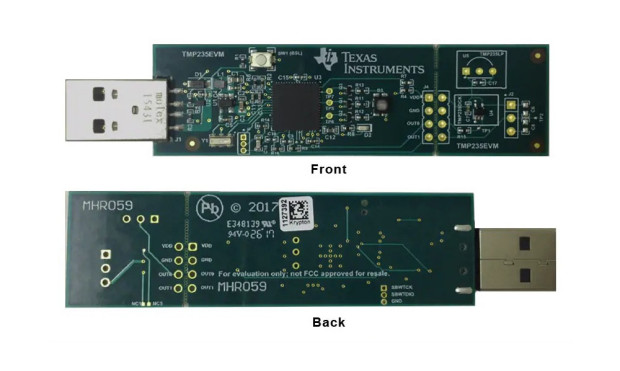

Do wprowadzonego niedawno na rynek analogowego czujnika temperatury TMP235 firma Texas Instruments oferuje obecnie moduł ewaluacyjny TMP235EVM. Jest on dostarczany w postaci płytki drukowanej z czujnikiem, zestawem elementów współpracujących i złączem USB do konfiguracji i przesyłania strumienia danych. Dzięki prostemu, graficznemu interfejsowi użytkownika, monitorowanie temperatury można rozpocząć już kilka sekund po podłączeniu modułu do gniazda USB komputera i uruchomieniu interfejsu GUI.

W module TMP235EVM zastosowano mikrokontroler MSP430F5528 pełniący rolę mostu pomiędzy interfejsem USB komputera i interfejsem analogowym w TMP235. Sekcja czujnika na płytce PCB może być oddzielona od głównej płytki, pozwalając realizować prototypy, w których czujnik znajduje się w innej lokalizacji niż mikrokontroler host. TMP235EVM nie wymaga kalibracji ani programowania - wystarcza zainstalowanie interfejsu GUI, wyświetlającego w czasie rzeczywistym wyniki pomiarów. Ponadto, udostępnia drugi kanał pomiarowy do zadań porównawczych. Wyniki pomiarów mogą być rejestrowane i eksportowane w formacie CSV. Cena modułu wynosi 29 USD.

TMP235 to precyzyjny czujnik temperatury, zrealizowany w procesie CMOS. Zawiera analogowe wyjście napięciowe o wzmocnieniu wynoszącym 10 mV/°C w całym zakresie dopuszczalnych temperatur pracy od -40 do +150°C. Może pracować z napięciem zasilania od 2,3 do 5,5 V przy poborze prądu wynoszącym typowo 9 mA w stanie spoczynkowym. Charakteryzuje się maksymalnym błędem pomiaru wynoszącym ±2,5°C w pełnym zakresie temperatur pracy oraz ±0,5°C w podzakresie 0...+70°C.

TMP235 zawiera zabezpieczenie przed zwarciem wyjścia. Zapewnia krótki czas rozruchu, równy 800 ms. Jego stopień wyjściowy, zrealizowany w klasie AB, zapewnia wydajność prądową 500 mA, co umożliwia współpracę z obciążeniem pojemnościowym do 1000 pF.
