Szerokopasmowy moduł akwizycji danych o małym opóźnieniu do zastosowań wojskowych i medycznych

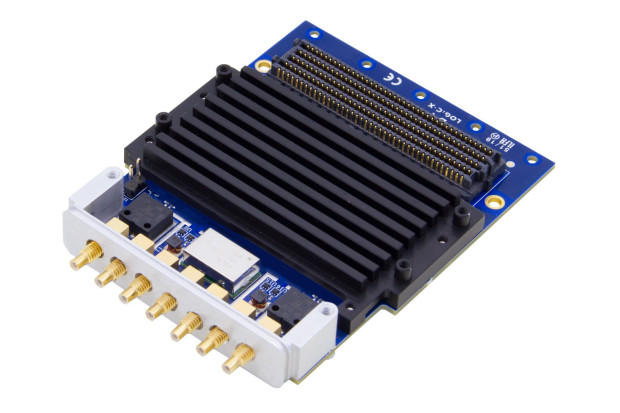

Logic-X, producent zaawansowanych systemów przetwarzania danych, wprowadza na rynek nowy, szerokopasmowy moduł akwizycji danych LXD30K0, wyposażony w przetworniki A/C (EV12AS350A) i C/A (EV12DS460) firmy Teledyne e2v. Może on znaleźć zastosowanie w systemach wojny elektronicznej, generatorach/odbiornikach sygnałów radarowych, aplikacjach DRFM (digital radio frequency memory), aparaturze medycznej i systemach telekomunikacyjnych. Oferuje szybkość próbkowania 5,4 GSps przy 12-bitowej rozdzielczości. Ze względu na zastosowany interfejs LVDS do połączenia z płytą bazową (host), czas opóźnienia od wejścia w.cz. do wyjścia w.cz. można tu ograniczyć nawet do <18 ns, w zależności od rodzaju płyty.
Wejście analogowe LXD30K0 charakteryzuje się szerokim zakresem częstotliwości pracy od 0,5 MHz do 4,8 GHz, szybkością próbkowania 5,4 GSps i krótkim czasem opóźnienia, wynoszącym 7,2 ns. Moduł pracuje przy maksymalnej mocy sygnału wejściowego +8,5 dBm. Zakres częstotliwości pracy stopnia wyjściowego wynosi od 0,5 MHz do 6 GHz, szybkość próbkowania 5,4 GSps, opóźnienie 1,2 ns, a maksymalna moc sygnału -5 dBm.
Wbudowany niskoszumowy generator sygnału zegarowego, wytwarzający czysty przebieg o małej zawartości jitteru, zapewnia łatwą integrację modułu w systemach jednokanałowych. W przypadku systemów wielokanałowych, możliwe jest bezpośrednie doprowadzenie zegara próbkującego do złącza SSMC na panelu czołowym lub zsynchronizowanie lokalnego generatora zegarowego z zewnętrznym sygnałem referencyjnym.
