32-kanałowa karta cyfrowych linii I/O o częstotliwości taktowania do 125 MHz

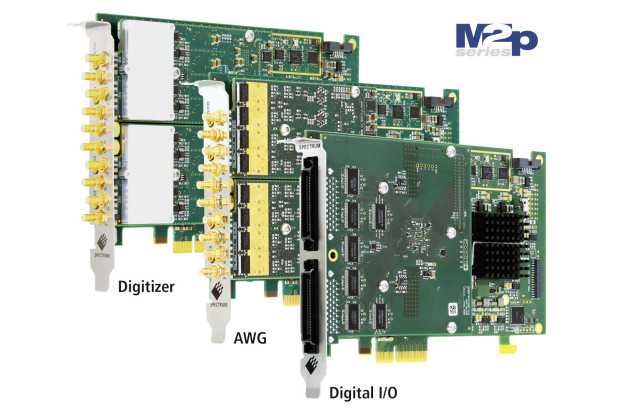

Nowa karta cyfrowych linii I/O firmy Spectrum Instrumentation, oznaczona symbolem M2p.7515-x4, umożliwia generowanie i rejestrowanie szybkich sygnałów cyfrowych. Jest to karta PCIe połówkowej długości (168 x 107 mm), mieszcząca się w każdym komputerze typu desktop. Zawiera 32 kanały taktowane zegarem o maksymalnej częstotliwości 125 MHz. Połączenie elektryczne zrealizowano za pomocą dwóch złączy Hirose FX2 umieszczonych na panelu czołowym. W trybie akwizycji danych karta jest kompatybilna z poziomami napięć TTL 3,3 V i 5 V. W trybie generowania przebiegów poziomy progowe napięcia dla stanu niskiego i wysokiego wynoszą odpowiednio 0,2 V i 2,8 V.
Standardowo karta zawiera 1 GB wbudowanej pamięci i oferuje kilka różnych trybów akwizycji i generowania przebiegów. Przykładowo, w trybie generowania dostępne są tryby Single-shot, Multiple Replay (Burst), Gated Replay, Sequence i FIFO, umożliwiające wytworzenie praktycznie dowolnego sygnału. Istnieje możliwość ładowania do wewnętrznej pamięci nowych danych podczas generowania sygnału z danych zapisanych wcześniej. Ponadto, wbudowana pamięć FIFO umożliwia przesyłanie strumienia danych po szynie PCIe z szybkością 700 MBps, co pozwala na wytwarzanie zmieniających się sekwencji cyfrowych wzorców sygnału w bardzo długim przedziale czasu.
Przy akwizycji danych karta również może pracować w trybach Single-shot, Multiple Recording, Gated Sampling i FIFO. Połączenie różnych trybów z dużą wbudowaną pamięcią ułatwia przechwytywanie i monitorowanie długich i złożonych cyfrowych sekwencji sygnału. Wewnętrzny zegar zapewnia dokładność lepszą od 1 ppm. Możliwe jest też korzystanie z zewnętrznego sygnału referencyjnego.
Karta M2p.7515-x4 jest dostarczana wraz ze sterownikami do systemów operacyjnych Windows i Linux oraz z przykładowymi kodami programów w językach m.in. C++, LabView, Matlab, Visual Basic.NET i Python. Ponadto, firma Spectrum oferuje własne środowisko SBench 6 do generowania, akwizycji i prezentacji sygnałów oraz raportowania. Przykładowo, rejestrowane przebiegi mogą być przechwytywane i zapisywane z wykorzystaniem SBench 6, a następnie przesyłane do karty w celu ich odtwarzania. Funkcje importu i eksportu umożliwiają współdzielenie danych z innymi programami i urządzeniami, np. oscyloskopami. Obsługiwane są różne formaty danych, jak binarny, ASCII i wave.
W przypadku aplikacji wymagających synchronizowania pracy wielu modułów, istnieje możliwość łączenia M2p.7515-x4 z innymi kartami w systemie dystrybucji sygnału zegarowego i wyzwalania Star-Hub. W tego typu konfiguracji możliwa jest współpraca maksymalnie 16 modułów rodziny M2p (digitizerów, generatorów AWG oraz kart cyfrowych linii I/O) korzystających ze wspólnego zegara i sygnałów wyzwalania, oferujących w sumie do 512 zsynchronizowanych kanałów DIO.
