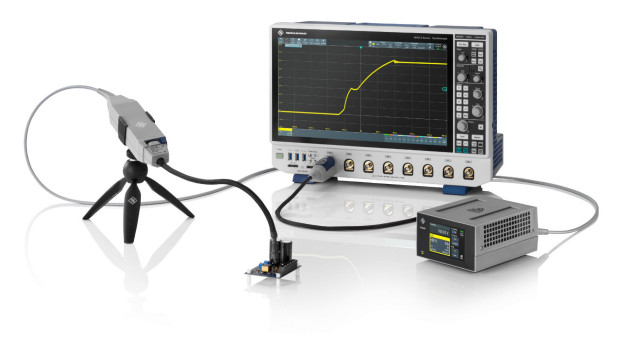

System izolowanych sond oscyloskopowych R&S RT-ZISO do pomiaru sygnałów szybkozmiennych
Na wystawie PCIM Europe firma Rohde & Schwarz zaprezentowała system izolowanych sond oscyloskopowych nowej generacji, umożliwiających precyzyjny pomiar sygnałów szybkozmiennych, zwłaszcza w aplikacjach o dużym prądzie i napięciu sumacyjnym. Sondy RT-ZISO wyznaczają nowe standardy w zakresie dokładności, czułości, szerokości zakresu dynamicznego i przepustowości. Zostały zaprojektowane na potrzeby systemów zasilania nowej generacji, bazujących na elementach półprzewodnikowych o dużej szerokości przerwy energetycznej, w tym SiC i GaN. Umożliwiają realizację precyzyjnych pomiarów różnicowych w zakresie do ±3 kV przy napięciu sumacyjnym do ±60 kV i czasie narastania <450 ps. Zapewniają tłumienie szybkich sygnałów sumacyjnych, mogących zniekształcać sygnał użyteczny. Architektura typu power-over-fibre izoluje galwanicznie testowany obwód od systemu pomiarowego, zapewniając znacznie większy współczynnik CMRR, niż w przypadku konwencjonalnych sond różnicowych.
Sondy RT-ZISO pokrywają zakres częstotliwości od 100 MHz do 1 GHz (z możliwością rozszerzenia). Charakteryzują się współczynnikiem CMRR >90 dB @ 1 GHz, zakresem napięcia wejściowego ±3 kV, zakresem napięcia sumacyjnego ±60 kV, czasem narastania <450 ps i czułością ±10 mV. Stanowią idealne uzupełnienie oscyloskopów nowej generacji serii MXO (MXO 4, MXO 5, MXO 5C) z akceleratorem sprzętowym, zapewniających najszybszą akwizycję w dziedzinie czasu i częstotliwości. Mogą być wyposażone w różne końcówki pomiarowe, w tym miniaturowe złącze koncentryczne MMCX, końcówki square i wide square oraz izolowaną sondę pasywną. Ponadto, zastosowanie długich, giętkich kabli pozwala na dostęp końcówek do DUT pod różnymi kątami, bez dodatkowego obciążenia mechanicznego. Wszystkie typy złączy spełniają wymogi specyfikacji CAT III do 1000 V.
