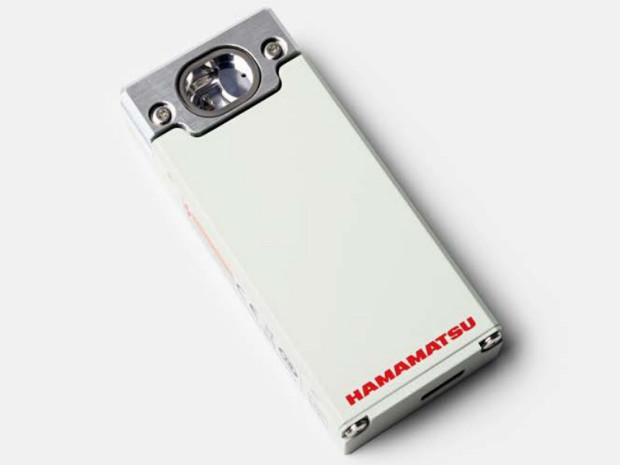

C17552 to kompaktowy moduł pomiarowy, przewidziany do analizy widmowej w zakresie bliskiej podczerwieni (1350–1650 nm). Rozwiązanie zawiera w sobie źródło wiązki promieniowania, elektronikę sterującą i czujnik, w skład którego wchodzi fotodioda PIN o podłożu wykonanym z arsenku galowo-indowego (InGaAs). Zbudowany w ten sposób układ umożliwia analizę widma i pomiary absorbancji przy zachowaniu małych wymiarów. Dzięki zwartej konstrukcji, podzespół może być wykorzystywany wszędzie, szczególnie tam, gdzie kluczowe są: prosta obsługa, stabilność parametrów roboczych oraz niewielkie zapotrzebowanie na przestrzeń montażową.
Komunikacja z C17552 odbywa się za pośrednictwem interfejsu USB 2.0. Po podłączeniu modułu do komputera urządzenie pracuje bez konieczności zapewniania dodatkowego zasilania (spoza magistrali USB). W konstrukcji modułu zastosowano również układ kompensacji termicznej, ograniczający wpływ zmian temperatury otoczenia na długość fali wiązki generowanej przez komponent.
Najważniejsze parametry elementu obejmują: szerokość połówkową (FWHM) równą 18 nm oraz temperaturowy
współczynnik zmian długości fali ±0,1 nm/°C. Za produkcję podzespołu odpowiada firma Hamamatsu Photonics opatrującą produkt dodatkowo wymiarami: 7,4×3,2×1,6 cm, wagą 63 g oraz temperaturą pracy mieszczącą się w przedziale: od −5 do 50°C.
Wraz z modułem C17552 dostarczane jest oprogramowanie umożliwiające: konfigurację parametrów, akwizycję danych, wizualizację widma oraz zapisy wyników pomiarów. Producent udostępnia także bibliotekę DLL, dzięki której zapewniona jest bezpośrednia integracja elementu z narzędziami programowymi użytkownika.
Układ znajduje zastosowanie w analizie szerokiej gamy materiałów, w tym: tworzyw sztucznych lub tekstyliów.
Analiza zarejestrowanego widma pozwala na ich rozróżnianie na podstawie składu chemicznego, aczkolwiek to wymaga ochrony przed kondensacją pary wodnej na powierzchni urządzenia, bowiem jej obecność prowadzi do zakłócenia pomiarów oraz znaczącego pogorszenia jakości działania podzespołu w czasie.
Więcej na: www.hamamatsu.com
