Zaawansowana bramka IoT z możliwością rozszerzenia o moduły GNSS i komunikacyjne

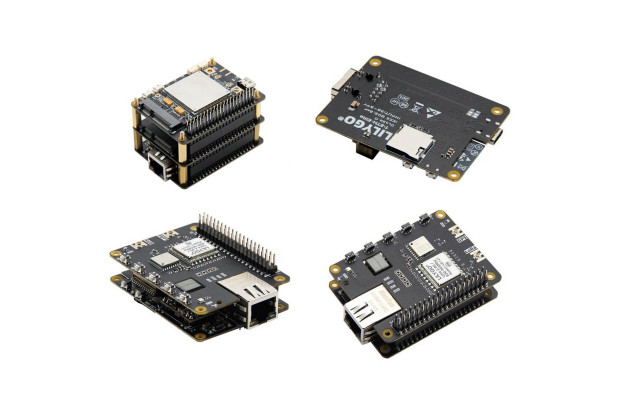

T-ETH-Elite to zaawansowana bramka IoT formatu 72 x 49 x 17 mm o szerokich możliwościach komunikacyjnych. Zawiera port Ethernet RJ45 z obsługą trybu zasilania PoE, 40-pinowe złącze GPIO, umożliwiające współpracę z modułami rozszerzeń, np. LoRaWAN czy komunikacji komórkowej, 16 MB wbudowanej pamięci flash, gniazdo MicroSD do rozszerzenia przestrzeni na dane, przyciski Reset i Boot, sygnalizacyjne diody LED oraz port USB OTG.

Kluczowym elementem T-ETH-Elite jest moduł Espressif ESP32-S3-WROOM-1, oparty na dwurdzeniowym mikrokontrolerze Tensilica LX7 240 MHx, zawierającym 512 KB pamięci SRAM i do 8 MB PSRAM. Jeśli chodzi o łączność bezprzewodową, T-ETH-Elite obsługuje standardy WiFi 4 i Bluetooth LE 5. Antena jest zintegrowana na płytce. Obsługę portu Ethernet zapewnia chip W5500 SPI to Ethernet.

T-ETH-Elite zawiera port USB Type-C do zasilania i programowania oraz 40-pinowe złącze GPIO, kompatybilne z rozszerzeniami Raspberry Pi. Na złączu są dostępne sygnały USB 2.0, UART, 5 V, 3,3 V, GND i 23 linie GPIO. Zasilanie może być dostarczane przez port USB-C (5 V/500 mA) lub w standardzie PoE (802.3af).

Jedną z kluczowych cech T-ETH-Elite jest obsługa modułów rozszerzeń, wpinanych do 40-pinowego złącza GPIO. Dostępne są tu następujące warianty:

  • LTE Shield (moduł GPS L76K i rozszerzenie T-PCIe do modułów komórkowych mPCIe, takich jak T-PCIE SIM7000X - 2G NB-IoT, T-PCIE SIM7020X - NB-IoT czy T-PCIE SIM7600X - 4G LTE Cat 4),
  • Gateway Shield (moduł GPS L76K i moduł bramki LoRa mPCIe SX1302),
  • LoRa Shield (moduł GPS L76K, pole do lutowania modułów LoRa, takich jak LR1121, SX1262, SX1276 czy SX1280).
