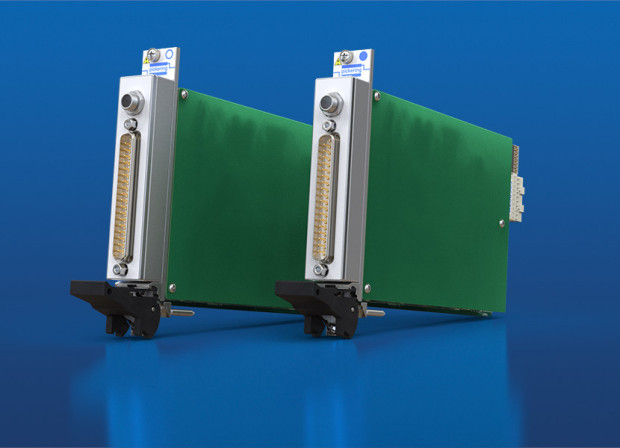

Nowe moduły symulatorów 41-754 (PXI) i 43-754 (PXIe) firmy Pickering, dostępne w wersjach 2- i 4-kanałowych, pełnią funkcję źródeł zasilania, przeznaczonych do testowania systemów zarządzania akumulatorami (BMS) w aplikacjach motoryzacyjnych, przemysłowych i w energetyce. Każdy kanał może dostarczać napięcie do 8 V oraz prąd o natężeniu do 5 A, co poszerza zakres zastosowań w porównaniu z wcześniejszymi odpowiednikami o maksymalnym prądzie wyjściowym 300 mA. Poszczególne kanały są wzajemnie odizolowane. Napięcie izolacji wynosi 1000 V pomiędzy kanałem i masą oraz 750 V pomiędzy kanałami, co pozwala na tworzenie konfiguracji wielopoziomowych, symulujących zestawy ogniw w konfiguracji szeregowej, odwzorowując zachowanie rzeczywistych stosów akumulatorowych, stosowanych w pojazdach elektrycznych i systemach magazynowania energii.
Każdy kanał zawiera niezależne linie zasilania i pomiarowe (sense), co pozwala kompensować spadki napięcia na przewodach i utrzymywać zadane parametry na obciążeniu. Symulator reaguje na dynamiczne zmiany obciążenia, co eliminuje potrzebę stosowania dodatkowych kondensatorów filtrujących. Możliwe jest odczytywanie napięcia i prądu dla każdego kanału w czasie rzeczywistym, co pozwala na dokładną analizę zachowania systemu BMS w różnych warunkach pracy.
Moduły 41-754 i 43-754 mogą również odwzorowywać zachowanie ogniw podczas ładowania, umożliwiając pochłanianie mocy do 7 W. Prąd ładowania może być ograniczany programowo, co pozwala bezpiecznie testować różne scenariusze pracy systemu BMS, w tym zjawiska przeładowania, rozładowania i starzenia się ogniw oraz ich nierównowagi. Dzięki temu, moduły mogą być wykorzystywane do symulacji błędów i stanów awaryjnych w kontrolowanym środowisku, bez ryzyka wystąpienia sytuacji niebezpiecznych, takich jak przegrzanie czy niekontrolowany wzrost temperatury (thermal runaway).
Symulator nie magazynuje energii, co eliminuje zagrożenia związane z testowaniem fizycznych akumulatorów o dużym napięciu. Pozwala to na prowadzenie badań nad zachowaniem układu BMS w warunkach ekstremalnych, bez konieczności ładowania lub rozładowywania rzeczywistych ogniw. W wyniku tego skraca się czas cyklu testowego, a wyniki są powtarzalne i niezależne od stopnia degradacji akumulatora.
Zasilanie modułu jest realizowane z zewnętrznego źródła 48 VDC. Funkcja sprzętowego wyłączenia awaryjnego (hardware shutdown) umożliwia natychmiastowe odłączenie zasilania w przypadku wykrycia błędu lub przekroczenia parametrów granicznych. Moduły mogą być instalowane w standardowych obudowach PXI o 19 slotach lub LXI o 18 slotach, natomiast wariant PXIe jest przystosowany do pracy w obudowach PXIe/Hybrid o 8 lub 18 slotach.
Modułowa architektura PXI/PXIe pozwala na łatwe łączenie symulatora z innymi urządzeniami pomiarowymi i przełączającymi w tym samym systemie. Możliwe jest zestawienie z modułami symulacji termopar i czujników RTD, jednostkami wprowadzania uszkodzeń (Fault Insertion Units), a także z interfejsami, np. CANbus. Taka konfiguracja umożliwia budowę elastycznego stanowiska do testowania systemów BMS z funkcjami diagnostyki, analizy termicznej i komunikacji magistralowej.
W aplikacjach hardware-in-the-loop moduł może współpracować z systemami czasu rzeczywistego, pozwalając na testowanie algorytmów obliczania stanu naładowania (SOC), stanu zdrowia ogniwa (SOH) oraz symulowanie procesów starzenia. Może być także wykorzystywany do atestacji oprogramowania sterującego.
Symulatory 41-754 i 43-754 są dostarczane z bibliotekami sterowników VISA i IVI do środowiska Windows i Linux, a także do systemów operacyjnych czasu rzeczywistego, co umożliwia integrację z istniejącymi platformami testowymi. Wszystkie moduły z oferty Pickering są objęte 3-letnią gwarancją i długoterminowym wsparciem serwisowym.
Więcej na: www.pickeringtest.com
