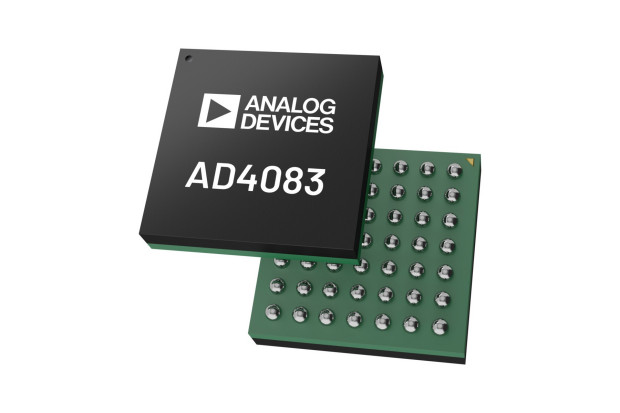

Przetwornik AD4083 charakteryzuje się rozdzielczością 16 bitów oraz częstotliwością próbkowania do 40 MS/s. Jest to układ, który w szczególności umożliwia przetwarzanie sygnałów szerokopasmowych. W tym kontekście wejście różnicowe, dostępne w układzie, pozwala na podawanie sygnałów o amplitudzie do 6 V p-p. Typowa nieliniowość całkowita (INL) wynosi ±8 ppm. Natomiast gęstość widmowa szumów nie przekracza 10,69 nV/√Hz. Dodatkowo poziom szumów niskoczęstotliwościowych (0,1–10 Hz) jest równy 265 nV RMS. Stosunek "sygnał-szum" (SNR) to pozostaje poniżej 90 dBFS, a współczynnik zniekształceń harmonicznych (THD) osiąga wartość 92 dB, co gwarantuje wysoką jakość konwersji w szerokim paśmie częstotliwości.
Wbudowane kondensatory odsprzęgające, zintegrowane z obwodami zasilania przetwornika, zmniejszają złożoność projektów płytek PCB i równocześnie ograniczają zajmowaną w nich powierzchnię. Pamięć FIFO o głębokości 16 próbek wraz z uśrednianiem wartości i ich decymacją w sposób bezpośredni umożliwia dostosowanie parametrów przetwornika do wymagań konkretnej aplikacji, zapewniając stabilną oraz precyzyjną akwizycję sygnałów.
Konfiguracja przetwornika odbywa się poprzez interfejs SPI. Układ dostarczany jest w obudowie CSP-BGA o wymiarach 5×5 mm, z rastrem 0,65 mm. Przetwornik pracuje w zakresie temperatury: od –40 do 85°C. Rozwiązanie znajduje zastosowania m.in. w systemach szybkiego testowania i pomiaru, analizie mocy, cyfrowej kontroli o wysokiej częstotliwości, spektroskopii oraz w precyzyjnych instrumentach szerokopasmowych.
