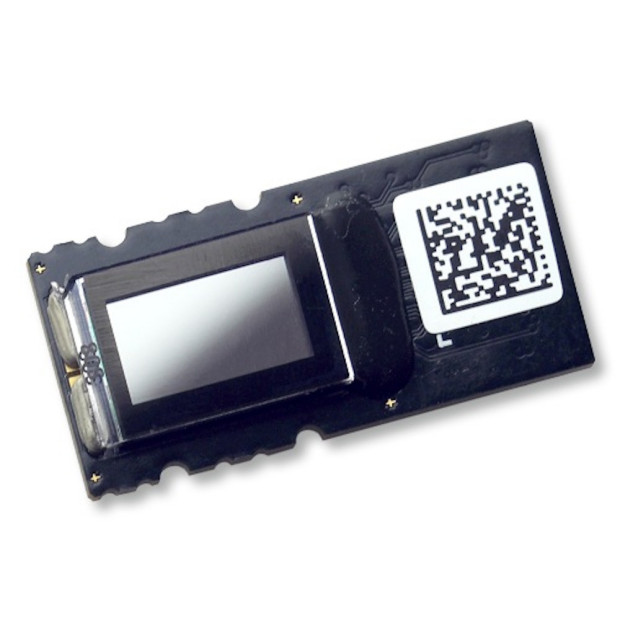

OP02220 jest mikrowyświetlaczem typu LCOS (Liquid Crystal on Silicon). W strukturze modułu dostępny jest sterownik oraz bufor pamięci. Przekątna matrycy wynosi 0,39”. Obsługiwane są następujące rozdzielczości obrazu: 1080p (przy 60 kl./s) oraz 720p (przy 120 kl./s). Transmisja danych realizowana jest czterema liniami interfejsu MIPI-DSI. Informacja o kolejnych pikselach przesyłana jest w formacie RGB888, w którym każda barwa składowa (czerwona, zielona i niebieska) kodowana jest na 8 bitach.
W podzespole dostępne są zarówno funkcje odwracania obrazu w pionie lub poziomie, jak i dedykowany blok adresacji danych do matrycy mikrowyświetlacza. Moduł OP02220 przeznaczony jest do zastosowań m.in. w aplikacjach rozszerzonej rzeczywistości (AR), projektorach PICO oraz wyświetlaczach przeziernych (Head-up Display). Wymiary modułu wynoszą: 25,7×12,6×3,33 mm. Przewidziana jest w nim możliwość przesunięcia obrazu o ±16 pikseli celem przeprowadzenia procesu kalibracji. W trakcie pracy pobór mocy równa się 330 mW. Natomiast w trybie czuwania wartość poboru nie przekracza 10 mW, a zakres temperatury pracy mieści się w przedziale: od -10 do 70°C.
Więcej na: www.ovt.com
