Miniaturowy odbiornik bezprzewodowy z kontrolerem ładowania do aparatów słuchowych

Linear Technology
Produkt firmy:
Linear Technology
Kategoria produktu:

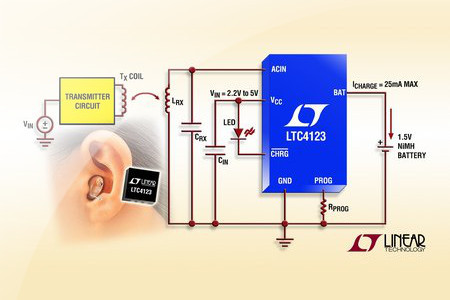

LTC4123 to odbiornik do systemów bezprzewodowej transmisji mocy zintegrowany z kontrolerem ładowania akumulatorów HiMH, zaprojektowany do zastosowań w aparatach słuchowych. Pobiera on energię za pośrednictwem zewnętrznej cewki z pola magnetycznego emitowanego przez nadajnik i wykorzystuje ją do ładowania akumulatora NiMH.

Tego typu architektura umożliwia produkcję urządzeń, np. aparatów słuchowych, zamykanych w obudowach całkowicie uszczelnionych, nie zawierających jakichkolwiek złączy i nie wymagających wymiany baterii. LTC4123 jest zamykany w obudowie DFN-6 o wymiarach 2 x 2 x 0,75 mm. Wymaga tylko 4 miniaturowych elementów zewnętrznych i cewki, pozwalając zrealizować kompletny obwód na bardzo małej powierzchni płytki drukowanej.

Cena hurtowa układu wynosi 2,65 USD przy zamówieniach 1000 sztuk. Jest on przystosowany do pracy w zakresie temperatur otoczenia od -20 do +85°C.

Pozostałe cechy LTC4123:

  • zakres napięć wejściowych kontrolera ładowania od 2,2 do 5 V,
  • tryby ładowania stałym prądem i stałym napięciem,
  • bezprzewodowa transmisja mocy do 30 mW,
  • prąd ładowania do 25 mA @ 1,5 V,
  • dokładność stabilizacji napięcia wyjściowego ±0,5%,
  • kompensacja temperaturowa napięcia wyjściowego,
  • zabezpieczenie termiczne i przed odwróceniem polaryzacji akumulatora.

Więcej na: www.linear.com
