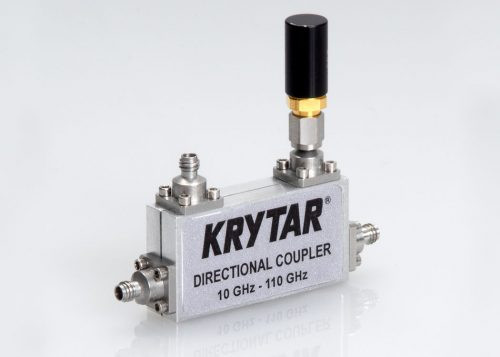

Sprzęgacz kierunkowy na pasmo 10…110 GHz o współczynniku sprzężenia 10 dB

Firma Krytar dodała do oferty nowy typ sprzęgacza kierunkowego o oznaczeniu 1100110010, charakteryzującego się współczynnikiem sprzężenia równym 10 dB w szerokim zakresie częstotliwości pracy od 10 do 110 GHz. Został on zaprojektowany do aplikacji testowych i pomiarowych na nowych rynkach mmWave i 5G. Może być również dostarczany w wersji spełniającej normy militarne, m.in. do zastosowań w radarach i systemach wojny elektronicznej.

Model 1100110010 zapewnia płaską charakterystykę sprzężenia, której zafalowania wynoszą zaledwie ±1,25 dB w zakresie 10…90 GHz i ±1,8 dB w zakresie 90…110 GHz. Kierunkowość wynosi co najmniej 10 dB w zakresie 10…55 GHz i co najmniej 7 dB w zakresie 55…110 GHz. W systemach wielokanałowych, np. antenowych szykach fazowanych, ważnym parametrem jest rozrzut parametrów pomiędzy różnymi egzemplarzami tego samego komponentu. W przypadku sprzęgaczy 1100110010 tolerancja współczynnika sprzężenia między różnymi egzemplarzami wynosi ±1,5 dB w pełnym zakresie częstotliwości pracy.

Pozostałe parametry:

• straty wtrącone: maks. 5,5 dB,
• kierunkowość: ≥10 dB (10…55 GHz), ≥7 dB (55…110 GHz),
• VSWR: 1,8:1 (10…50 GHz), 2,5:1 (50…110 GHz),
• wejściowa moc ciągła: do 20 W,
• zakres temperatur pracy: -54…+85°C.

Model 1100110010 wyróżnia się małymi gabarytami (39,4 x 20,3 x 9,7 mm). Zawiera złącza sygnałowe SMA 1,0 mm.
