Czujnik termiczny MEMS 0...+200°C o kącie widzenia 90 x 90 stopni

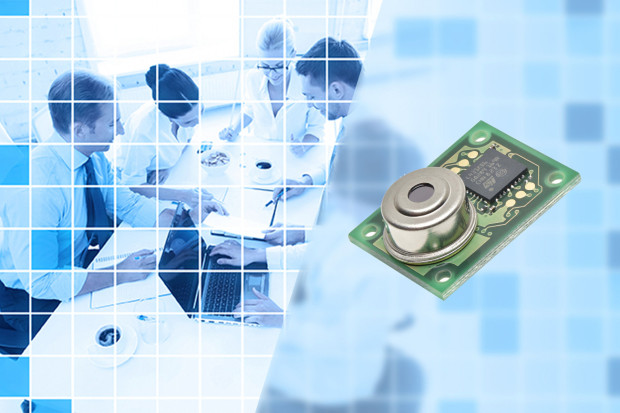

Oferta czujników termicznych MEMS firmy Omron Components powiększyła się o kolejny czujnik rodziny D6T, którego kąt widzenia zwiększono do 90° x 90°, umożliwiając np. widok całego pomieszczenia z pojedynczego punktu. Model D6T-32L-01A zawiera matrycę 32 x 32 termostosów. Realizuje bezkontaktowy pomiar temperatury w zakresie od 0°C do +200°C przy zakresie dopuszczalnych temperatur pracy od -10 do +70°C. Może być stosowany np. do wykrywania punktów gorąca w środowiskach przemysłowych, do pomiaru temperatury żywności i urządzeń w kuchniach oraz w systemach predykcyjnego monitorowania, gdzie wczesne wykrycie anomalii pomaga uniknąć kosztownych awarii przestojów produkcyjnych. Układ jest zamykany w obudowie o wymiarach 14,0 x 8,9 x 8,0 mm.

Czujniki temperatury MEMS rodziny D6T są produkowane z wykorzystaniem matrycy termostosów mierzących bezkontaktowo temperaturę powierzchni obiektów znajdujących się w ich zasięgu widzenia. Termostos jest elementem absorbującym energię promieniowaną pochodzącą z obiektów zewnętrznych. Struktura czujników D6T obejmuje poza wspomnianą matrycą termostosów MEMS również układ ASIC i procesor DSP z wbudowanym algorytmem pomiarowym. Układy te charakteryzują się bardzo dużym współczynnikiem sygnału do szumu. Przekształcają analogowy sygnał pomiarowy do postaci cyfrowej, pozwalającej na bezpośrednie połączenie z mikrokontrolerem.

Oprócz modelu D6T-32L w ofercie Omron Components znajdują się jeszcze dwa czujniki rodziny D6T, przeznaczone do zastosowań wymagających mniejszej matrycy termostosów i mniejszego kąta widzenia: D6T-8L-09H (8 x 1) o kącie widzenia 54,5° x 5,5° i D6T-44L-06H (4 x 4) o kącie widzenia 44,2° x 45,7°. Oba te układy realizują bezkontaktowy pomiar temperatury w zakresie od 5°C do 200ºC przy zakresie dopuszczalnych temperatur pracy od +5°C do +45ºC.
