Uniwersalny, scalony enkoder magnetyczny o 15-bitowej rozdzielczości

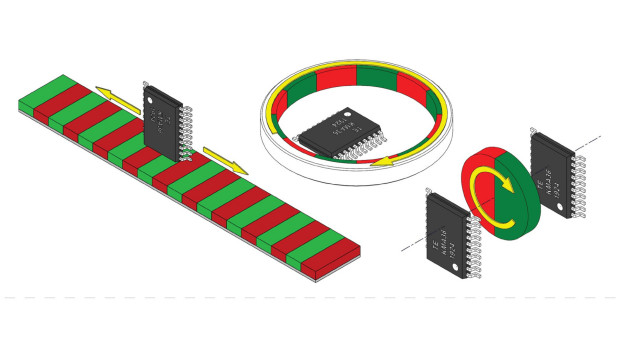

Firma TE Connectivity zaprojektowała uniwersalny, scalony enkoder magnetyczny KMA36 pracujący w oparciu o technikę pomiaru AMR, mogący być wykorzystany do pomiaru przemieszczenia liniowego lub kąta obrotu. Układ współpracuje z zewnętrznym pierścieniem lub paskiem magnetycznym, realizując pomiar w pełnym zakresie 360° z rozdzielczością do 15 bitów (0,01°). Jest zamykany w obudowie TSSOP-20 (6,5 x 6,4 x 1,2 mm). Może pracować w zakresie temperatur otoczenia od -25 do +85°C. Zapewnia dużą tolerancję na szerokość szczeliny powietrznej i zmiany temperatury.

Nie wymaga serwisowania. Dzięki szerokiemu zakresowi częstotliwości pracy może znaleźć zastosowanie w aplikacjach dynamicznych, wymagających odporności na trudne warunki środowiskowe, m.in. w robotyce, aparaturze medycznej i maszynach przemysłowych.

KMA36 pracuje z napięciem zasilania od 3,0 do 5,5 V, pobierając od 10 do 30 mA w stanie aktywnym i 1,5 mA w trybie uśpienia. Komunikuje się przez interfejs I2C przy częstotliwości aktualizacji danych od 24 do 720 Hz. Zapewnia bardzo małą histerezę. Umożliwia programowanie położenia zerowego. Oferuje 5 trybów pracy: inkrementalny, liniowy, High accuracy, Low power i Sleep (z wybudzaniem przez interfejs I²C).
