Zestaw referencyjny transceivera IO-Link do zdalnej konfiguracji czujników

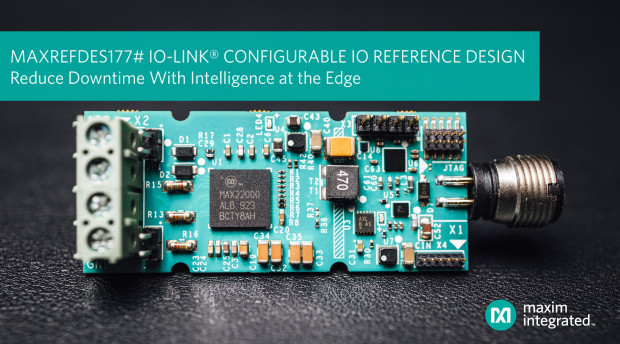

W nowoczesnych fabrykach określanych mianem "smart factory" często zachodzi konieczność szybkiego, zdalnego korygowania charakterystyk czujników, aby skrócić czasy przestojów i zapewnić maksymalną przepustowość linii produkcyjnych. Do tego celu firma Maxim zaprojektowała nowy zestaw referencyjny MAXREFDES177#. Demonstruje on elastyczność scalonego transceivera IO-Link MAX22515, za pomocą którego konfigurowane są wszystkie tryby pracy układu analogowych linii I/O MAX22000.

Chipset, obejmujący układy MAX22000 i MAX22515 pozwala wykorzystać zalety dwukierunkowego, uniwersalnego interfejsu IO-Link, umożliwiając łatwą wymianę dowolnego czujnika, siłownika i modułu rozszerzeń ze względu na standardowy interfejs sprzętowy. Daje również możliwość programowego definiowania parametrów i wyboru trybu pracy.

MAX22000 to konfigurowany programowo układ analogowych linii I/O, pozwalający zmniejszyć o połowę pobór mocy i powierzchnię zajmowaną na płytce drukowanej w porównaniu z najbliższym odpowiednikiem. Może pracować w trybie wejścia analogowego, wykorzystując wbudowany 24-bitowy przetwornik A/C oraz w trybie wyjścia analogowego, wykorzystując wbudowany 18-bitowy przetwornik C/A. Ponadto, zawiera 2- i 4-żyłowe interfejsy do współpracy z termometrami RTD i termoparami.

MAX22515 to najmniejszy na rynku jednokanałowy transceiver IO-Link z zabezpieczeniem przepięciowym do ±1,2 kV/500 Ω. Zawiera diody zabezpieczające, pomocnicze wejście cyfrowe, interfejs sterujący I²C, oscylator i regulator LDO. Dzięki wewnętrznemu sterownikowi linii o małej rezystancji przewodzenia, zapewnia dwukrotnie mniejszy pobór mocy od najbliższego odpowiednika. Jest zamykany w obudowie WLP o wymiarach 2,5 x 2,0 mm, co pozwala zredukować nawet o 2/3 powierzchnię płytki drukowanej.

Cena zestawu MAXREFDES177# wynosi 65 USD.
