Przesuwniki fazy sterowane napięciem analogowym na zakres częstotliwości pracy od 1 do 18 GHz

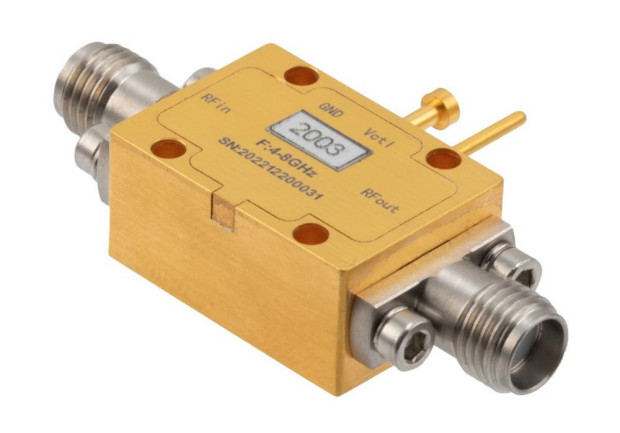

Fairview Microwave rozszerza ofertę przesuwników fazy, sterowanych napięciem analogowym o nową serię FM82P200x, obejmującą obecnie 4 warianty, pokrywające zakres częstotliwości pracy od 1 do 18 GHz. Są to komponenty zamykane w metalowych obudowach klasy militarnej ze złączami SMA, przeznaczone do pracy w zakresie temperatury otoczenia od -40 do +85°C. Akceptują maksymalną moc sygnału wejściowego równą +27 dBm. Mogą znaleźć zastosowanie w radarach, łączach komunikacyjnych, telewizji satelitarnej, systemach militarnych, aparaturze pomiarowej i działach badawczo-rozwojowych. W zależności od wersji oferują zakres regulacji przesunięcia fazowego 180° lub 360°. Mogą pracować w warunkach dużej wilgotności oraz zapewniają odporność na udary i wibracje do odpowiednio 20 g/11 ms i 25 g rms.
|
FM82P2005 |
FM82P2004 |
FM82P2003 |
FM82P2002 |
Pasmo |
1...2 GHz |
2...4 GHz |
4...8 GHz |
8...18 GHz |
Zakres regulacji |
360° |
360° |
180° |
360° |
Napięcie sterujące |
0...12 VDC |
0...10 VDC |
0...10 VDC |
0...13 VDC |
Maks. moc wejściowa |
+27 dBm |
+27 dBm |
+27 dBm |
+26 dBm |
Straty wtrącone |
typ. 4,5 dB |
typ. 4 dB |
typ. 5,5 dB |
typ. 6 dB |
P0.1dB |
25 dBm |
25 dBm |
25 dBm |
23 dBm |
