Ramka ekranująca Laird BMI-S-608

Ramka ekranująca Laird™ BMI-S-608 pomaga producentom samochodów pokonać wyzwania związane z przestrzenią, temperaturą i zakłóceniami elektromagnetycznymi (EMI) w zaawansowanych kontrolerach systemów informacyjnych.
BMI-S-608 to jednoczęściowe rozwiązanie ekranujące, obecnie stosowane w sektorze motoryzacyjnym.

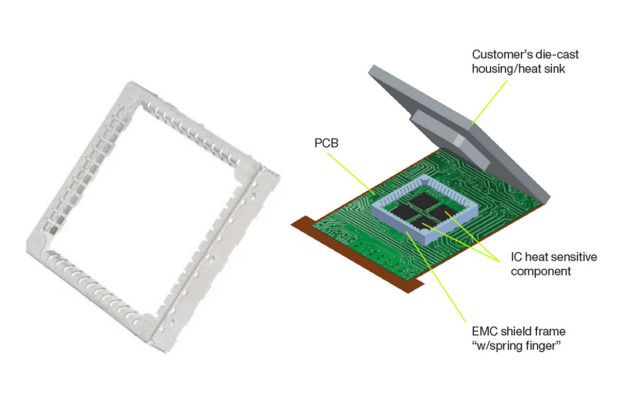

Czterostronna rama ekranująca, zaprojektowana do otaczania elementów wrażliwych na ciepło, nie jest wyposażona w górną osłonę. Zamiast tego, główna obudowa z odlewu ciśnieniowego/radiatora jest umieszczona bezpośrednio wewnątrz ramy ekranującej i ściśle dociśnięta za pomocą zintegrowanych sprężynowych zaczepów. BMI-S-608 zapewnia ekonomiczne ekranowanie EMI komponentów, a sprężynowe zaczepy zapewniają kontakt elektryczny i uziemienie odlewu ciśnieniowego/radiatora. Ścisłe dopasowanie i bezpieczne uszczelnienie odlewanej obudowy gwarantują bezpośredni kontakt powierzchnia-powierzchnia z układami scalonymi o wysokim obciążeniu termicznym.

Specyfikacja produktu

• Materiał bazowy: Stal nierdzewna X10 CrNi18-8 (EN 1.4310)
• Powłoka/wykończenie powierzchni: Wstępnie powlekana matowa cynowana powłoka: 2-5 μm
• Nikiel podkładowy: Minimum 1 μm
• Montaż powierzchniowy
• Grubość materiału: 0,2 mm
• Temperatura pracy: od -40°C do +125°C, krótkotrwale +150°C

Cechy i zalety

• Tłumienie zakłóceń elektromagnetycznych w szerokim zakresie częstotliwości, zapewniając zgodność z rygorystycznymi normami EMC obowiązującymi w motoryzacji.
• Doskonała lutowalność i odporność na korozję
• Stabilność mechaniczna w warunkach panujących w motoryzacji, takich jak wibracje, wstrząsy, wilgotność i ekstremalne temperatury.
• Umożliwia łatwiejsze naprawy komponentów
