Zaawansowane moduły wyświetlaczy LCD oparte o układy graficzne Diablo16 i Picaso

RS Components wprowadził do oferty zintegrowane moduły wyświetlaczy LCD TFT z serii Gen4 oraz powiązane zestawy startowe firmy 4D Systems. Sercem modułów LCD z serii Gen4 jest procesor graficzny Diablo16 lub Picaso firmy 4D Systems oferujący zaawansowane funkcje graficzne. Wyświetlacze są dostępne w różnych rozmiarach, od 2,4 cala (240 × 320 pikseli) aż po 7 cali (800 × 480 pikseli).

Dostępne są również opcje rezystywnych i pojemnościowych ekranów dotykowych. Każdy moduł zawiera 30-stykowe gniazdo ZIF FFC, które służy do łatwego podłączenia do urządzenia lub płyty głównej albo do płytki peryferyjnej i zwiększa funkcjonalność. Wbudowane złącze karty pamięci microSD pozwala na przechowywanie danych multimedialnych oraz rejestrowanie danych, a osobny styk sygnału audio PWM umożliwia generowanie dźwięku za pośrednictwem zewnętrznego wzmacniacza.

Seria Gen4 jest w pełni zgodna z oprogramowaniem Workshop4 IDE firmy 4D Systems, które oferuje możliwość wyboru spośród czterech środowisk projektowania: Designer służącego do projektowania w natywnym kodzie 4DGL (4D Graphics Language), ViSi umożliwiającego rozmieszczanie obiektów poprzez przeciąganie i upuszczanie w celu wspomagania generowania kodu 4DGL i umożliwienia programiście wizualizacji wyglądu wyświetlacza podczas użytkowania, obiektowego środowiska Visi-Genie, które automatycznie wykonuje całe kodowanie 4DGL, oraz środowiska Serial, które umożliwia sterowanie modułem Gen4 z poziomu urządzenia hosta za pomocą portu szeregowego.

Aby zagwarantować oszczędność miejsca, wszystkie obwody powiązane z wyświetlaczem w modułach z serii Gen4 są wpuszczone w podstawę montażową z tworzywa sztucznego. Wersja z zamontowaną opcją CLB — szklaną pokrywą z wysuniętymi krawędziami — umożliwia zamocowanie wyświetlacza w panelu lub w obudowie za pomocą dwustronnej taśmy klejącej na wysuniętym elemencie szklanym, bez konieczności użycia jakichkolwiek wkrętów, śrub czy nakrętek.

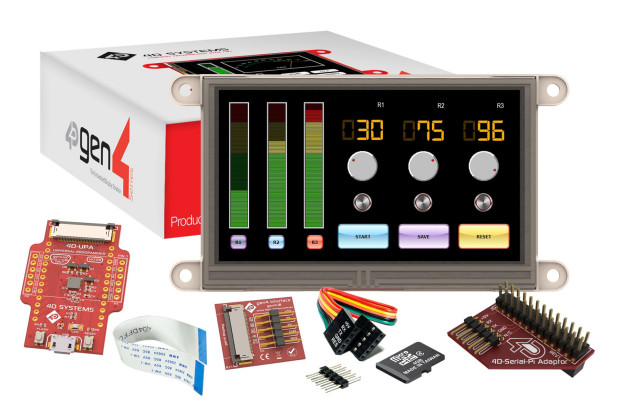

Użytkownikom, którzy po raz pierwszy korzystają z rozwiązań firmy 4D Systems, firma RS zaleca wybór jednego z zestawów startowych Gen4 zawierających elementy niezbędne do konfiguracji. Zestawy startowe obejmują zazwyczaj moduł wyświetlacza Gen4, moduł interfejsu, adapter do programowania, kartę microSD 4 GB, 5-żyłowy kabel do łatwego podłączenia do płytki prototypowej lub hosta, 30-żyłowy kabel FFC 150 mm oraz skróconą instrukcję obsługi.
