Fotoprzekaźniki małej mocy o szerokim zakresie temperatury pracy od -40 do +110°C

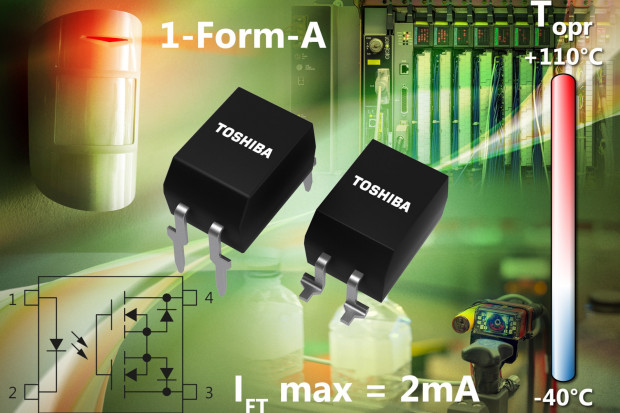

Toshiba wprowadza na rynek dwa nowe fotoprzekaźniki 1-Form-A, obejmujące tranzystor MOSFET sprzężony optycznie z diodą LED pracującą w podczerwieni. TLP223GA i TLP223J nadają się do szerokiego zakresu zastosowań, w tym w inteligentnych licznikach zużycia mediów oraz pasywnych czujnikach podczerwieni (PIR) w systemach bezpieczeństwa i automatyce budynkowej. Mogą też znaleźć zastosowanie w sterownikach PLC, interfejsach, czujnikach oraz wszędzie tam, gdzie pożądane jest zastąpienie przekaźnika mechanicznego odpowiednikiem półprzewodnikowym.

W obu fotoprzekaźnikach zastosowano diodę LED o dużej sprawności optycznej, której prąd wyzwalania nie przekracza 2 mA. Zmniejsza to pobór mocy o około 33% w porównaniu z wcześniejszymi odpowiednikami, m.in. serii TLP240x. Oba układy są zamykane w obudowach DIP-4. Mogą pracować w temperaturze otoczenia od -40 do +110°C. Charakteryzują się napięciem izolacji do 5000 V rms oraz drogą upływu i odstępem izolacyjnym do 8,0 mm.

Pozostałe parametry:

• rezystancja w stanie On: typ. 17 Ω (TLP223GA) i 30 Ω (TLP223J),
• dopuszczalne napięcie w stanie Off: 400 V (TLP223GA) i 600 V (TLP223J),
• dopuszczalny prąd ciągły: 120 mA (TLP223GA) i 90 mA (TLP223J),
• czas włączania (t_ON): maks. 1 ms (TLP223GA) i maks. 0,5 ms (TLP223J).
