Moduł standardu Click do urządzeń z rozpoznawaniem gestów

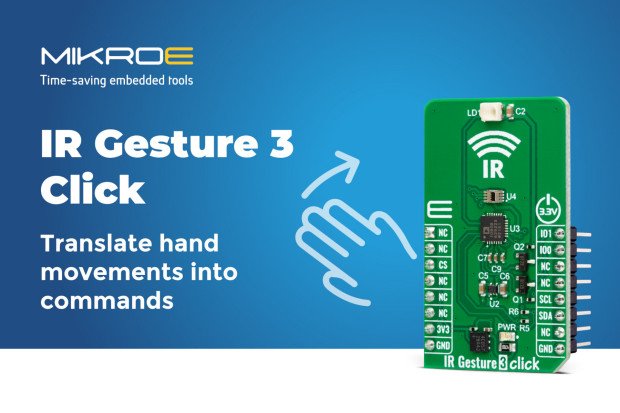

Do oferty płytek standardu Click firmy MikroElektronika wchodzi nowy model IR Gesture 3 Click, zaprojektowany do zastosowań w urządzeniach z interfejsem użytkownika, oferującym funkcję rozpoznawania gestów.

Dzięki rozpoznawaniu gestów, interfejs użytkownika może wykrywać ruchy dłoni i uruchamiać odpowiadające im polecenia. Powinien on oferować trzy podstawowe funkcje: wykrycia początku i końca gestu, śledzenia ruchu ręki oraz identyfikacji gestu. Płytka została oparta na układzie front-end ADPD1080 produkcji Analog Devices, zawierającym m.in. przetwornik A/C, sterowniki diod LED i moduł czasowy, umożliwiający tłumienie światła z otoczenia, bez potrzeby dołączania filtrów optycznych. Sterownik LED może pracować z maksymalnym prądem szczytowym 370 mA. 14-bitowy przetwornik A/C i 20-bitowy akumulator burst oferują szeroki zakres częstotliwości próbkowania od 0,122 Hz do 2700 Hz.

ADPD1080 pełni funkcję transceivera optycznego, sterującego emiterem podczerwieni o krótkim czasie przełączania (SFH4249 produkcji ams OSRAM), pracującym na długości fali 940 nm. Odbity sygnał jest wykrywany przez fotodiody i analizowany przez zewnętrzny mikrokontroler. Ponieważ transceiver ADPD1080 jest zasilany napięciem 1,8 V, do współpracy z nim zastosowano regulator LDO BH18PB1WHFV produkcji Rohm Semiconductor.

Na wejściu ADPD1080 znajduje się czujnik światła ADPD2140 produkcji Analog Devices, wykorzystujący fotodiody typu P i N do pomiaru kąta padającego promieniowania IR w czterech oddzielnych kanałach. Dwuosiowy pomiar kąta świecenia jest dostępny w osi X i Y.

Płytki Click umożliwiają projektantom łatwą wymianę bloków peryferyjnych, znacznie skracając czas projektowania. Standard gniazda mikroBUS umożliwia natychmiastowe podłączenie dowolnej płytki Click do mikrokontrolera lub mikroprocesora na płycie głównej. Tego typu gniazdo jest umieszczane na płytkach rozwojowych wielu producentów, jak Microchip, NXP, Infineon, Dialog, STM, Analog Devices, Renesas i Toshiba.
