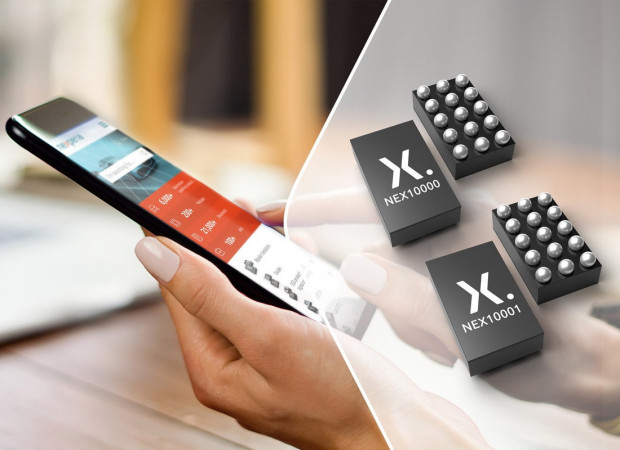

NEX10000 i NEX10001 to układy polaryzacji wyświetlaczy LCD w urządzeniach bateryjnych, w tym w smartfonach i zestawach nagłownych VR, charakteryzujące się małymi gabarytami i dużą sprawnością energetyczną. Zawierają symetryczne wyjście o wydajności prądowej odpowiednio 80 mA i 220 mA, a ich zakres napięcia wejściowego rozciąga się od 2,7 do 5 V.
Oba układy umożliwiają programowanie napięcia wyjściowego za pośrednictwem interfejsu I²C. Zawierają wewnętrzny układ kompensacji, dzięki czemu wymagają podłączenia jedynie kilku zewnętrznych kondensatorów i pojedynczej cewki, co w połączeniu z małymi gabarytami obudowy (1,16 x 1,96 x 0,62 mm) pozwala zrealizować obwód na bardzo małej powierzchni płytki drukowanej. Wewnętrzny konwerter DC-DC boost, w zależności od prądu obciążenia, pracuje w trybie CCM lub PFM, co pozwala uzyskać dużą sprawność energetyczną w szerokim zakresie prądów wyjściowych.
|
|
Maks. prąd wyjściowy (wyjście ujemne i dodatnie) |
VPOS |
VNEG |
Sprawność |
|
NEX10000 |
80 mA |
4...6 V |
-4...-6 V |
86% @ 40 mA |
|
NEX10001 |
220 mA |
4...6,5 V |
-4...-6,5 V |
85% @ 80 mA |
Więcej na: www.nexperia.com
