6-kanałowe sterowniki diod LED o parametrach wyjściowych 40mA/45V

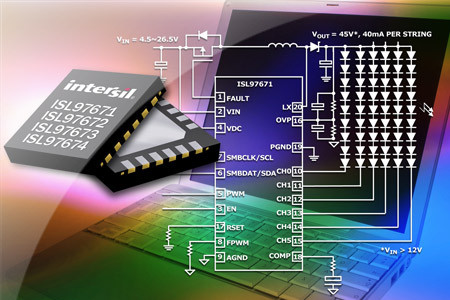

ISL97671/2/3/4 to seria 6-kanałowych sterowników diod LED dostarczających do każdego z wyjść maksymalny prąd 40mA przy zakresie napięć wejściowych od 4,5 do 26V. Umożliwiają sterowanie maksymalnie 78 diodami LED.

Wewnętrzny regulator Boost pozwala na osiągnięcie maksymalnego napięcia wyjściowego wynoszącego 45V. Sterowniki ISL9767x wyróżniają się energooszczędną pracą, pozwalając maksymalnie wydłużyć żywotność urządzeń bateryjnych oraz zapewniają równomierną jasność podświetlenia matrycy, eliminując efekty migotania czy też prążkowania, typowe dla sterowników niskiej klasy.

W początkowej fazie pracy układ sterujący identyfikuje wyjściowy łańcuch diod LED o największym napięciu przewodzenia, a następnie wbudowany regulator stabilizuje napięcie wyjściowe na minimalnym poziomie wymaganym do uzyskania odpowiedniego prądu polaryzacji. Obwód dopasowujący zapewnia minimalne (±0,7%) różnice natężenia prądów płynących w poszczególnych łańcuchach, a tym samym równomierną jasność świecenia diod.

Kolejną zaletą jest układ regulacji jasności mogący pracować w bardzo szerokim zakresie współczynników wypełnienia sygnału sterującego PWM, już od 0,007% pełnej skali (z minimalną szerokością impulsu 350ns przy częstotliwości 200Hz). Sterowanie jasnością diod może się odbywać poprzez regulowanie współczynnika wypełnienia sygnału PWM, za pomocą interfejsu I2C/SMBus (z 8-bitową rozdzielczością) lub napięciem DC.

Sterowniki ISL97671/2/3/4 zawierają układ kontroli fazy, pozwalający zmniejszyć szczytową wartość prądu wejściowego. Jest to realizowane poprzez sterowanie poszczególnych łańcuchów diod LED z odpowiednio dobranym opóźnieniem fazowym, regulowanym z 7-bitową rozdzielczością.

Dużą niezawodność sterowników zapewniają wbudowane obwody zabezpieczające przed zwarciem i rozwarciem wyjść, przegrzaniem i przepięciami. Wszystkie sterowniki serii ISL9767x są zamykane w obudowach QFN-20 o powierzchni 4 x 3mm. Ceny hurtowe zaczynają się od 1,80 USD przy zamówieniach 1000 sztuk.
