Szybkie optoizolatory z układem Millera do ochrony współpracującego tranzystora IGBT

Renesas Electronics wprowadza na rynek dwa szybkie optoizolatory wyposażone oprócz diody LED i fotodetektora także w aktywny układ poziomujący Millera do zabezpieczenia współpracującego tranzystora IGBT. Zaprojektowano je do zastosowań w falownikach montowanych w maszynach przemysłowych i systemach zasilania z panelami słonecznymi.

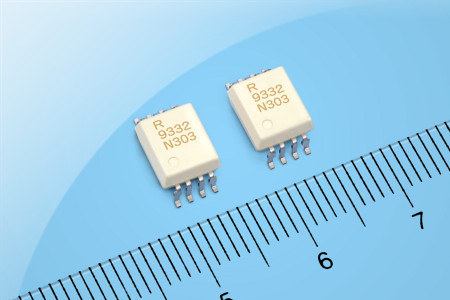

Pomimo dodatkowych elementów wewnętrznych, PS9332L i PS9332L2 są zamykane w tych samych obudowach (SDIP-8) co elementy wcześniejszych serii, mniejszych o 40% pod względem powierzchni montażowej od standardu DIP-8. Charakteryzują się długością drogi upływu po izolacji wynoszącą odpowiednio 7 i 8 mm, czasami t_PHL i t_PLH nie przekraczającymi 200 ns (mniej o 20% od poprzednich serii), poborem prądu <2,5 mA i maksymalnym prądem wyjściowym 2,0 A. Są odporne na wejściowe impulsy przepięciowe o czasie narastania do co najmniej ±50 kV/μs. Pracują w temperaturze otoczenia do +125°C.
